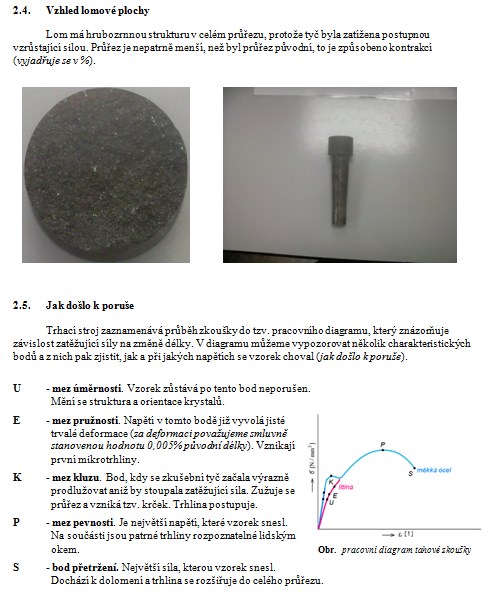

Výpočty technického života součástí - Únavové poruchy

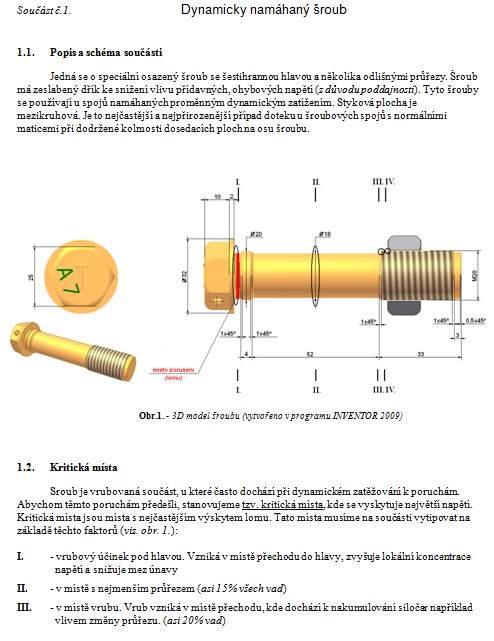

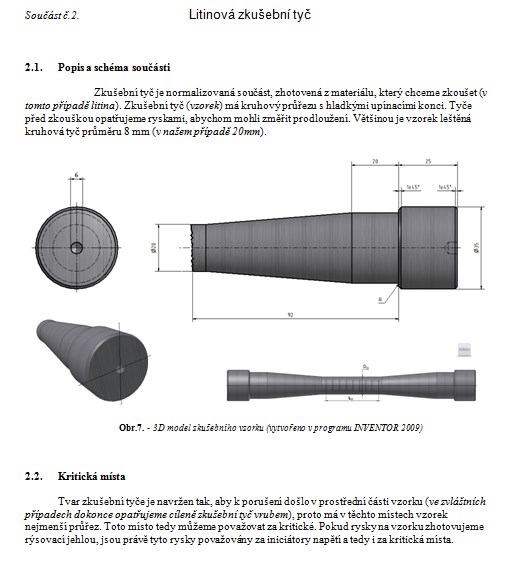

1.1. Popis a schéma součásti

Jedná se o speciální osazený šroub se šestihrannou hlavou a několika odlišnými průřezy. Šroub má zeslabený dřík ke snížení vlivu přídavných, ohybových napětí (z důvodu poddajnosti). Tyto šrouby se používají u spojů namáhaných proměnným dynamickým zatížením. Styková plocha je mezikruhová. Je to nejčastější a nejpřirozenější případ doteku u šroubových spojů s normálními maticemi při dodržené kolmosti dosedacích ploch na osu šroubu.

1.2. Kritická místa

Šroub je vrubovaná součást, u které často dochází při dynamickém zatěžování k poruchám. Abychom těmto poruchám předešli, stanovujeme tzv. kritická místa, kde se vyskytuje největší napětí. Kritická místa jsou místa s nejčastějším výskytem lomu. Tato místa musíme na součásti vytipovat na základě těchto faktorů (viz. obr. 1.):

I. - vrubový účinek pod hlavou. Vzniká v místě přechodu do hlavy, zvyšuje lokální koncentrace napětí a snižuje mez únavy
II. - v místě s nejmenším průřezem (asi 15% všech vad)
III. - v místě vrubu. Vrub vzniká v místě přechodu, kde dochází k nakumulování siločar například vlivem změny průřezu. (asi 20% vad)
