Usměrňovače, filtry, zdvojovače a násobiče napětí

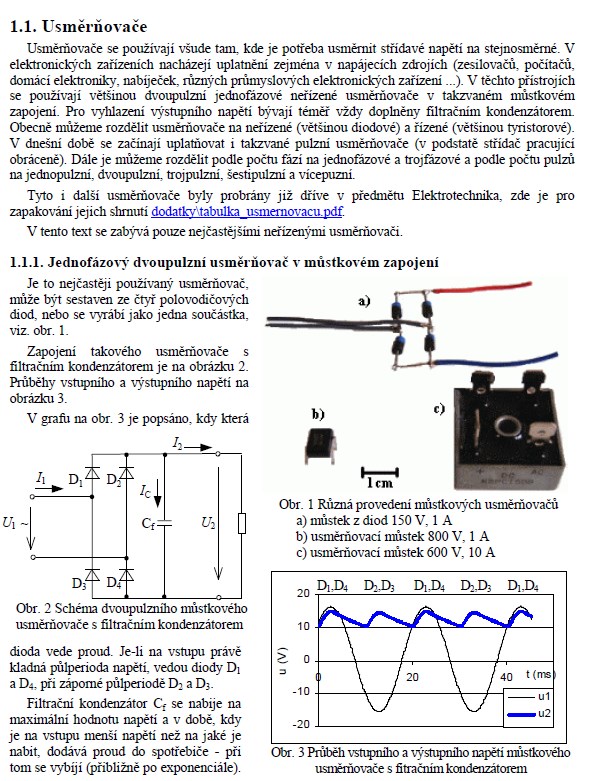

1.1. Usměrňovače

Usměrňovače se používají všude tam. kde je potřeba usměrnit střídavé napětí na stejnosměrné. V elektronických zařízeních nacházejí uplatnění zejména v napájecích zdrojích (zesilovačů, počítačů, domácí elektroniky, nabíječek, různých průmyslových elektronických zařízení ...). V těchto přístrojích se používají většinou dvoupulzní jednorázové neřízené usměrňovače v takzvaném můstkovém zapojení. Pro vyhlazení výstupního napětí bývají téměř vždy doplněny filtračním kondenzátorem. Obecně můžeme rozdělit usměrňovače na neřízené (většinou diodové) a řízené (většinou tyristorové). V dnešní době se začínají uplatňovat i takzvané pulzní usměrňovače (v podstatě stři dač pracující obráceně). Dále je můžeme rozdělit podle počtu fází na jednorázové a trojfázové a podle počtu pulzů na jednopulzní, dvoupulzní- trojpulzní, šestipulzní a vícepuzní.

Tyto i další usměrňovače byly probrány již dříve v předmětu Elektrotechnika, zde je pro zapakování jejich shrnutí dodatky\tabulka_usmernovacu.pdf

V tento text se zabývá pouze nejčastějšími neřízenými usměrňovači.
