Tranzistor jako spínač a zesilovač, úvod do integrovaných obvodů

2.1. Funkce a konstrukce bipolárního tranzistoru

Tranzistor je polovodičová součástka která funguje jako zesilovač, nebo spínač. Existují dva typy tranzistoru, bipolární a unipolámí.
Historie vynálezu a něco o konstrukci prvních tranzistoru je zde: dodátkv\prvni tranzistor.pdf
Dnes se tranzistory vyrábějí takzvanou planární technologií: dodatky\planarni_technologie.pdf
Bipolární tranzistor je trojvrstvá součástka PNP nebo NPN s třenu vývody (eniitor - E, báze -Ba kolektor - C).

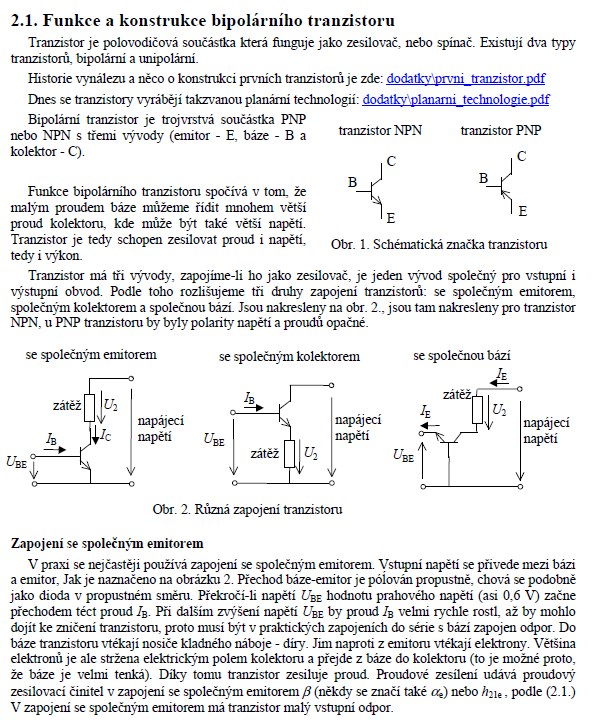

Obr. 1. Schématická značka tranzistoru
Funkce bipolárního tranzistoru spočívá v tom. že malým proudem báze můžeme iídit mnohem větší proud kolektoru, kde může být také větší napětí. Tranzistor je tedy schopen zesilovat proud i napětí, tedy i výkon.

Tranzistor má tri vývody, zapojíme-li ho jako zesilovač, je jeden vývod společný pro vstupní i výstupní obvod. Podle toho rozlišujeme tri druhy zapojení tranzistorů: se společným emitorem, společným kolektorem a společnou bází. Jsou nakresleny na obr. 2., jsou tam nakresleny pro tranzistor NPN. u PNP tranzistoru by byly polarity napětí a proudů opačné.
