Home » Studijní materiál » Pohony a převody - Tepelný výpočet hydraulického systému a návrh chladiče
Pohony a převody - Tepelný výpočet hydraulického systému a návrh chladiče
«»
| Přípona .docx |
Typ studijní materiál |
Stažené 1 x |
| Velikost 0,8 MB |
Jazyk český |
ID projektu 10982 |
| Poslední úprava 16.10.2017 |
Zobrazeno 845 x |
Autor: pandoras.box |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
88,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Pohony a převody
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran
Zadání
Vypočtěte průběh oteplení oleje v hydrostatickém převodovém mechanismu, pracujícím v uzavřeném obvodu dle daného pracovního cyklu. Odpouštěcí blok z uzavřeného obvodu odpouští 15% oleje dodávaného hydrogenerátorem přes vodní nebo vzduchový chladič.
Vypočtěte:
- výkony v jednotlivých časových intervalech
- ekvivalentní výkon
- ztrátový výkon
- časovou konstantu obvodu
- průběh oteplování tabulkově i graficky vč. grafického určení časové kontanty
- dobu k dosažení přípustné teploty
- odvedený teplený výkon nádrží a chladící výkon chladiče
- stanovte typ a velikost chladiče
Vypočtěte průběh oteplení oleje v hydrostatickém převodovém mechanismu, pracujícím v uzavřeném obvodu dle daného pracovního cyklu. Odpouštěcí blok z uzavřeného obvodu odpouští 15% oleje dodávaného hydrogenerátorem přes vodní nebo vzduchový chladič.
Vypočtěte:
- výkony v jednotlivých časových intervalech
- ekvivalentní výkon
- ztrátový výkon
- časovou konstantu obvodu
- průběh oteplování tabulkově i graficky vč. grafického určení časové kontanty
- dobu k dosažení přípustné teploty
- odvedený teplený výkon nádrží a chladící výkon chladiče
- stanovte typ a velikost chladiče
Klíčová slova:
pohony a převody
tepelní výpočet
hydraulický systém
návrh chladiče
volba chladiče
časové konstanty
Obsah:
- 1. Zadání 1

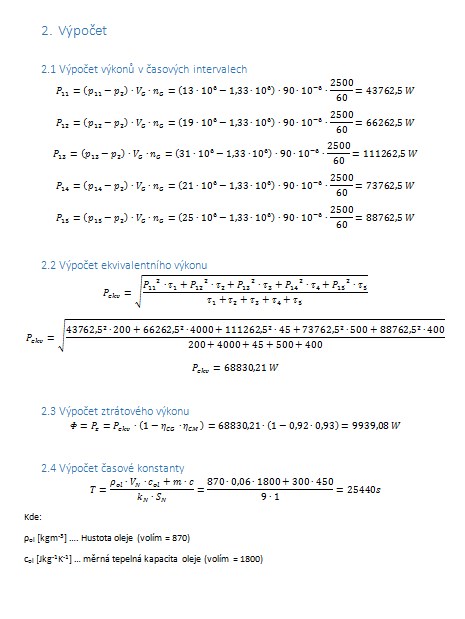

2. Výpočet 2
2.1 Výpočet výkonů v časových intervalech 2
2.2 Výpočet ekvivalentního výkonu 2
2.3 Výpočet ztrátového výkonu 2
2.4 Výpočet časové konstanty 2
2.5 Průběh oteplování (graficky a tabulkou) 3
2.6 Výpočet maximální teploty 3
2.7 Výpočet doby k dosažení maximální přípustné teploty 3
2.8 Grafické určení časové konstanty 3

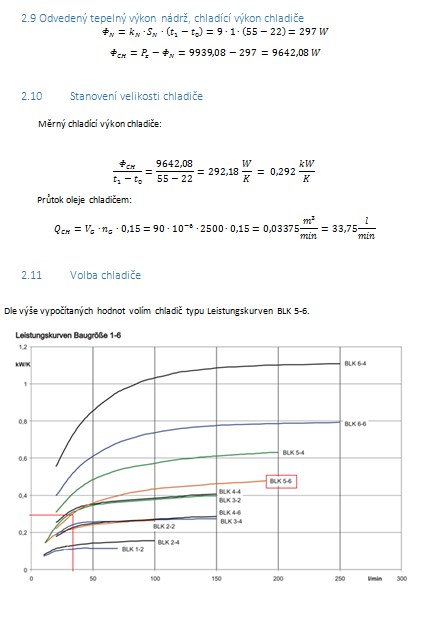

2.9 Odvedený tepelný výkon nádrž, chladící výkon chladiče 4
2.10 Stanovení velikosti chladiče 4

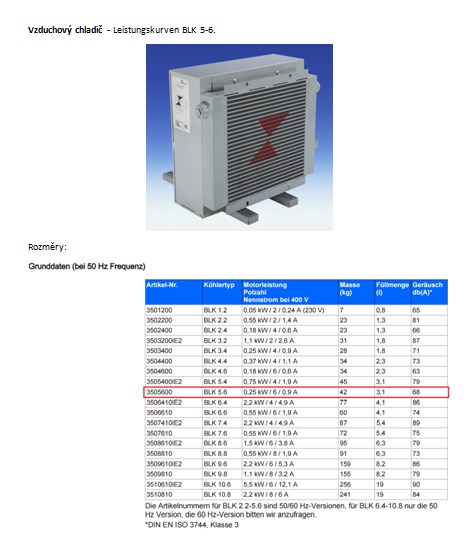

2.11 Volba chladiče 4
3. Závěr 6
4. Příloha 7
