DA a AD převodníky, galvanické oddělení

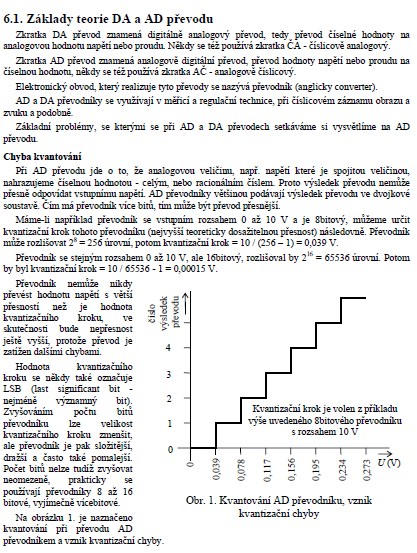

6.1. Základy teorie DA a AD převodu

Zkratka DA převod znamená digitálně analogový převod, tedy převod číselné hodnoty na analogovou hodnotu napětí nebo proudu. Někdy se též používá zkratka ČA - číslicově analogový.
Zkratka AD převod znamená analogově digitální převod, převod hodnoty napětí nebo proudu na číselnou hodnotu, někdy se též používá zkratka AČ - analogově číslicový.
Elektronický obvod, který realizuje tyto převody se nazývá převodník (anglicky converter).
AD a DA převodníky se využívají v měřicí a regulační technice, pii číslicovém záznamu obrazu a zvuku a podobně.
Základní problémy, se kterými se pii AD a DA převodech setkáváme si vysvětlíme na AD převodu.

Chyba kvantování
Při AD převodu jde o to, že analogovou veličinu, např. napětí které je spojitou veličinou, nahrazujeme číselnou hodnotou - celým, nebo racionálním číslem. Proto výsledek převodu nemůže přesně odpovídat vstupnímu napětí. AD převodníky většinou podávají výsledek převodu ve dvojkové soustavě. Čím má převodník více bitů, tím může být převod přesnější.
Máme-li například převodník se vstupním rozsahem 0 až 10 V a je Sbitový, můžeme určit kvantizační krok tohoto převodníku (nejvyšší teoreticky dosažitelnou přesnost) následovně. Převodník může rozlišovat 2 = 256 úrovní, potom kvantizační krok = 10 / (256 - 1) = 0,039 V.
