Analýza obvodů s nelineárními odporovými prvky

1 Analýza obvodů s nelineárními odporovými prvky
V předchozích kapitolách jsme se zabývali lineárními obvody a jejich řešením.
Zopakujme tedy, že lineární obvod obsahuje pouze lineární prvky. Lineární odporový prvek
je takový prvek, jehož parametry - odpor R a vodivost G jsou konstantní, nezávislé na
velikosti působících napětí a proudů. AV charakteristika lineárního prvku je přímka
procházející počátkem. Připomeňme, že v lineárním obvodě platí princip superpozice.

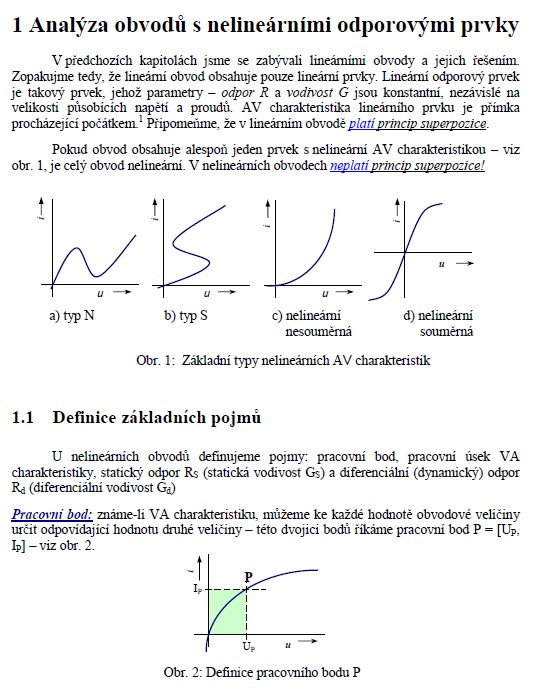

Pokud obvod obsahuje alespoň jeden prvek s nelineární AV charakteristikou - viz
obr. 1, je celý obvod nelineární. V nelineárních obvodech neplatí princip superpozice!
1.1 Definice základních pojmů
U nelineárních obvodů definujeme pojmy: pracovní bod, pracovní úsek VA
charakteristiky, statický odpor RS (statická vodivost GS) a diferenciální (dynamický) odpor
Rd (diferenciální vodivost Gd)

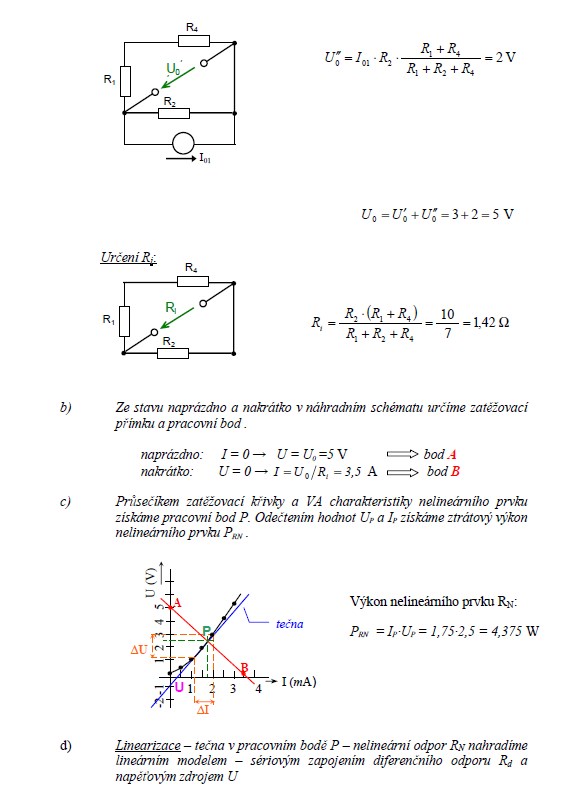

Pracovní bod: známe-li VA charakteristiku, můžeme ke každé hodnotě obvodové veličiny
určit odpovídající hodnotu druhé veličiny - této dvojici bodů říkáme pracovní bod P = [UP,
IP] - viz obr. 2.
