Ověření platnosti Maxwellovy věty o vzájemnosti posuvů
«»
| Přípona .docx |
Typ měření |
Stažené 0 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 7761 |
| Poslední úprava 04.04.2016 |
Zobrazeno 1 039 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
81,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta bezpečnostního inženýrství
- Kategorie:Technika » Strojírenství
- Předmět:Pružnost a pevnost
- Studijní obor:-
- Ročník:4. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:7 stran

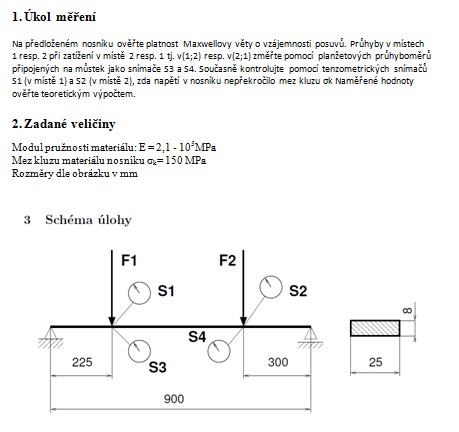

1. Úkol měření
Na předloženém nosníku ověřte platnost Maxwellovy věty o vzájemnosti posuvů. Průhyby v místech 1 resp. 2 při zatížení v místě 2 resp. 1 tj. v(1;2) resp. v(2;1) změřte pomocí planžetových průhyboměrů připojených na můstek jako snímače S3 a S4. Současně kontrolujte pomocí tenzometrických snímačů S1 (v místě 1) a S2 (v místě 2), zda napětí v nosníku nepřekročilo mez kluzu σk Naměřené hodnoty ověřte teoretickým výpočtem.
2. Zadané veličiny
Modul pružnosti materiálu: E = 2,1 - 10ˇ5MPa
Mez kluzu materiálu nosníku σk= 150 MPa
Rozměry dle obrázku v mm
Na předloženém nosníku ověřte platnost Maxwellovy věty o vzájemnosti posuvů. Průhyby v místech 1 resp. 2 při zatížení v místě 2 resp. 1 tj. v(1;2) resp. v(2;1) změřte pomocí planžetových průhyboměrů připojených na můstek jako snímače S3 a S4. Současně kontrolujte pomocí tenzometrických snímačů S1 (v místě 1) a S2 (v místě 2), zda napětí v nosníku nepřekročilo mez kluzu σk Naměřené hodnoty ověřte teoretickým výpočtem.
2. Zadané veličiny
Modul pružnosti materiálu: E = 2,1 - 10ˇ5MPa
Mez kluzu materiálu nosníku σk= 150 MPa
Rozměry dle obrázku v mm
Klíčová slova:
platnost
Maxwellova věta
vzájemnost posuvů
měření
přístroje
zaŕízení
Obsah:
- 1. Úkol měření
2. Zadané veličiny
3. Schéma úlohy
4. Použité přístroje a zařízení
5. Postup měření

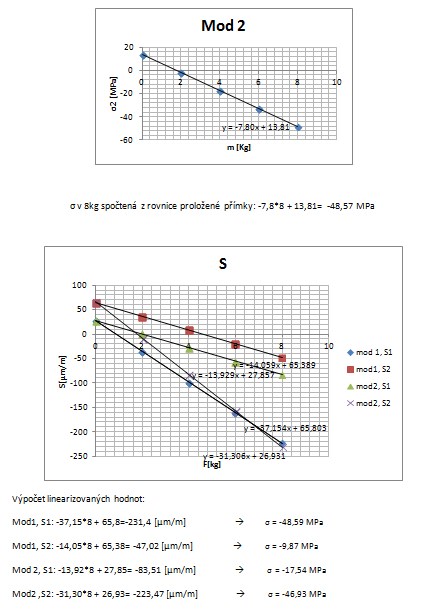

6. Vyhodnocení měření
