Meření izolačních stavů elektrických spotřebičů

Měření izolacních stavu elektrických spotrebicu.
Úkol merení:
Praktické overení merení izolacních stavu elektrických spotrebicu merícím prístrojem
REVEX 2051.
Zadání:

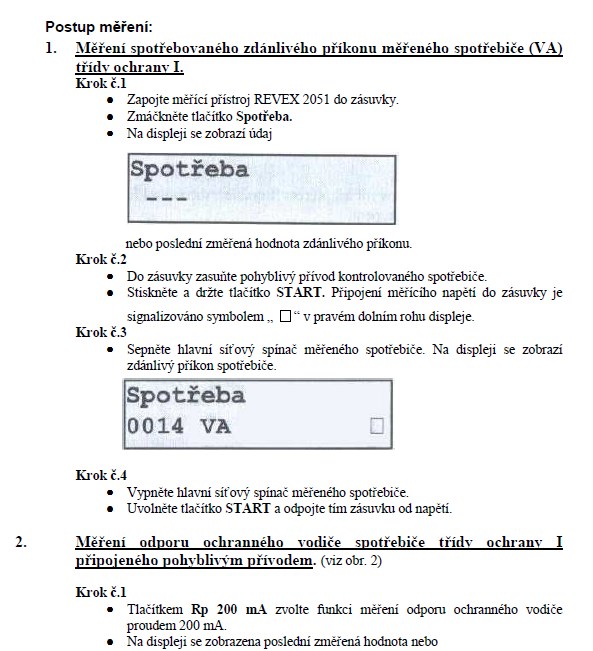

1. Zmerte spotrebovaný zdánlivý príkon mereného spotrebice (VA).
2. Zmerte odpor ochranného vodice.
3. Zmerte izolacní odpor mereného predmetu.
4. Provedte vyhodnocení merení.
Teoretický rozbor:
ad 2) Merení odporu ochranného vodice
Merení odporu ochranného vodice se provádí u elektrických spotrebicu trídy
ochrany I.
Odpor ochranného vodice se merí mezi ochrannou zdírkou vidlice a prístupnými
neživými cástmi spojenými s ochranným vodicem.
K vlastnímu merení odporu ochranného vodice se používá zdroj o strídavém nebo
stejnosmerném napetí 4 V až 24 V s proudem minimálne 0,2 A (maximálne 10 A).
Merením se prokazuje, že ochranné spojení neživých cástí elektrického zarízení s
ochranným vodicem napájecí síte je dostatecné pro:
· vcasné odpojení spotrebice od napájecího napetí v prípade poruchy, kdy se na
neživé cásti prurazem izolace dostane napetí ze živé cásti,
· odvedení unikajících proudu do zeme,
· vyrovnání potenciálu mezi živými a neživými cástmi.
