Vypracované otázky na předmět Pohony a převody
«»
| Přípona |
Typ vypracované otázky |
Stažené 2 x |
| Velikost 4,9 MB |
Jazyk český |
ID projektu 10977 |
| Poslední úprava 16.10.2017 |
Zobrazeno 1 058 x |
Autor: pandoras.box |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
91,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Pohony a převody
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:52 stran

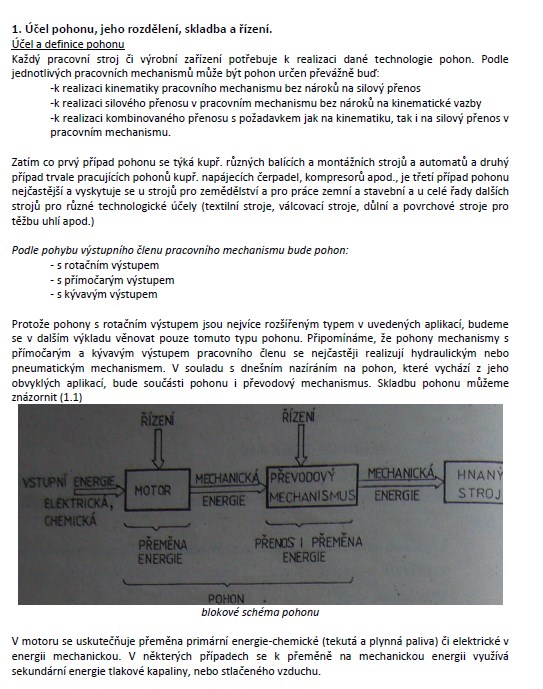

1. Účel pohonu, jeho rozdělení, skladba a řízení.
Účel a definice pohonu
Každý pracovní stroj či výrobní zařízení potřebuje k realizaci dané technologie pohon. Podle jednotlivých pracovních mechanismů může být pohon určen převážně buď:
-k realizaci kinematiky pracovního mechanismu bez nároků na silový přenos
-k realizaci silového přenosu v pracovním mechanismu bez nároků na kinematické vazby
-k realizaci kombinovaného přenosu s požadavkem jak na kinematiku, tak i na silový přenos v pracovním mechanismu.
Zatím co prvý případ pohonu se týká kupř. různých balících a montážních strojů a automatů a druhý případ trvale pracujících pohonů kupř. napájecích čerpadel, kompresorů apod., je třetí případ pohonu nejčastější a vyskytuje se u strojů pro zemědělství a pro práce zemní a stavební a u celé řady dalších strojů pro různé technologické účely (textilní stroje, válcovací stroje, důlní a povrchové stroje pro těžbu uhlí apod.)
Podle pohybu výstupního členu pracovního mechanismu bude pohon:
- s rotačním výstupem
- s přímočarým výstupem
- s kývavým výstupem
Protože pohony s rotačním výstupem jsou nejvíce rozšířeným typem v uvedených aplikací, budeme se v dalším výkladu věnovat pouze tomuto typu pohonu. Připomínáme, že pohony mechanismy s přímočarým a kývavým výstupem pracovního členu se nejčastěji realizují hydraulickým nebo pneumatickým mechanismem. V souladu s dnešním nazíráním na pohon, které vychází z jeho obvyklých aplikací, bude součásti pohonu i převodový mechanismus. Skladbu pohonu můžeme znázornit (1.1)
Účel a definice pohonu
Každý pracovní stroj či výrobní zařízení potřebuje k realizaci dané technologie pohon. Podle jednotlivých pracovních mechanismů může být pohon určen převážně buď:
-k realizaci kinematiky pracovního mechanismu bez nároků na silový přenos
-k realizaci silového přenosu v pracovním mechanismu bez nároků na kinematické vazby
-k realizaci kombinovaného přenosu s požadavkem jak na kinematiku, tak i na silový přenos v pracovním mechanismu.
Zatím co prvý případ pohonu se týká kupř. různých balících a montážních strojů a automatů a druhý případ trvale pracujících pohonů kupř. napájecích čerpadel, kompresorů apod., je třetí případ pohonu nejčastější a vyskytuje se u strojů pro zemědělství a pro práce zemní a stavební a u celé řady dalších strojů pro různé technologické účely (textilní stroje, válcovací stroje, důlní a povrchové stroje pro těžbu uhlí apod.)
Podle pohybu výstupního členu pracovního mechanismu bude pohon:
- s rotačním výstupem
- s přímočarým výstupem
- s kývavým výstupem
Protože pohony s rotačním výstupem jsou nejvíce rozšířeným typem v uvedených aplikací, budeme se v dalším výkladu věnovat pouze tomuto typu pohonu. Připomínáme, že pohony mechanismy s přímočarým a kývavým výstupem pracovního členu se nejčastěji realizují hydraulickým nebo pneumatickým mechanismem. V souladu s dnešním nazíráním na pohon, které vychází z jeho obvyklých aplikací, bude součásti pohonu i převodový mechanismus. Skladbu pohonu můžeme znázornit (1.1)
Klíčová slova:
pohony
převodové mechanizmy
střídavé motory
pneumatické motory
otáčkový diagram
hydrodynamický měnič
Obsah:
- 1. Účel pohonu, jeho rozdělení, skladba a řízení.
2. Druhy motorů a převodových mechanizmů.
3. Rozběhy pohonů, základní vztahy, srovnání.
4. Základní pohybová rovnice pohonu a redukce momentů, pracovní režimy pohonu, aplikace pohybové rovnice a optimalizace.
5. Rozdělení pracovních strojů podle charakteru zátěže, ekviv. moment.
6. Přeměna a přenos energie, ztrátový výkon, ekvivalentní hodnoty.
7. Základní energeticko-tepelná rovnice, průběh oteplování a ochlazování, výpočet chlazení.
8. Rozdělení elektromotorů, oblast použití, výhody a nevýhody.
9. Stejnosměrné motory, charakteristiky, řízení otáček, brzdění.
10. Střídavé motory, charakteristiky, řízení otáček, brzdění
11. Rozdělení spalovacích motorů, jejich parametry.

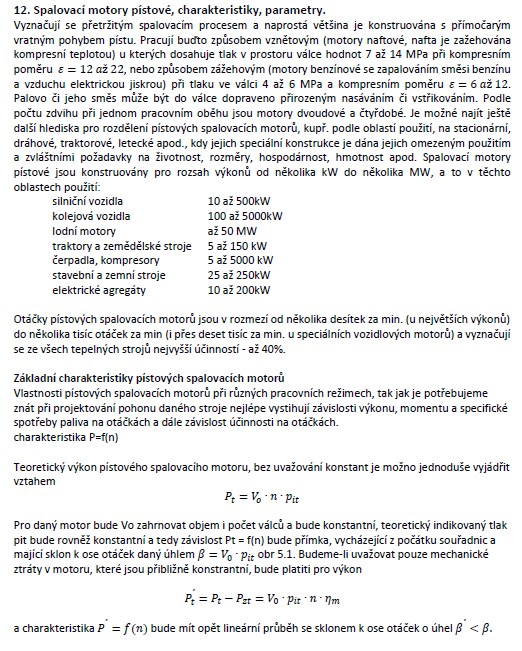

12. Spalovací motory pístové, charakteristiky, parametry.
13. Zvyšování výkonu pístových spalovacích motorů, regulace, použití
14. Spalovací turbíny, charakteristiky, regulace, použití
15. Hydraulické motory, rozdělení, parametry, výhody a nevýhody, použití, pomaluběžný hydromotor, jeho vlastnosti a použití.
16. Základní charakteristiky hydromotorů, řízení výstupních parametrů.
17. Brzdění hydromotoru, oblasti použití.
18. Pneumatické motory, výhody a nevýhody, pracovní parametry, charakteristiky pneumatických motorů, řízení parametrů, použití.
19. Mechanické převody, rozdělení, parametry
20. Otáčkový diagram, ztráty a účinnosti, volba převodovky, kontrolní výpočet.
21. Hydrostatické převody, rozdělení, otáčková a momentová transformace
22. Regulační rozsahy a charakteristiky hydrostatického převodu.

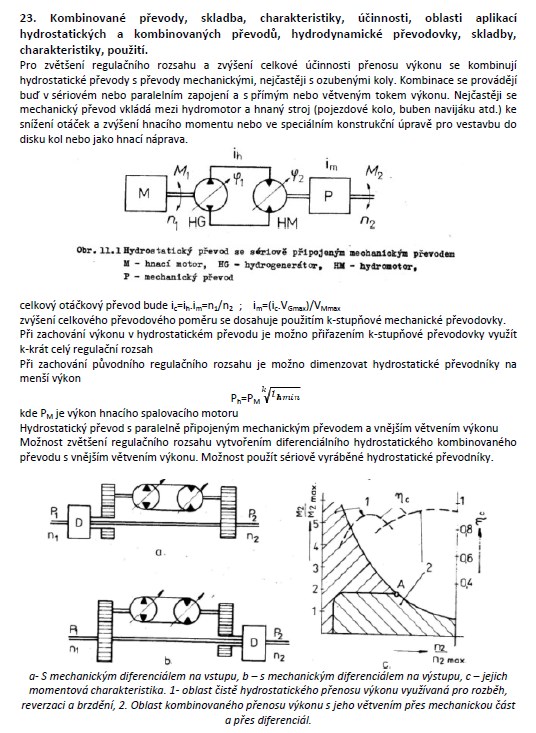

23. Kombinované převody, skladba, charakteristiky, účinnosti, oblasti aplikací hydrostatických a kombinovaných převodů, hydrodynamické převodovky, skladby, charakteristiky, použití.
24. Hydrodynamické převody, rozdělení, základní charakteristiky.
25. Vznik momentu a základní rovnice hydrodynamického převodu.
26. Hydrodynamická spojka, princip činnosti, charakteristiky, regulace.
27. Hydrodynamická brzda, princip činnosti, charakteristiky, použití.
28. Hydrodynamický měnič, princip činnosti, konstrukce, charakteristiky.

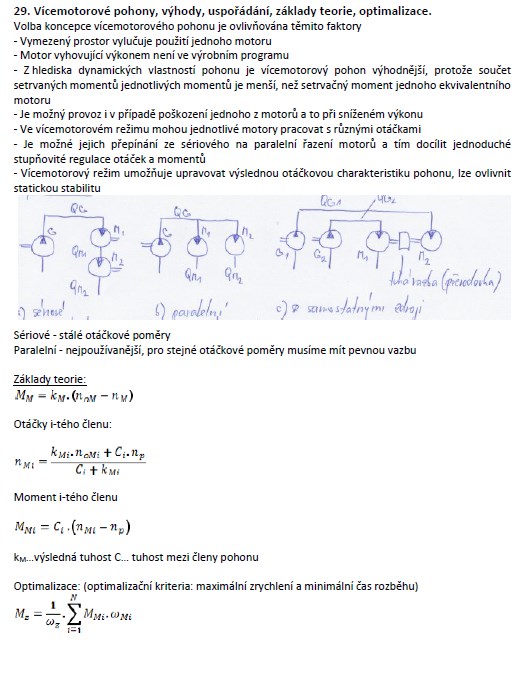

29. Vícemotorové pohony, výhody, uspořádání, základy teorie, optimalizace.
30. Společná charakteristika motoru a zátěže, konstrukce, statická stabilnost.
