Výpočtová zpráva - POHON I (úloha PM1)
«»
| Přípona .docx |
Typ výpočet |
Stažené 1 x |
| Velikost 12,7 MB |
Jazyk český |
ID projektu 7780 |
| Poslední úprava 11.04.2016 |
Zobrazeno 1 404 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
90,5% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Ekonomika » Marketing
- Předmět:Průmyslový marketing
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:46 stran
V rámci souboru úloh POHONY řešte ve variantách komponenty pohonného mechanismu dle individuálního zadání:
- čelní dvoustupňovou převodovku se zuby šikmými (úloha PM 1) ve variantě:
C - na vstupním hřídeli je pružná spojka, na výstupním hřídeli je přídavný řetězový převod. Poháněcí stroj je asynchronní elektromotor, poháněné zařízení je typu pásový dopravník s bubnem.
Vstupní parametry úlohy:
Parametry poháněného zařízení (stejné pro obě úlohy PM1 a PM2) dle individuálního zadání cvičícími:
PB = 3,5 kW, vb = ............ m/s, Db = 350 mm, Irb = ........... kgm2, Lb » .............mm,
životnost komponentů převodovek Lh = 20 000 hod.,
počet vyráběných komponentů převodových skříní qr = 50 ks/rok.
Převodová skříň pro pohon PM1 je odlitá ze šedé litiny, pro pohon PM2 je skříň svařovaná.
- čelní dvoustupňovou převodovku se zuby šikmými (úloha PM 1) ve variantě:
C - na vstupním hřídeli je pružná spojka, na výstupním hřídeli je přídavný řetězový převod. Poháněcí stroj je asynchronní elektromotor, poháněné zařízení je typu pásový dopravník s bubnem.
Vstupní parametry úlohy:
Parametry poháněného zařízení (stejné pro obě úlohy PM1 a PM2) dle individuálního zadání cvičícími:
PB = 3,5 kW, vb = ............ m/s, Db = 350 mm, Irb = ........... kgm2, Lb » .............mm,
životnost komponentů převodovek Lh = 20 000 hod.,
počet vyráběných komponentů převodových skříní qr = 50 ks/rok.
Převodová skříň pro pohon PM1 je odlitá ze šedé litiny, pro pohon PM2 je skříň svařovaná.
Klíčová slova:
ozubení
pastorky
geometrické parametry
silové poměry
těsná pera
ložiska
Obsah:
- 0. Zadání 4

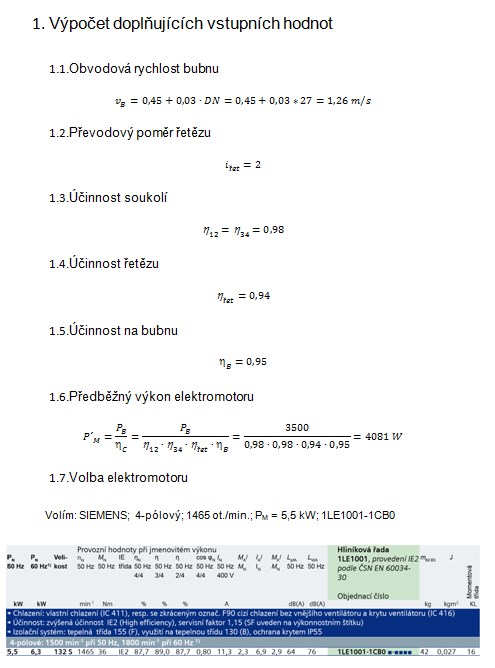

1. Výpočet doplňujících vstupních hodnot 5
1.1. Obvodová rychlost bubnu 5
1.2. Převodový poměr řetězu 5
1.3. Účinnost soukolí 5
1.4. Účinnost řetězu 5
1.5. Účinnost na bubnu 5
1.6. Předběžný výkon elektromotoru 5
1.7. Volba elektromotoru 5
1.8. Otáčky bubnu 6
1.9. Celkový převodový poměr 6
1.10. Převod převodovky 6
1.11. Převod jednotlivých soukolí 6
2. Výpočet ozubení 7
2.1. Volba počtu zubů 7
2.1.1. Pastorky 7
2.1.2. Spolu zabírající kola 7
2.2. Skutečný převodový poměr převodovky 7
2.3. Procentuální odchylka převodového poměru 7
2.4. Výpočet krouticích momentů 7
2.5. Návrh minimálních průměrů hřídelů z krutu 8
2.6. Volba úhlů i a dalších parametrů 8
2.7. Návrh modulu ozubení podle Bacha 8
3. Geometrické parametry a záběrové poměry ozubení 10
3.1. Soukolí 12 - výpočet dle ČSN ISO 6336 10
3.2. Soukolí 34 - výpočet dle ČSN ISO 6336 12
4. Silové poměry na hřídelích 15
4.1. Hřídel 1 15
4.2. Hřídel 2 16
4.3. Hřídel 3 17
5. Těsná pera, drážkování - kontrola návrhu 19
5.1. Těsná pera - střih 19
5.2. Těsná pera - otlačení 19
6. Návrh ložisek 20
6.1. Ložisko 1 20
6.2. Ložisko 2 20
6.3. Ložisko 3 21
6.4. Ložisko 4 21
6.5. Ložisko 5 21
6.6. Ložisko 6 21
7. HŘÍDEL 1 - kontrola 22
8. Pevnostní analýza 32
9. Dynamická bezpečnost 44
