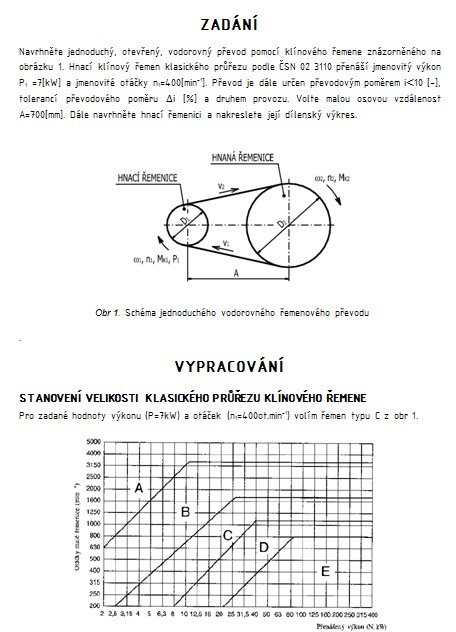

ZADÁNÍ
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obrázku 1. Hnací klínový řemen klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 =7[kW] a jmenovité otáčky n1=400[min-1]. Převod je dále určen převodovým poměrem i<10 [-], tolerancí převodového poměru ∆i [%] a druhem provozu. Volte malou osovou vzdálenost A=700[mm]. Dále navrhněte hnací řemenici a nakreslete její dílenský výkres.
VYPRACOVÁNÍ
STANOVENÍ VELIKOSTI KLASICKÉHO PRŮŘEZU KLÍNOVÉHO ŘEMENE
Pro zadané hodnoty výkonu (P=7kW) a otáček (n1=400ot.min-1) volím řemen typu C z obr 1.
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obrázku 1. Hnací klínový řemen klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 =7[kW] a jmenovité otáčky n1=400[min-1]. Převod je dále určen převodovým poměrem i<10 [-], tolerancí převodového poměru ∆i [%] a druhem provozu. Volte malou osovou vzdálenost A=700[mm]. Dále navrhněte hnací řemenici a nakreslete její dílenský výkres.
VYPRACOVÁNÍ
STANOVENÍ VELIKOSTI KLASICKÉHO PRŮŘEZU KLÍNOVÉHO ŘEMENE
Pro zadané hodnoty výkonu (P=7kW) a otáček (n1=400ot.min-1) volím řemen typu C z obr 1.
Klíčová slova:
klínový řemen
řemenice
vzdálenosti
předpětí
výpočet
Obsah:
- Obsah 2
Zadání 3
Vypracování 3
Stanovení velikosti klasického průřezu klínového řemene 3
Stanovení minimálního výpočtového průměru řemenic 4
Návrh výpočtových průměrů řemenic d1 a d2 4
Návrh osové vzdálenosti 4
Určení délky řemene 5
Skutečná osová vzdálenost 5
Stanovení potřebného počtu řemenů 5
Specifikace navrženého řemenu 5
Výpočet předpětí řemene 5

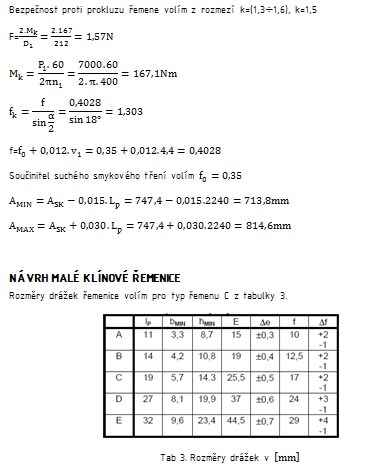

Návrh malé klínové řemenice 6
