Části a mechanismy strojů I - Návrh a výpočet řetězového převodu
«»
| Přípona .doc |
Typ výpočet |
Stažené 4 x |
| Velikost 1,2 MB |
Jazyk český |
ID projektu 6521 |
| Poslední úprava 07.09.2015 |
Zobrazeno 4 025 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
94,9% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Mechanika
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:12 stran

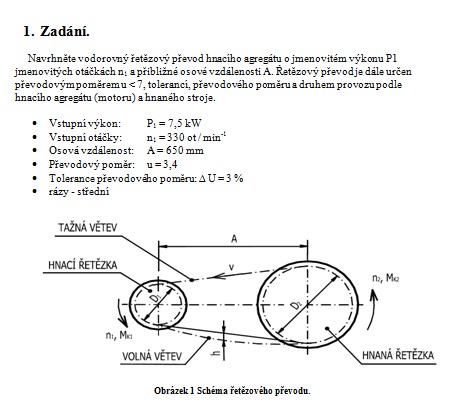

1. Zadání.
Navrhněte vodorovný řetězový převod hnacího agregátu o jmenovitém výkonu P1 jmenovitých otáčkách n1 a přibližné osové vzdálenosti A. Řetězový převod je dále určen převodovým poměrem u < 7, tolerancí, převodového poměru a druhem provozu podle hnacího agregátu (motoru) a hnaného stroje.
• Vstupní výkon: P1 = 7,5 kW
• Vstupní otáčky: n1 = 330 ot / min-1
• Osová vzdálenost: A = 650 mm
• Převodový poměr: u = 3,4
• Tolerance převodového poměru: ∆ U = 3 %
• rázy - střední
Navrhněte vodorovný řetězový převod hnacího agregátu o jmenovitém výkonu P1 jmenovitých otáčkách n1 a přibližné osové vzdálenosti A. Řetězový převod je dále určen převodovým poměrem u < 7, tolerancí, převodového poměru a druhem provozu podle hnacího agregátu (motoru) a hnaného stroje.
• Vstupní výkon: P1 = 7,5 kW
• Vstupní otáčky: n1 = 330 ot / min-1
• Osová vzdálenost: A = 650 mm
• Převodový poměr: u = 3,4
• Tolerance převodového poměru: ∆ U = 3 %
• rázy - střední
Klíčová slova:
převodový řetěz
řetězové kolo
hnací řetěz
agregát
převod
Obsah:
- 1. Zadání. 3
2. Určení typu převodového řetězu. 3
3. Volba počtu zubů řetězových kol. 5
4. Výpočet roztečných průměrů řetězek. 6
5. Pevnostní kontrola řetězu. 6
5.1. Kontrola proti přetržení řetězu. 6
5.2. Kontrola měrného tlaku v kloubu řetězu. 8
6. Stanovení počtu článků a délky řetězu. 8

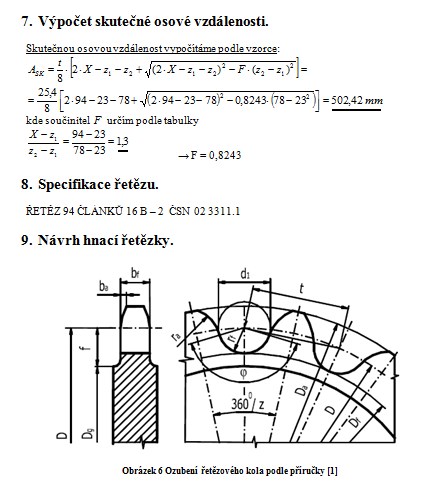

7. Výpočet skutečné osové vzdálenosti. 9
8. Specifikace řetězu. 9
9. Návrh hnací řetězky. 9
10. Závěr 11
Použitá literatura: 12
Zdroje:
- KALÁB, Květoslav. Návrh a výpočet řetězového převodu: vysokoškolská příručka. Ostrava : 2010. 20 s.
- Leinveber J., Vávra P.: Strojnické tabulky. Druhé doplněné vydání. Albra, Úvaly, 2005, ISBN 80 - 7361 - 011 - 6 .
