Návrh a výpočet řemenového převodu

«»
Přípona
.pdf
Typ
semestrální práce
Stažené
3 x
Velikost
0,7 MB
Jazyk
český
ID projektu
7801
Poslední úprava
11.04.2016
Zobrazeno
681 x
Autor:
mira.hejda
Facebook icon
Detaily projektu
Popis:

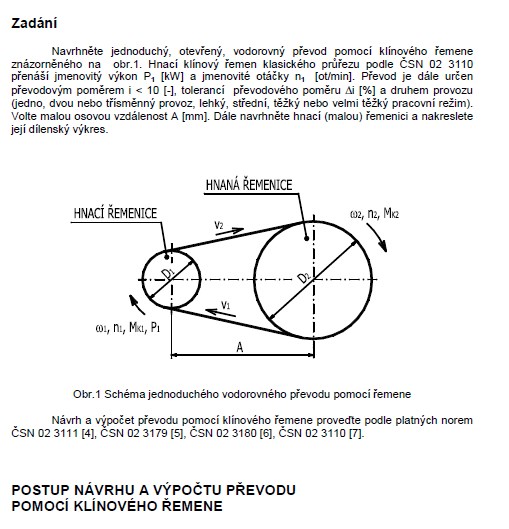

Zadání

Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr.1. Hnací klínový řemen klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem i < 10 [-], tolerancí převodového poměru Di [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední, těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres.

Klíčová slova:

průřez řemene

osová vzdálenost

délka řemene

výpočet

klinový řemen



Obsah:
  • Zadání 3
    1 Stanovení velikosti klasického průřezu řemene 3
    2 Stanovení minimálního výpočtového průměru řemenic 4
    3 Návrh výpočtových průměrů řemenic D1 a D2 5
    4 Návrh osové vzdálenosti 7
    5 Určení délky řemene 7
    6 Skutečná osová vzdálenost 9
    7 Stanovení potřebného počtu řemenů 9
    8 Specifikace navrženého řemene 10
    9 Výpočet a význam předpětí řemene 10
    10 Návrh malé klínové řemenice 13
    11 Řemenový převod v praxi 15
    Literatura 16
