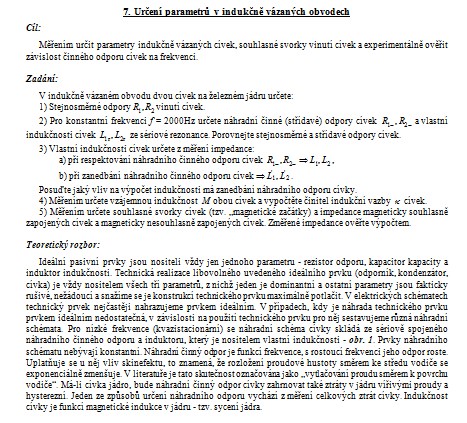

Určení parametrů v indukčně vázaných obvodech

Cíl:
Měřením určit parametry indukčně vázaných cívek, souhlasné svorky vinutí cívek a experimentálně ověřit závislost činného odporu cívek na frekvenci.

Zadání:
V indukčně vázaném obvodu dvou cívek na železném jádru určete:
1) Stejnosměrné odpory vinutí cívek.

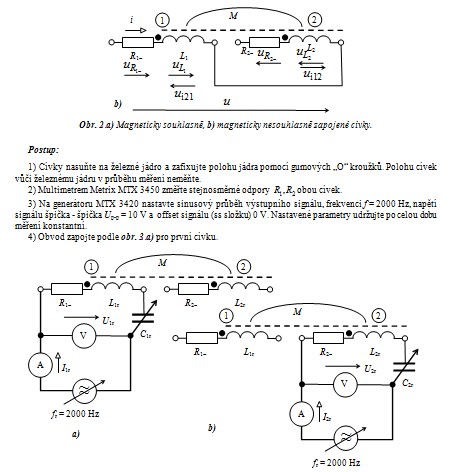

2) Pro konstantní frekvenci f = 2000Hz určete náhradní činné (střídavé) odpory cívek a vlastní indukčnosti cívek ze sériové rezonance. Porovnejte stejnosměrné a střídavé odpory cívek.
3) Vlastní indukčnosti cívek určete z měření impedance:
a) při respektování náhradního činného odporu cívek ,
b) při zanedbání náhradního činného odporu cívek .
Posuďte jaký vliv na výpočet indukčnosti má zanedbání náhradního odporu cívky.
4) Měřením určete vzájemnou indukčnost obou cívek a vypočtěte činitel indukční vazby cívek.

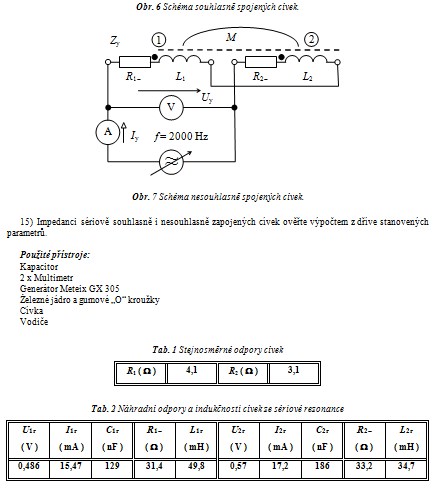

5) Měřením určete souhlasné svorky cívek (tzv. „magnetické začátky) a impedance magneticky souhlasně zapojených cívek a magneticky nesouhlasně zapojených cívek. Změřené impedance ověřte výpočtem.
