Porovnávací oběhy Ottův a Dieselův motor
«»
| Přípona .docx |
Typ měření |
Stažené 0 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 6518 |
| Poslední úprava 07.09.2015 |
Zobrazeno 1 480 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
87,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Mechanika
- Předmět:Termomechanika
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran
Porovnávací oběhy Ottův a Dieselův jsou zadány těmito stejnými hodnotami
Zadání č. 10:
Teplem přivedeným pracovní látce qa = 950 kJ•kg-1
nejnižší a nejvyšší teplotou oběhu t1 = 75 °C; t3 = 1625 °C
s1 = 5,855 kJ•kg-1•K-1
Tlak p1 = 100 kPa
Pro oba zadané oběhy určete:
1. teploty ve zbývajících základních bodech oběhu
2. s jakými kompresními poměry pracují
3. u Dieselova oběhu určete součinitel plnění (cutoff ratio)
4. odvedené teplo
5. práci oběhu
6. termickou účinnost
7. zakreslete oba oběhy do společného p-v diagramu, do kterého zakreslíte také izotermy t1; t2; t3; t4
8. zakreslete oba oběhy do společného T-s diagramu, do kterého zakreslíte také izotermy t1; t2; t3; t4
Zadání č. 10:
Teplem přivedeným pracovní látce qa = 950 kJ•kg-1
nejnižší a nejvyšší teplotou oběhu t1 = 75 °C; t3 = 1625 °C
s1 = 5,855 kJ•kg-1•K-1
Tlak p1 = 100 kPa
Pro oba zadané oběhy určete:
1. teploty ve zbývajících základních bodech oběhu
2. s jakými kompresními poměry pracují
3. u Dieselova oběhu určete součinitel plnění (cutoff ratio)
4. odvedené teplo
5. práci oběhu
6. termickou účinnost
7. zakreslete oba oběhy do společného p-v diagramu, do kterého zakreslíte také izotermy t1; t2; t3; t4
8. zakreslete oba oběhy do společného T-s diagramu, do kterého zakreslíte také izotermy t1; t2; t3; t4
Klíčová slova:
pracovní látka
kompresní poměry
ottův běh
dieselův oběh
entropie
Obsah:

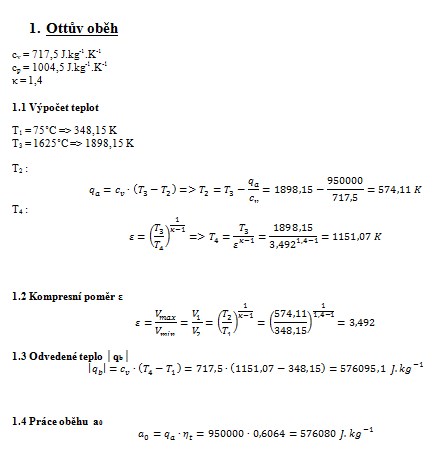

- 1. Ottův oběh
1.1 Výpočet teplot
1.2 Kompresní poměr ε
1.3 Odvedené teplo │qb│
1.4 Práce oběhu a0
1.5 Účinnost termická ηt
1.6 Výpočet tlaků
1.7 V1 = V4 a V2 = V3
1.8 Entropie
1.9 S1 = S2 = 5855 J•kg-1•K-1
1.10 S3 = S4 = 6712,99 J•kg-1•K-1
2. Dieselův oběh
2.1 Výpočet teplot
2.2 Kompresní poměr ε
2.3 Součinitel plnění φ
2.4 Odvedené teplo │qb│

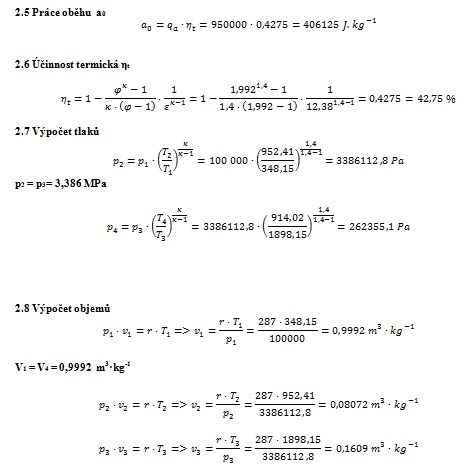

2.5 Práce oběhu a0
2.6 Účinnost termická ηt
2.7 Výpočet tlaků
2.8 Výpočet objemů
2.9 Entropie
2.10 S1 = S2 = 5855 J•kg-1•K-1
2.11 S3 = S4 = 6547,5 J•kg-1•K-1
T-s diagramy:
