Pístní kroužek
«»
| Přípona .docx |
Typ měření |
Stažené 0 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 7209 |
| Poslední úprava 11.01.2016 |
Zobrazeno 1 014 x |
Autor: pacha |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
77,0% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Pružnost a pevnost
- Studijní obor:-
- Ročník:4. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran

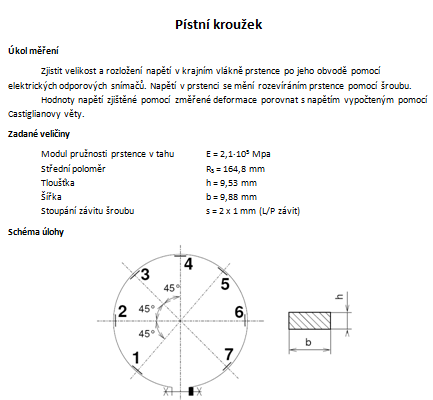

Úkol měření
Zjistit velikost a rozložení napětí v krajním vlákně prstence po jeho obvodě pomocí elektrických odporových snímačů. Napětí v prstenci se mění rozevíráním prstence pomocí šroubu.
Hodnoty napětí zjištěné pomocí změřené deformace porovnat s napětím vypočteným pomocí Castiglianovy věty.
Zadané veličiny
Modul pružnosti prstence v tahu E = 2,1∙105 Mpa
Střední poloměr RS = 164,8 mm
Tloušťka h = 9,53 mm
Šířka b = 9,88 mm
Stoupání závitu šroubu s = 2 x 1 mm (L/P závit)
Zjistit velikost a rozložení napětí v krajním vlákně prstence po jeho obvodě pomocí elektrických odporových snímačů. Napětí v prstenci se mění rozevíráním prstence pomocí šroubu.
Hodnoty napětí zjištěné pomocí změřené deformace porovnat s napětím vypočteným pomocí Castiglianovy věty.
Zadané veličiny
Modul pružnosti prstence v tahu E = 2,1∙105 Mpa
Střední poloměr RS = 164,8 mm
Tloušťka h = 9,53 mm
Šířka b = 9,88 mm
Stoupání závitu šroubu s = 2 x 1 mm (L/P závit)
Klíčová slova:
pístní kroužek
měření
schéma
výpočet
deformace
Obsah:
- Úkol měření
Zadané veličiny
Schéma úlohy
Postup měření
Vyhodnocení měření
Tabulka naměřených hodnot
Tabulka pro linearizované hodnoty ε6
Výpočet pomocí Castiglianovy věty
Tabulka naměřených a vypočtených hodnot
Závěr a komentář

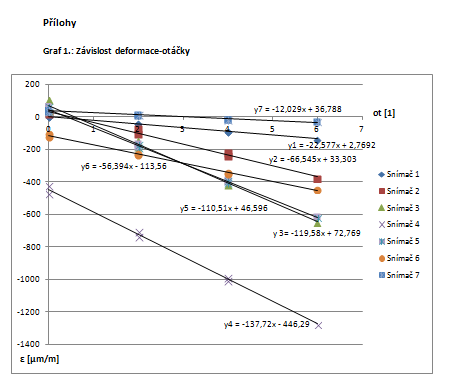

Přílohy
