4. Měření charakteristiky čerpadla

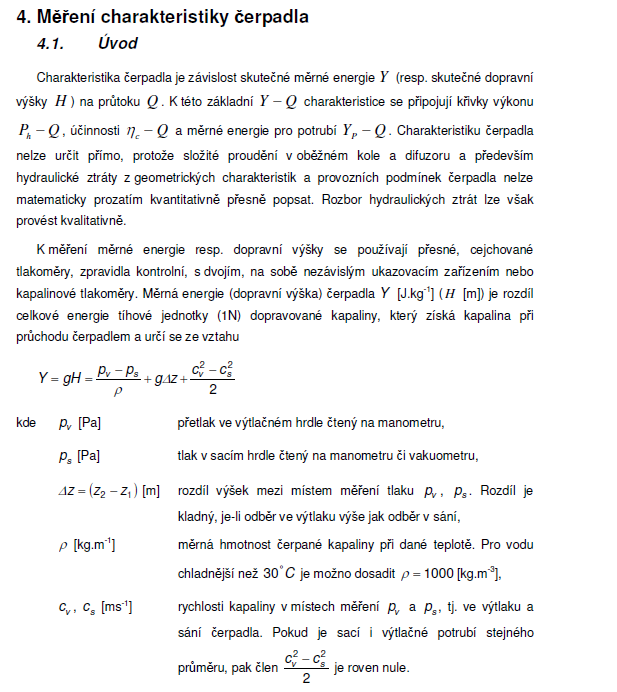

4.1. Úvod
Charakteristika Čerpadla je závislost skutečné měrné energie Y (resp. skutečné dopravní výšky H ) na průtoku Q. K této základní Y - Q charakteristice se připojují křivky výkonu
Ph, ~Q> účinnosti i]c-Q a měrné energie pro potrubí Yp-Q. Charakteristiku čerpadla
nelze určit přímo, protože složité proudění v oběžném kole a difuzoru a především hydraulické ztráty z geometrických charakteristik a provozních podmínek čerpadla nelze matematicky prozatím kvantitativně přesně popsat. Rozbor hydraulických ztrát lze však provést kvalitativně.
K měření měrné energie resp. dopravní výšky se používají přesné, cejchované tlakoměry, zpravidla kontrolní, s dvojím, na sobě nezávislým ukazovacím zařízením nebo kapalinové tlakoměry. Měrná energie (dopravní výška) čerpadla Y [J.kg*1] (H [m]) je rozdíl celkové energie tíhové jednotky (1N) dopravované kapaliny, který získá kapalina při průchodu Čerpadlem a určí se ze vztahu
4.1. Úvod
Charakteristika Čerpadla je závislost skutečné měrné energie Y (resp. skutečné dopravní výšky H ) na průtoku Q. K této základní Y - Q charakteristice se připojují křivky výkonu
Ph, ~Q> účinnosti i]c-Q a měrné energie pro potrubí Yp-Q. Charakteristiku čerpadla
nelze určit přímo, protože složité proudění v oběžném kole a difuzoru a především hydraulické ztráty z geometrických charakteristik a provozních podmínek čerpadla nelze matematicky prozatím kvantitativně přesně popsat. Rozbor hydraulických ztrát lze však provést kvalitativně.
K měření měrné energie resp. dopravní výšky se používají přesné, cejchované tlakoměry, zpravidla kontrolní, s dvojím, na sobě nezávislým ukazovacím zařízením nebo kapalinové tlakoměry. Měrná energie (dopravní výška) čerpadla Y [J.kg*1] (H [m]) je rozdíl celkové energie tíhové jednotky (1N) dopravované kapaliny, který získá kapalina při průchodu Čerpadlem a určí se ze vztahu
Klíčová slova:
čerpadlo
měřicí zařízení
charakteristika
hydraulické ztráty
kapalina
potrubí
Obsah:
- 4. Měření charakteristiky čerpadla
4.1. Úvod
4.2. Popis měřícího zařízení
4.3. Specifikace použitých prvků
4.4. Cejchovní křivka clony

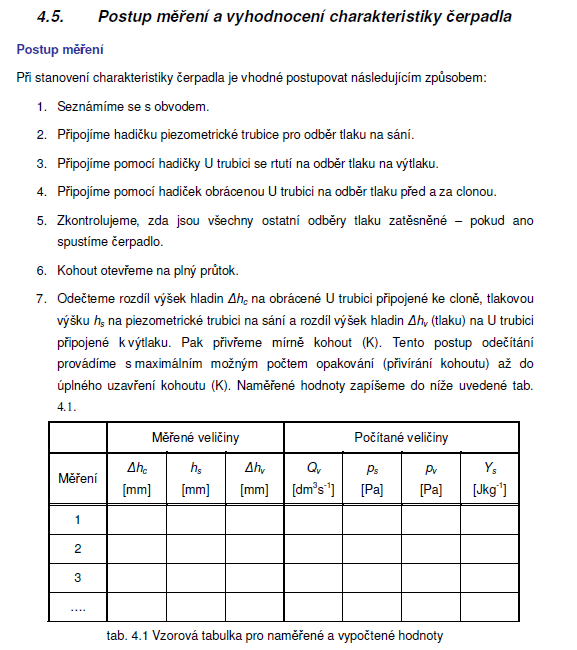

4.5. Postup měření a vyhodnocení charakteristiky čerpadla
4.6. Příklad výsledku měření charakteristiky čerpadla
