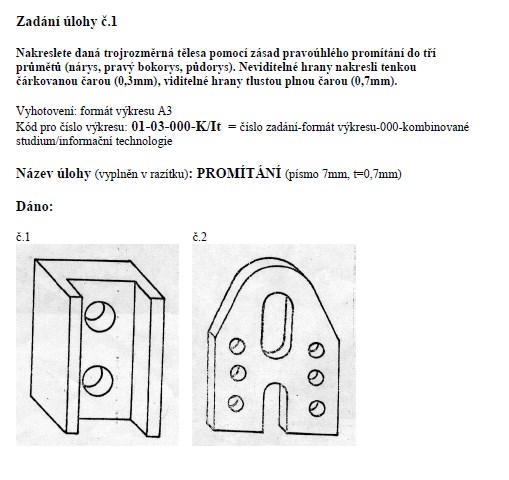

Zadání úlohy č.1
Nakreslete daná trojrozměrná tělesa pomocí zásad pravoúhlého promítání do tří průmětů (nárys, pravý bokorys, půdorys). Neviditelné hrany nakresli tenkou čárkovanou čarou (0,3mm), viditelné hrany tlustou plnou čarou (0,7mm).
Vyhotovení: formát výkresu A3
Kód pro číslo výkresu: 01-03-000-K/It = číslo zadání-formát výkresu-000-kombinované studium/informační technologie
Název úlohy (vyplněn v razítku): PROMÍTÁNÍ (písmo 7mm, t=0,7mm)
Nakreslete daná trojrozměrná tělesa pomocí zásad pravoúhlého promítání do tří průmětů (nárys, pravý bokorys, půdorys). Neviditelné hrany nakresli tenkou čárkovanou čarou (0,3mm), viditelné hrany tlustou plnou čarou (0,7mm).
Vyhotovení: formát výkresu A3
Kód pro číslo výkresu: 01-03-000-K/It = číslo zadání-formát výkresu-000-kombinované studium/informační technologie
Název úlohy (vyplněn v razítku): PROMÍTÁNÍ (písmo 7mm, t=0,7mm)
Klíčová slova:
promítání
doplňování
kótování
lícování
šroubový spoj
výkres hřídele
Obsah:
- Promítání
Doplňování
Osový řez
Kótování

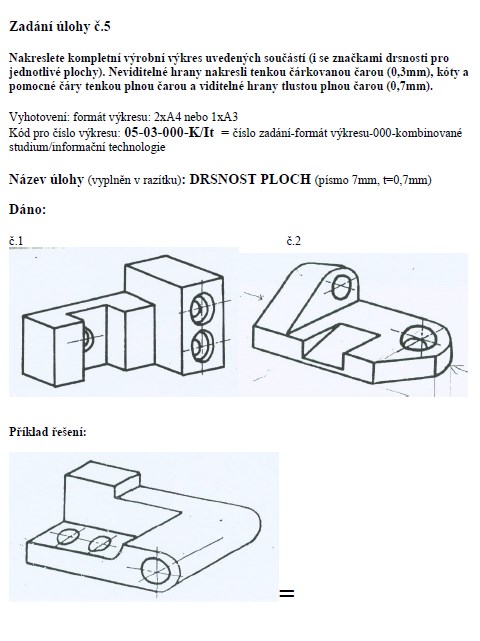

Drsnost ploch
Lícování
Šroubový spoj
VÝrobní výkres hřídele

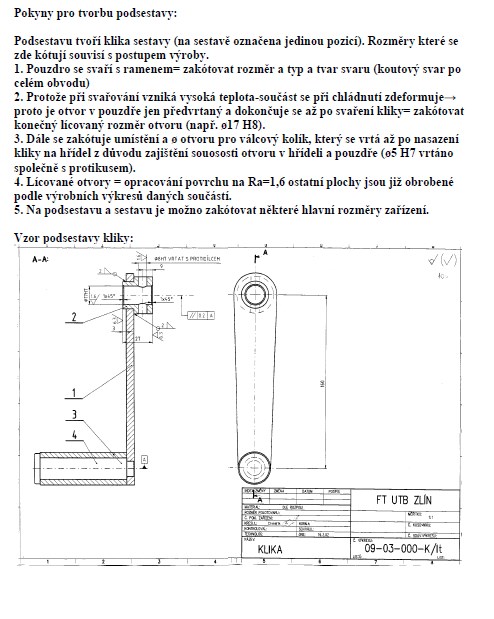

Sestava napínacího hřídele
