Termomechanika - skripta - Termomechanika směsi plynů, par a vlhkého vzduchu
«»
| Přípona |
Typ skripta |
Stažené 3 x |
| Velikost 2,3 MB |
Jazyk český |
ID projektu 5724 |
| Poslední úprava 12.05.2015 |
Zobrazeno 1 985 x |
Autor: petr.cerny |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Mendelova univerzita v Brně
- Fakulta:Agronomická fakulta
- Kategorie:Přírodní vědy » Fyzika
- Předmět:Termomechanika
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:68 stran

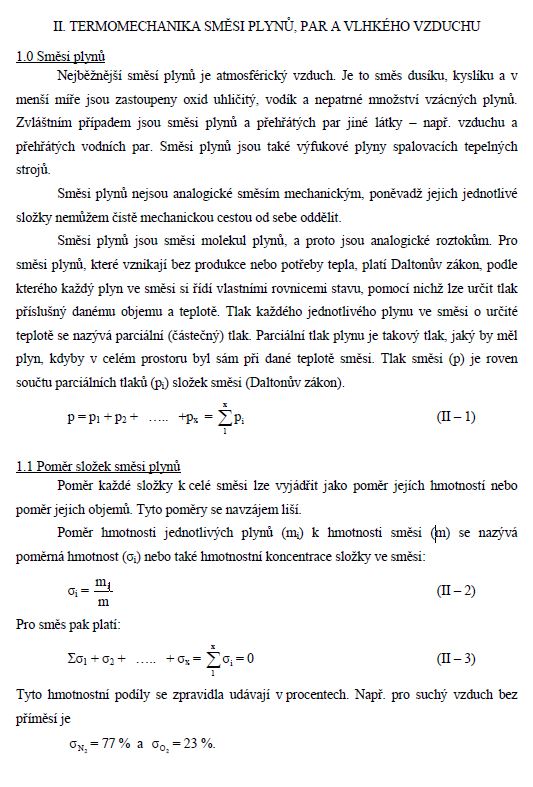

II. TERMOMECHANIKA SMĚSI PLYNŮ, PAR A VLHKÉHO VZDUCHU
1.0 Směsi plynů
Nejběžnější směsí plynů je atmosférický vzduch. Je to směs dusíku, kyslíku a v menší míře jsou zastoupeny oxid uhličitý, vodík a nepatrné množství vzácných plynů. Zvláštním případem jsou směsi plynů a přehřátých par jiné látky - např. vzduchu a přehřátých vodních par. Směsi plynů jsou také výfukové plyny spalovacích tepelných strojů.
Směsi plynů nejsou analogické směsím mechanickým, poněvadž jejich jednotlivé složky nemůžem čistě mechanickou cestou od sebe oddělit.
Směsi plynů jsou směsi molekul plynů, a proto jsou analogické roztokům. Pro směsi plynů, které vznikají bez produkce nebo potřeby tepla, platí Daltonův zákon, podle kterého každý plyn ve směsi si řídí vlastními rovnicemi stavu, pomocí nichž lze určit tlak příslušný danému objemu a teplotě. Tlak každého jednotlivého plynu ve směsi o určité teplotě se nazývá parciální (částečný) tlak. Parciální tlak plynu je takový tlak, jaký by měl plyn, kdyby v celém prostoru byl sám při dané teplotě směsi. Tlak směsi (p) je roven součtu parciálních tlaků (pi) složek směsi (Daltonův zákon).
1.0 Směsi plynů
Nejběžnější směsí plynů je atmosférický vzduch. Je to směs dusíku, kyslíku a v menší míře jsou zastoupeny oxid uhličitý, vodík a nepatrné množství vzácných plynů. Zvláštním případem jsou směsi plynů a přehřátých par jiné látky - např. vzduchu a přehřátých vodních par. Směsi plynů jsou také výfukové plyny spalovacích tepelných strojů.
Směsi plynů nejsou analogické směsím mechanickým, poněvadž jejich jednotlivé složky nemůžem čistě mechanickou cestou od sebe oddělit.
Směsi plynů jsou směsi molekul plynů, a proto jsou analogické roztokům. Pro směsi plynů, které vznikají bez produkce nebo potřeby tepla, platí Daltonův zákon, podle kterého každý plyn ve směsi si řídí vlastními rovnicemi stavu, pomocí nichž lze určit tlak příslušný danému objemu a teplotě. Tlak každého jednotlivého plynu ve směsi o určité teplotě se nazývá parciální (částečný) tlak. Parciální tlak plynu je takový tlak, jaký by měl plyn, kdyby v celém prostoru byl sám při dané teplotě směsi. Tlak směsi (p) je roven součtu parciálních tlaků (pi) složek směsi (Daltonův zákon).
Klíčová slova:
termomechanika
vlhký vzduch
páry
proces sušení
termokinetika
spalování
Obsah:
- II. Termomechanika směsi plynů, par a vlhkého vzduchu 3
1.0 Směsi plynů 3
1.1 Poměr složek směsi plynů 3
1.2 Měrný objem (v) a měrná hmotnost (ρ) směsi 4
1.3 Stavová rovnice směsi 5
1.4 Parciální tlak složek 6
1.5 Měrná tepelná kapacita směsi 6
1.6 Směšování tekutin o různých teplotách 6
2.0 Skutečné plyny 7
2.1 Rovnice Van der Waalsova 9
3.0 Páry 11
3.1 Určující veličiny syté vody 13
3.2 Určující veličiny syté páry 14
3.3 Určující veličiny mokré páry 16
3.4 Určující veličiny přehřáté páry 17
3.5 Diagramy par 19
3.5.1 Pracovní p-V diagram vodní páry 19
3.5.2 Tepelný - entropický T-s diagram vodní páry 20
3.5.3 Srovnání pracovního a tepelného diagramu páry 22
3.5.4 Diagram p-i 23
3.5.5 Změny stavu par 24
3.5.5.1 Isobarická změna páry 24
3.5.5.2 Isotermická změna páry 26
3.5.5.3 Isochorická změna páry 28
3.5.5.4 Adiabatická změna páry 29
3.5.6 Škrcení par 32
4.0 Vlhký vzduch 34
4.1 Vlhkost vzduchu 35
4.1.1 Absolutní vlhkost vzduchu 35
4.1.2 Relativní vlhkost vzduchu 36
4.1.3 Měrná vlhkost vzduchu 36
4.2 Stavová rovnice vlhkého vzduchu 37
4.3 Měrná hmotnost a měrný objem vlhkého vzduchu 39
4.4 Měrná tepelná kapacita vlhkého vzduchu 40
4.5 Entalpie vlhkého vzduchu 40
4.6 Mollierův i-x diagram vlhkého vzduchu 41
4.7 Změny stavu vlhkého vzduchu 43
4.7.1 Změny stavu vzduchu při x = konst 44
4.7.2 Směšování dvou různých stavů vlhkého vzduchu 45
4.7.3 Vlhčení vlhkého vzduchu 47
4.7.3.1 Pračky vzduchu 49
4.8 Odpařování vody z vodní hladiny do vzduchu 50
5.0 Termomechanika procesu sušení 52

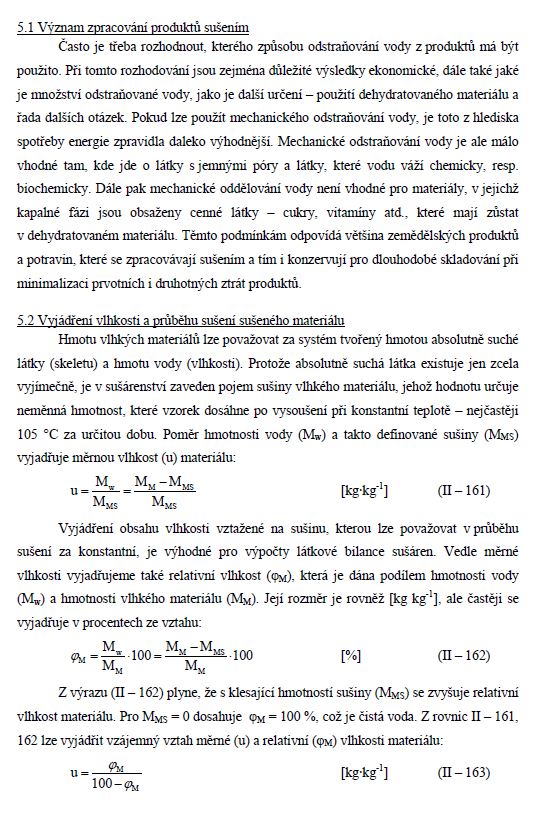

5.1 Význam zpracování produktů sušením 53
5.2 Vyjádření vlhkosti a průběhu sušení sušeného materiálu 53
5.3 Rovnovážná vlhkost a sorpční izotermy 55
5.4 Výpočet teoretické sušárny 56
5.4.1 Výpočet množství sušícího media teoretické sušárny 58
5.4.2 Výpočet množství tepelné energie teoretické sušárny 59
5.5 Znázornění teoretické sušárny v i-x diagramu 61
6.0 Termomechanika a termokinetika procesu spalování 63
6.1 Adiabatická spalná teplota 66
6.2 i - t diagram spalin 68
