Vlastnosti rezistorů, kondenzátorů a cívek do 1 MHz

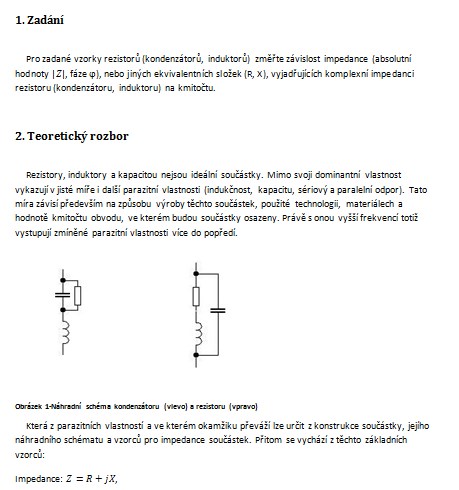

1. Zadání

Pro zadané vzorky rezistorů (kondenzátorů, induktorů) změřte závislost impedance (absolutní hodnoty |Z|, fáze ϕ), nebo jiných ekvivalentních složek (R, X), vyjadřujících komplexní impedanci rezistoru (kondenzátoru, induktoru) na kmitočtu.

2. Teoretický rozbor

Rezistory, induktory a kapacitou nejsou ideální součástky. Mimo svoji dominantní vlastnost vykazují v jisté míře i další parazitní vlastnosti (indukčnost, kapacitu, sériový a paralelní odpor). Tato míra závisí především na způsobu výroby těchto součástek, použité technologii, materiálech a hodnotě kmitočtu obvodu, ve kterém budou součástky osazeny. Právě s onou vyšší frekvencí totiž vystupují zmíněné parazitní vlastnosti více do popředí.
