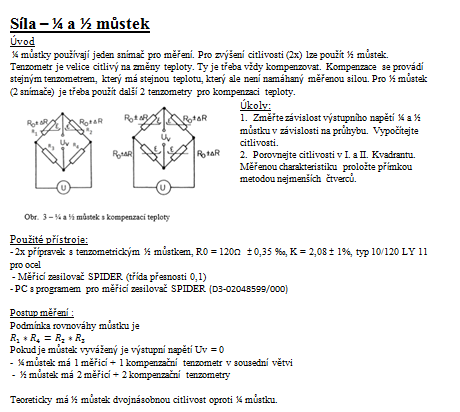

Síla - ¼ a ½ můstek
Úvod
¼ můstky používají jeden snímač pro měření. Pro zvýšení citlivosti (2x) lze použít ½ můstek. Tenzometr je velice citlivý na změny teploty. Ty je třeba vždy kompenzovat. Kompenzace se provádí stejným tenzometrem, který má stejnou teplotu, který ale není namáhaný měřenou silou. Pro ½ můstek (2 snímače) je třeba použít další 2 tenzometry pro kompenzaci teploty.
Úkoly:
1. Změřte závislost výstupního napětí ¼ a ½ můstku v závislosti na průhybu. Vypočítejte citlivosti.
2. Porovnejte citlivosti v I. a II. Kvadrantu. Měřenou charakteristiku proložte přímkou metodou nejmenších čtverců.
Použité přístroje:
- 2x přípravek s tenzometrickým ½ můstkem, R0 = 120Ω ± 0,35 ‰, K = 2,08 ± 1%, typ 10/120 LY 11 pro ocel
- Měřicí zesilovač SPIDER (třída přesnosti 0,1)
- PC s programem pro měřicí zesilovač SPIDER (D3-02048599/000)
Úvod
¼ můstky používají jeden snímač pro měření. Pro zvýšení citlivosti (2x) lze použít ½ můstek. Tenzometr je velice citlivý na změny teploty. Ty je třeba vždy kompenzovat. Kompenzace se provádí stejným tenzometrem, který má stejnou teplotu, který ale není namáhaný měřenou silou. Pro ½ můstek (2 snímače) je třeba použít další 2 tenzometry pro kompenzaci teploty.
Úkoly:
1. Změřte závislost výstupního napětí ¼ a ½ můstku v závislosti na průhybu. Vypočítejte citlivosti.
2. Porovnejte citlivosti v I. a II. Kvadrantu. Měřenou charakteristiku proložte přímkou metodou nejmenších čtverců.
Použité přístroje:
- 2x přípravek s tenzometrickým ½ můstkem, R0 = 120Ω ± 0,35 ‰, K = 2,08 ± 1%, typ 10/120 LY 11 pro ocel
- Měřicí zesilovač SPIDER (třída přesnosti 0,1)
- PC s programem pro měřicí zesilovač SPIDER (D3-02048599/000)
