Technické měření - Měření síly

DEFINICE A JEDNOTKA MĚŘENÉ FYZIKÁLNÍ VELIČINY

SÍLA - je vektorová fyzikální veličina, která vyjadřuje míru vzájemného působení těles nebo polí. Značí se
písmenem F (z angl. force). Základní jednotka je 1 N (Newton). 1 N má rozměr kg.m.s-2.

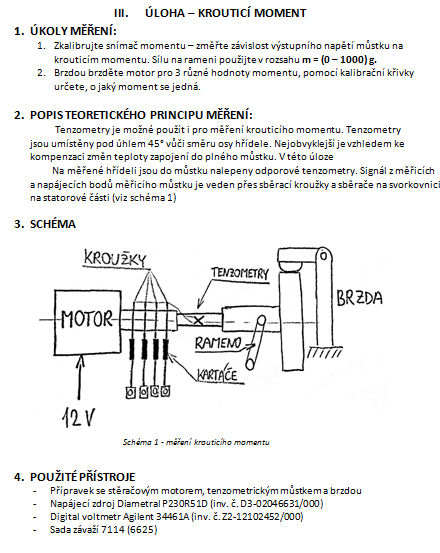

KROUTICÍ MOMENT - fyzikálně moment síly, vyjadřuje působení síly na bod vzdálený od osy otáčení (např. hřídele). Značí se písmenem M. Základní jednotka je 1 Nm (Newtonmetr). 1Nm vyjadřuje sílu 1N působící na bod vzdálený jeden metr od osy.

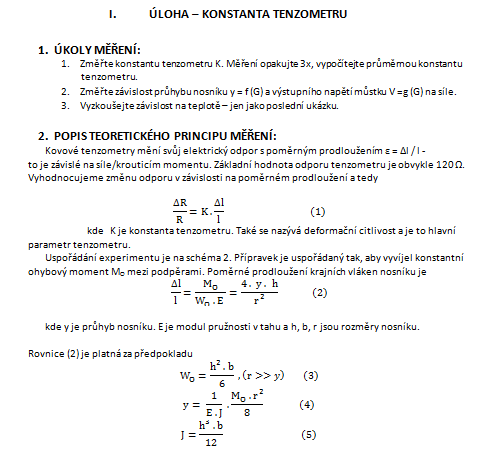

Pro tyto veličiny používáme k měření tenzometry. Tenzometry neměříme sílu, ale deformace v určitém místě. V naší úloze jsme používali tenzometry kovové, které mají sice menší citlivost než polovodičové, ale výhoda kovových tenzometrů je v tom, že jejich závislost na měřené deformaci je lineární. Tenzometry mění svůj odpor v závislosti na deformaci měřené součásti. Elektrický odpor se mění nepatrně, proto musíme tenzometry zapojovat do můstků.
