Příprava pro měření baterky NP24

Zadání:

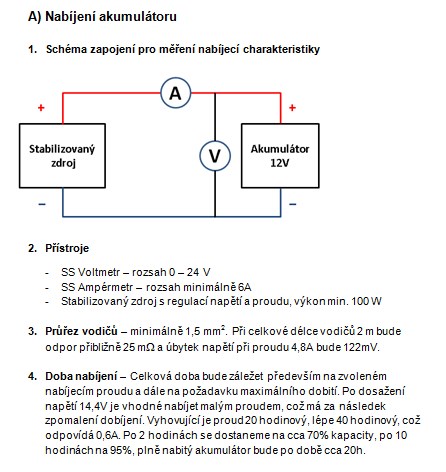

A) Nabíjení akumulátoru
1. Navrhněte vhodné schéma zapojení pro měření nabíjecí charakteristiky vašeho akumulátoru pro případ, kdy požadujeme nabití v co nejkratší době
2. Zvolte vhodné typy a rozsahy měřicích přístrojů pro tento případ
3. Určete minimální potřebný průřez propojovacích vodičů
4. Stanovte dobu nabíjení za předpokladu, že nabíjíte zcela vybitý akumulátor
5. Zvolte vhodnou nabíjecí charakteristiku a popište postup nabíjecího procesu
včetně ukončení nabíjení

B) Vybíjení akumulátoru
1. Navrhněte vhodné schéma zapojení pro měření vybíjecí charakteristiky vašeho akumulátoru pro případ měření kapacitní zkoušky včetně parametrů potřebného zatěžovacího odporu
2. Zvolte vhodné typy a rozsahy měřicích přístrojů pro tento případ
3. Určete minimální potřebný průřez propojovacích vodičů
4. Stanovte dobu vybíjení
5. Popište podmínky a postup měření kapacitní zkoušky včetně ukončení nabíjení

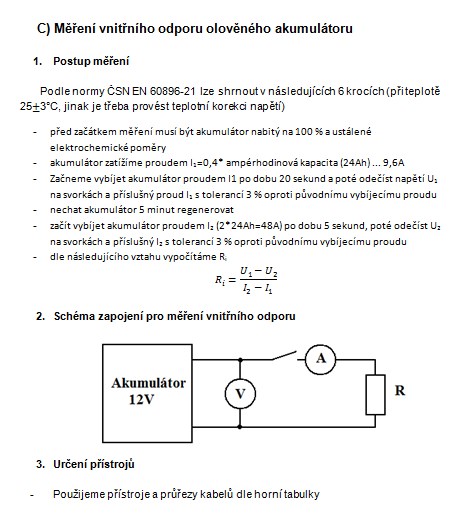

C) Měření vnitřního odporu olověného akumulátoru
1. Stanovte normou předepsaný postup měření (přednáška, normy, internet)
2. Navrhněte vhodné schéma zapojení pro měření včetně parametrů potřebného zatěžovacího odporu
3. Určete potřebný průřez propojovacích vodičů, typy a rozsahy měřicích přístrojů
4. Popište postup měření a podmínky měření
