Analýza napěťových a proudových přechodných dějů při rozběhu a doběhu asynchronního motoru spínaného softstartérem
«»
| Přípona |
Typ analýza |
Stažené 1 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 8271 |
| Poslední úprava 27.06.2016 |
Zobrazeno 758 x |
Autor: dana.lapackova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
74,1% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Elektrotechnika
- Předmět:-
- Studijní obor:-
- Ročník:4. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:6 stran

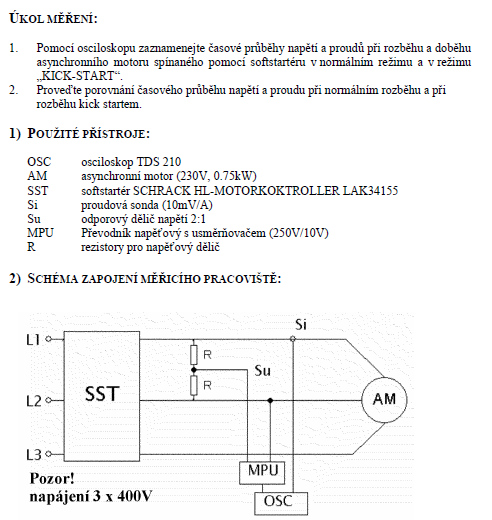

ÚKOL MĚŘENÍ:
1. Pomocí osciloskopu zaznamenejte časové průběhy napětí a proudů při rozběhu a doběhu asynchronního motoru spínaného pomocí softstartéru v normálním režimu a v režimu „KICK-START“.
2. Proveďte porovnání časového průběhu napětí a proudu při normálním rozběhu a při rozběhu kick startem.
1) POUŽITÉ PŘÍSTROJE:
OSC osciloskop TDS 210
AM asynchronní motor (230V, 0.75kW)
SST softstartér SCHRACK HL-MOTORKOKTROLLER LAK34155
Si proudová sonda (10mV/A)
Su odporový dělič napětí 2:1
MPU Převodník napěťový s usměrňovačem (250V/10V)
R rezistory pro napěťový dělič
1. Pomocí osciloskopu zaznamenejte časové průběhy napětí a proudů při rozběhu a doběhu asynchronního motoru spínaného pomocí softstartéru v normálním režimu a v režimu „KICK-START“.
2. Proveďte porovnání časového průběhu napětí a proudu při normálním rozběhu a při rozběhu kick startem.
1) POUŽITÉ PŘÍSTROJE:
OSC osciloskop TDS 210
AM asynchronní motor (230V, 0.75kW)
SST softstartér SCHRACK HL-MOTORKOKTROLLER LAK34155
Si proudová sonda (10mV/A)
Su odporový dělič napětí 2:1
MPU Převodník napěťový s usměrňovačem (250V/10V)
R rezistory pro napěťový dělič
Klíčová slova:
proudové přechodné děje
rozběh
doběh
asynchronní motor
softstartér
rozběh
Obsah:
- Úkol měření:
1) Použité přístroje:
2) Schéma zapojení měřicího pracoviště:
3) Teoretický rozbor:

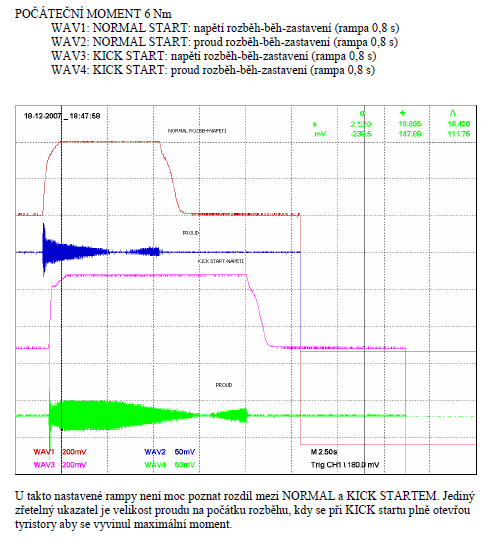

4) Ukázky naměřených průběhů
5) Závěr
