Vypracované otázky z předmětu Technická mechanika

«»
Přípona
.pdf
Typ
vypracované otázky
Stažené
0 x
Velikost
1,7 MB
Jazyk
český
ID projektu
7774
Poslední úprava
04.04.2016
Zobrazeno
1 197 x
Autor:
mira.hejda
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

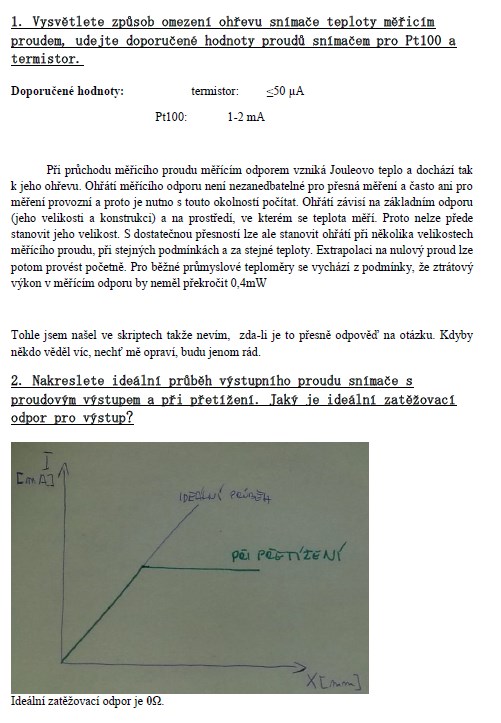

1. Vysvětlete způsob omezení ohřevu snímače teploty měřicím proudem, udejte doporučené hodnoty proudů snímačem pro Pt100 a termistor.

Při průchodu měřicího proudu měřícím odporem vzniká Jouleovo teplo a dochází tak k jeho ohřevu. Ohřátí měřícího odporu není nezanedbatelné pro přesná měření a často ani pro měření provozní a proto je nutno s touto okolností počítat. Ohřátí závisí na základním odporu (jeho velikosti a konstrukci) a na prostředí, ve kterém se teplota měří. Proto nelze přede stanovit jeho velikost. S dostatečnou přesností lze ale stanovit ohřátí při několika velikostech měřícího proudu, při stejných podmínkách a za stejné teploty. Extrapolaci na nulový proud lze potom provést početně. Pro běžné průmyslové teploměry se vychází z podmínky, že ztrátový výkon v měřícím odporu by neměl překročit 0,4mW

Klíčová slova:

měřicí proud

výstup

deformace

nádobkový tlakoměr

fotoelektrika

snímaní

hydrostatika

kapacita



Obsah:
  • 1. Vysvětlete způsob omezení ohřevu snímače teploty měřicím proudem, udejte doporučené hodnoty proudů snímačem pro Pt100 a termistor.
    2. Nakreslete ideální průběh výstupního proudu snímače s proudovým výstupem a při přetížení. Jaký je ideální zatěžovací odpor pro výstup?
    3. Nakreslete průběh výstupního napětí snímače s napěťovým výstupem a při přetížení. Jaký je ideální zatěžovací odpor pro napěťový výstup?
    4. Nakreslete a popište deformační snímače síly (alespoň jeden) a zdůvodněte umístění tenzometrů.
    5. Popište snímače síly s převodem deformace na polohu, nakreslete alespoň jeden snímač.
    6. Nakreslete magnetostrikční snímač a popište jeho princip, uveďte možnosti jeho použití.
    7. Nakreslete magnetoanizotropní snímač a popište jeho princip, uveďte možnosti jeho použití.
    8. Vysvětlete princip piezoelektrického snímače síly, uveďte možnosti jeho použití.
    9. Nakreslete kapacitní snímač síly a vysvětlete jeho princip, uveďte možnosti jeho použití.
    10. Nakreslete snímač na bázi vodivého elastomeru, uveďte možnosti jeho použití.
    11. Nakreslete snímač kroutícího momentu (tenzometrická hřídel) a vysvětlete její princip.
    12. Uveďte definici jednotky tlaku podle SI. Uveďte, s jakými dalšími jednotkami tlaku se můžete v průmyslu setkat a napište jejich vzájemné převodní poměry (řádově).
    13. Definujte absolutní tlak, přetlak, resp. podtlak, celkový a kinetický tlak, hydrostatický tlak a uveďte příslušné jednotky.
    14. Nakreslete zvonový tlakoměr a uveďte vztah pro výpočet měřeného tlaku.
    15. Nakreslete a vysvětlete princip U-trubicového tlakoměru. Ukažte způsob výpočtu tlaku ze známých údajů měřidla.
    16. Nakreslete a vysvětlete princip nádobkového tlakoměru. Ukažte způsob výpočtu tlaku ze známých údajů měřidla.
    17. Nakreslete a vysvětlete princip tlakoměru se sklopnou trubicí. Ukažte způsob výpočtu tlaku ze známých údajů měřidla.
    18. Nakreslete a vysvětlete princip membránového tlakoměru. Porovnejte výhody a nevýhody s ostatními typy.
    19. Uveďte, jaká konstrukce se použije pro měření tlaku agresivních kapalin.
    20. Uveďte, jaké způsoby se využívají k vyhodnocení průhybu membrány u membránového tlakoměru.
    21. Nakreslete a vysvětlete princip trubicového tlakoměru (Bourdonského). Porovnejte výhody a nevýhody s ostatními typy.
    22. Nakreslete a vysvětlete princip odporového snímače polohy. Nakreslete statickou charakteristiku zatíženého a nezatíženého snímače, vyznačte místo maximální chyby.
    23. Nakreslete a vysvětlete princip transformátorového diferenciálního snímače polohy (LVDT), nakreslete jeho statickou charakteristiku a uveďte možnosti jeho použití.
    24. Nakreslete a vysvětlete princip resolveru. Nakreslete závislost obou výstupních napětí na poloze rotoru v rozsahu 2π.
    25. Nakreslete a vysvětlete princip alespoň dvou provedení kapacitního snímače polohy a nakreslete jejich statické charakteristiky. Uveďte možnosti jejich použití.
    26. Popište rozdíl mezi binárním a Grayovým kódem. Proč se u snímačů používá téměř výhradně Grayova kódu?
    27. Nakreslete a vysvětlete princip snímače rychlosti s fotoelektrickým senzorem.
    28. Nakreslete a vysvětlete princip snímače rychlosti s induktančním senzorem.
    29. Nakreslete a vysvětlete princip snímače rychlosti s Hallovou sondou.
    30. Nakreslete a vysvětlete princip měření rychlosti stroboskopem. Popište správný postup měření.

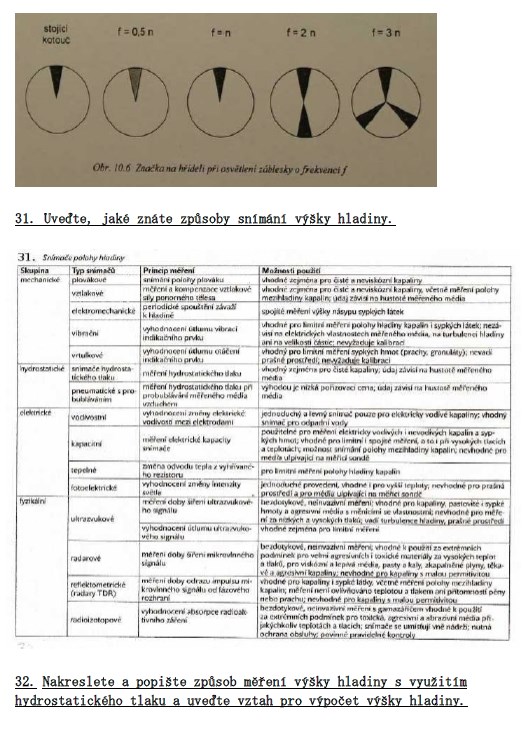

    31. Uveďte, jaké znáte způsoby snímání výšky hladiny.
    32. Nakreslete a popište způsob měření výšky hladiny s využitím hydrostatického tlaku a uveďte vztah pro výpočet výšky hladiny.

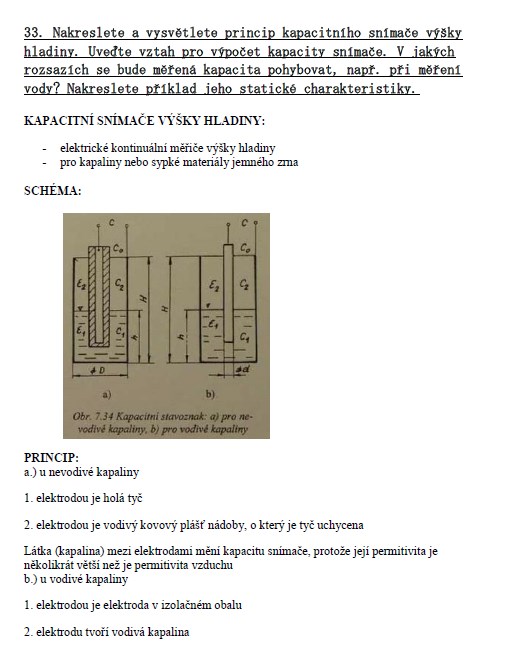

    33. Nakreslete a vysvětlete princip kapacitního snímače výšky hladiny. Uveďte vztah pro výpočet kapacity snímače. V jakých rozsazích se bude měřená kapacita pohybovat, např. při měření vody? Nakreslete příklad jeho statické charakteristiky.
    34. Nakreslete a vysvětlete princip ultrazvukového snímače výšky hladiny.
    35. Nakreslete Pitotovu a Prandlovu trubici, vysvětlete rozdíl mezi nimi. Jaké veličiny sondy měří?
    36. Nakreslete a vysvětlete princip měření průtoku žhaveným drátkovým anemometrem.
