Měření třífázového asynchronního motoru
«»
| Přípona .doc |
Typ výpočet |
Stažené 2 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 5658 |
| Poslední úprava 04.05.2015 |
Zobrazeno 3 192 x |
Autor: petr.cerny |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
1 Kreditů - kvalita:
82,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Mendelova univerzita v Brně
- Fakulta:Agronomická fakulta
- Kategorie:Technika » Elektrotechnika
- Předmět:Elektroenergetika
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:3 stran
Měřící přístroje:
Třífázový RAT
Měřená součást:
3 fázový asynchronní motor
Štítkové údaje:
P= 1,1 kW
F= 50 Hz
U(Y/Δ)= 380/220 V
I= 3,1/5,4 A
Asynchronní n= 930 min-1
cos φ= 0,75°
Postup:
Zapojily jsme motor podle přiloženého schéma a provedli měření na prázdno a na krátko. Naměřené hodnoty jsme zpracovaly a vytvořili jsme z nich kruhový diagram motoru. Z toho diagramu jsme vyhodnotily výkon, příkon, účinnost, točivý moment, otáčky, odebíraný proud a účiník pro všechny zajímavé body diagramu. V závěru jsme provedly porovnání mezi štítkovými a zjištěnými údaji pro jmenovitý pracovní bod motoru.
Třífázový RAT
Měřená součást:
3 fázový asynchronní motor
Štítkové údaje:
P= 1,1 kW
F= 50 Hz
U(Y/Δ)= 380/220 V
I= 3,1/5,4 A
Asynchronní n= 930 min-1
cos φ= 0,75°
Postup:
Zapojily jsme motor podle přiloženého schéma a provedli měření na prázdno a na krátko. Naměřené hodnoty jsme zpracovaly a vytvořili jsme z nich kruhový diagram motoru. Z toho diagramu jsme vyhodnotily výkon, příkon, účinnost, točivý moment, otáčky, odebíraný proud a účiník pro všechny zajímavé body diagramu. V závěru jsme provedly porovnání mezi štítkovými a zjištěnými údaji pro jmenovitý pracovní bod motoru.
Klíčová slova:
měření
asynchronní motor
třífázový motor
diagram
pracovní bod motoru
Obsah:
- Měřící přístroje:
Měřená součást:
Postup:

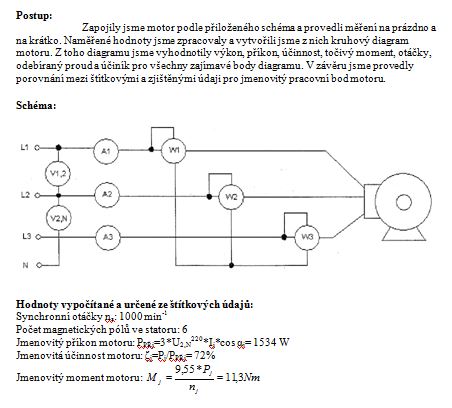

Schéma:
Hodnoty vypočítané a určené ze štítkových údajů:
Tabulka naměřených a vypočítaných hodnot:
Vzorce pro výpočty:

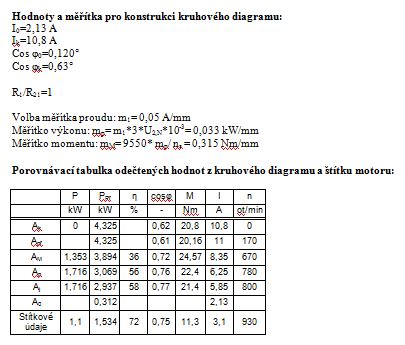

Hodnoty a měřítka pro konstrukci kruhového diagramu:
Porovnávací tabulka odečtených hodnot z kruhového diagramu a štítku motoru:
Závěr:
