Průtok páry difuzorovým ventilem
«»
| Přípona |
Typ studijní materiál |
Stažené 0 x |
| Velikost 0,6 MB |
Jazyk český |
ID projektu 13014 |
| Poslední úprava 19.11.2018 |
Zobrazeno 785 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
75,2% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Regulace a automatizace energetických centrál
- Studijní obor:-
- Ročník:5. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:3 stran

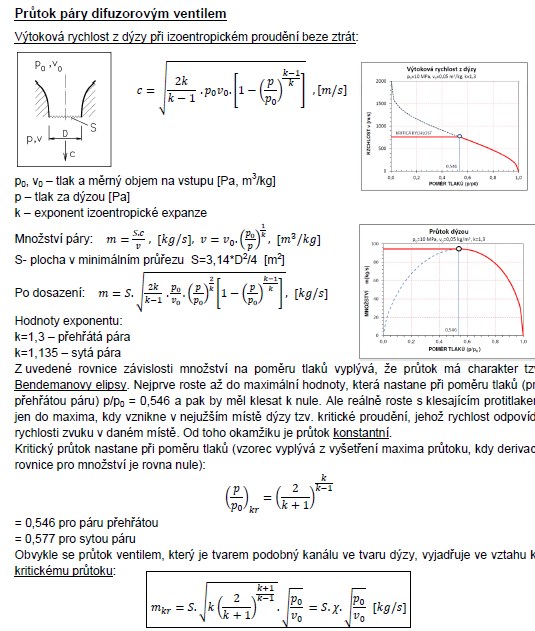

Výtoková rychlost z dýzy při izoentropickém proudění beze ztrát:
Z uvedené rovnice závislosti množství na poměru tlaků vyplývá, že průtok má charakter tzv. Bendemanovy elipsy. Nejprve roste až do maximální hodnoty, která nastane při poměru tlaků (pro přehřátou páru) p/p0 = 0,546 a pak by měl klesat k nule. Ale reálně roste s klesajícím protitlakem jen do maxima, kdy vznikne v nejužším místě dýzy tzv. kritické proudění, jehož rychlost odpovídá rychlosti zvuku v daném místě. Od toho okamžiku je průtok konstantní.
Z uvedené rovnice závislosti množství na poměru tlaků vyplývá, že průtok má charakter tzv. Bendemanovy elipsy. Nejprve roste až do maximální hodnoty, která nastane při poměru tlaků (pro přehřátou páru) p/p0 = 0,546 a pak by měl klesat k nule. Ale reálně roste s klesajícím protitlakem jen do maxima, kdy vznikne v nejužším místě dýzy tzv. kritické proudění, jehož rychlost odpovídá rychlosti zvuku v daném místě. Od toho okamžiku je průtok konstantní.
Klíčová slova:
difuzor
ventil
výtoková rychlost
izoentropické proudění
kritický průtok
Obsah:
- Výtoková rychlost z dýzy při izoentropickém proudění beze ztrát:

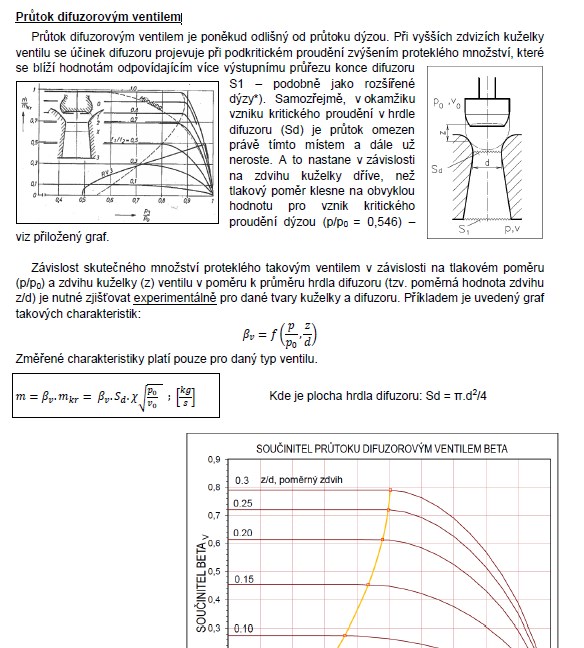

Průtok difuzorovým ventilem
