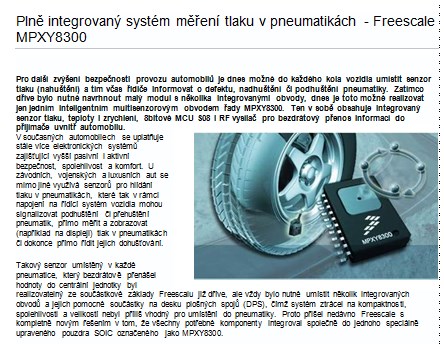

Plně integrovaný systém měření tlaku v pneumatikách - Freescale MPXY8300

«»
Přípona
.doc
Typ
studijní materiál
Stažené
0 x
Velikost
0,6 MB
Jazyk
český
ID projektu
6352
Poslední úprava
03.08.2015
Zobrazeno
1 294 x
Autor:
jiri.hosko
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
Pro další zvýšení bezpečnosti provozu automobilů je dnes možné do každého kola vozidla umístit senzor tlaku (nahuštění) a tím včas řidiče informovat o defektu, nadhuštění či podhuštění pneumatiky. Zatímco dříve bylo nutné navrhnout malý modul s několika integrovanými obvody, dnes je toto možné realizovat jen jedním inteligentním multisenzorovým obvodem řady MPXY8300. Ten v sobě obsahuje integrovaný senzor tlaku, teploty i zrychlení, 8bitové MCU S08 i RF vysílač pro bezdrátový přenos informací do přijímače uvnitř automobilu.
V současných automobilech se uplatňuje stále více elektronických systémů zajišťující vyšší pasivní i aktivní bezpečnost, spolehlivost a komfort. U závodních, vojenských a luxusních aut se mimo jiné využívá senzorů pro hlídání tlaku v pneumatikách, které tak v rámci napojení na řídící systém vozidla mohou signalizovat podhuštění či přehuštění pneumatik, přímo měřit a zobrazovat (například na displeji) tlak v pneumatikách či dokonce přímo řídit jejich dohušťování.

Takový senzor umístěný v každé pneumatice, který bezdrátově přenášel hodnoty do centrální jednotky byl realizovatelný ze součástkové základy Freescalu již dříve, ale vždy bylo nutné umístit několik integrovaných obvodů a jejich pomocné součástky na desku plošných spojů (DPS), čímž systém ztrácel na kompaktnosti, spolehlivosti a velikostí nebyl příliš vhodný pro umístění do pneumatiky. Proto přišel nedávno Freescale s kompletně novým řešením v tom, že všechny potřebné komponenty integroval společně do jednoho speciálně upraveného pouzdra SOIC označeného jako MPXY8300.

Klíčová slova:

měření tlaku

tlak v pneumatikách

Freescale

senzory tlaku

konstrukce

kit

software



Obsah:
  • Základní vlastnosti TPMS vysílače (chytrého multisenzoru) MPXY8300
    Použití senzorů řady MPXY8300
    Struktura systému TPMS a multisenzoru MPXY83xxx
    Závěr
    Vlastnosti kitu ZSTAR
    Použití kitu ZSTAR
    Provedení kitu bezdrátového 3D akcelerometru
    Popis konstrukce kitu

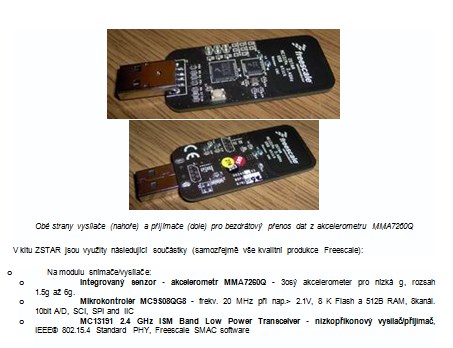

    USB stick board
    Software pro PC
    Závěr
    DOWNLOAD & Odkazy

Zdroje:
  • Domovská stránka české pobočky firmy Freescale
  • Domovská stránka firmy Freescale - divize firmy Motorola
  • Přímý odkaz na stránky zabývající se kitem ZSTAR a umožňující stažení softwaru
  • datasheet akcelerometru MMA7260Q (12 stran)
  • aplikační list pro zhotovení desky bezdrátové komunikace Wireless Sensing Triple Axis - ZSTAR (11 stran)
