Elektrochemické obrábění - příprava ke zkoušce

Elektrochemické obrábění je metoda beztřískového (bezsilového) řízeného obrábění elektricky vodivých materiálů. Využívá poznatků o působení elektrického proudu na elektrolyt, podstatou metody je fyzikální jev zvaný elektrolýza. Hlavní zákonitosti elektrochemického obrábění jsou dány Faradayovými zákony, teorií elektrolytů a termodynamikou galvanických článků. Pozor, obrábět lze pouze vodivé materiály!

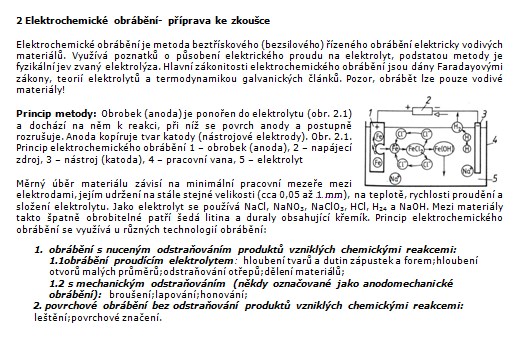

Princip metody: Obrobek (anoda) je ponořen do elektrolytu (obr. 2.1) a dochází na něm k reakci, při níž se povrch anody a postupně rozrušuje. Anoda kopíruje tvar katody (nástrojové elektrody). Obr. 2.1. Princip elektrochemického obrábění 1 - obrobek (anoda), 2 - napájecí zdroj, 3 - nástroj (katoda), 4 - pracovní vana, 5 - elektrolyt
