Navrhování jednoduchých prvků
«»
| Přípona |
Typ skripta |
Stažené 1 x |
| Velikost 0,9 MB |
Jazyk český |
ID projektu 7953 |
| Poslední úprava 02.05.2016 |
Zobrazeno 882 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
89,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Prvky betonových konstrukcí
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:64 stran

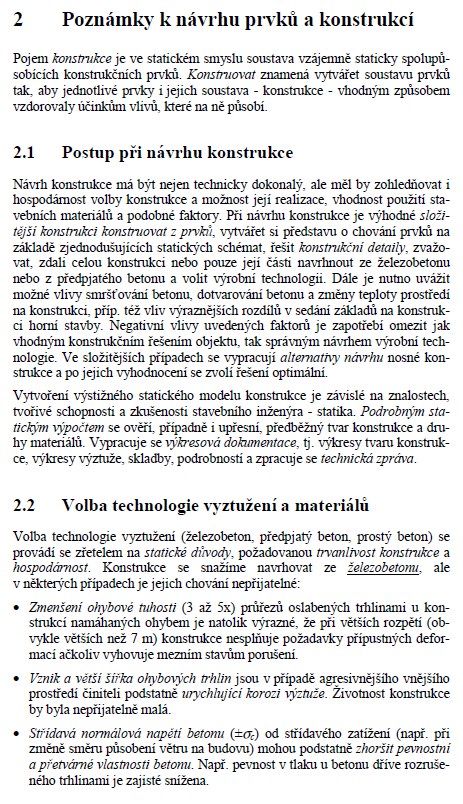

2 Poznámky k návrhu prvků a konstrukcí
Pojem konstrukce je ve statickém smyslu soustava vzájemné staticky spolupůsobících konstrukčních pivku. Konsultovat znamená vytvářet soustavu prvku tak. aby jednotlivé pivky i jejich soustava - konstrukce - vhodným způsobem vzdorovaly účinkům vlivů, které na ně působí.
2.1 Postup při návrhu konstrukce
Návrh konstrukce má být nejen technicky dokonalý, ale měl by zohledňovat i hospodárnost volby konstrukce a možnost její realizace, vhodnost použití stavebních materiálů a podobné faktory. Při návrhu konstrukce je výhodné složitější konstrukci konstruovat z prvku, vytvářet si představu o chování prvka na základě zjednodušujících statických schémat, řešit konstrukční detaily, zvažovat, zdali celou konstrukci nebo pouze její části navrhnout ze železobetonu nebo z předpjatého betonu a volit výrobní technologii. Dále je nutno uvážit možné vlivy smršťování betonu, dotvarováni betonu a změny teploty prostředí na konstrukci, příp. též vliv výraznějších rozdílů v sedání základů na konstrukci honu stavby. Negativní vlivy uvedených faktorů je zapotřebí omezit jak vhodným konstrukčním řešením objektu, tak správným návrhem výrobní technologie. Ve složitějších případech se vypracují alternativy návrhu nosné konstrukce a po jejich vyhodnocení se zvolí řešení optimální.
Vytvoření výstižného statického modelu konstrukce je závislé na znalostech. tvořivé schopnosti a zkušenosti stavebního inženýra - statika. Podrobným statickým výpočtem se ověří, případné i upřesní, předběžný tvar konstrukce a druhy materiálů. Vypracuje se výkresová dokumentace, tj. výkresy tvaru konstrukce, výkresy výztuže, skladby, podrobností a zpracuje se technická zpráva.
Pojem konstrukce je ve statickém smyslu soustava vzájemné staticky spolupůsobících konstrukčních pivku. Konsultovat znamená vytvářet soustavu prvku tak. aby jednotlivé pivky i jejich soustava - konstrukce - vhodným způsobem vzdorovaly účinkům vlivů, které na ně působí.
2.1 Postup při návrhu konstrukce
Návrh konstrukce má být nejen technicky dokonalý, ale měl by zohledňovat i hospodárnost volby konstrukce a možnost její realizace, vhodnost použití stavebních materiálů a podobné faktory. Při návrhu konstrukce je výhodné složitější konstrukci konstruovat z prvku, vytvářet si představu o chování prvka na základě zjednodušujících statických schémat, řešit konstrukční detaily, zvažovat, zdali celou konstrukci nebo pouze její části navrhnout ze železobetonu nebo z předpjatého betonu a volit výrobní technologii. Dále je nutno uvážit možné vlivy smršťování betonu, dotvarováni betonu a změny teploty prostředí na konstrukci, příp. též vliv výraznějších rozdílů v sedání základů na konstrukci honu stavby. Negativní vlivy uvedených faktorů je zapotřebí omezit jak vhodným konstrukčním řešením objektu, tak správným návrhem výrobní technologie. Ve složitějších případech se vypracují alternativy návrhu nosné konstrukce a po jejich vyhodnocení se zvolí řešení optimální.
Vytvoření výstižného statického modelu konstrukce je závislé na znalostech. tvořivé schopnosti a zkušenosti stavebního inženýra - statika. Podrobným statickým výpočtem se ověří, případné i upřesní, předběžný tvar konstrukce a druhy materiálů. Vypracuje se výkresová dokumentace, tj. výkresy tvaru konstrukce, výkresy výztuže, skladby, podrobností a zpracuje se technická zpráva.
Klíčová slova:
prvky a konstrukce
beton
výztuž
stropní konstrukce
konstrukční prvky
schodiště
Obsah:
- 1 Úvod -5-
1.1 Cíle -5-
1.2 Požadované znalosti -5-
1.3 Doba potřebná ke studiu -5-
1.4 Klíčová slova -5-
1.5 Metodicky7 návod na práci s textem -5-
2 Poznámky k návrhu prvku a konstrukcí -7-
2.1 Postup při návrhu konstrukce -7-
2.2 Volba technologie vyztužení a materiálů -7-
2.2.1 Beton -8-
2.2.2 Výztuž -8-
2.3 Tvar průřezu prvků -9-
2.4 Konstrukční prvky -9-
2.5 Stanovení silových a přetvářných účinků zatížení, výpočetní modely 11
2.5.1 Idealizace geometrie konstrukce -14-
2.5.2 Stanovení statických veličin a přípustná mha redistribuce -17-
2.5.3 Zjednodušený výpočet sil a momentů u spojitých trámu a desek -20-
2.5.4 Redukce sil a ohybových momentů nad podporami a ve styčnících -22-
2.6 Roznášení zatížení a jeho účinků -23-
2.6.1 Roznášení zatížení tloušťkou prvku -24-
2.6.2 Roznášení zatížení a jejich účinků ve směrech kolmých na směr působení zatížení -24-
2.7 Autotest -26-
3 Stropní konstrukce -27-
3.1 Konstrukční řešení a statické působení stropů -27-
3.2 Deskové stropy pnuté v jednom směni -31-
3.3 Trámové stropy -38-
3.4 Aurorest -40-
3.5 Příklad -41-
4 Vybrané konstrukční prvky -47-

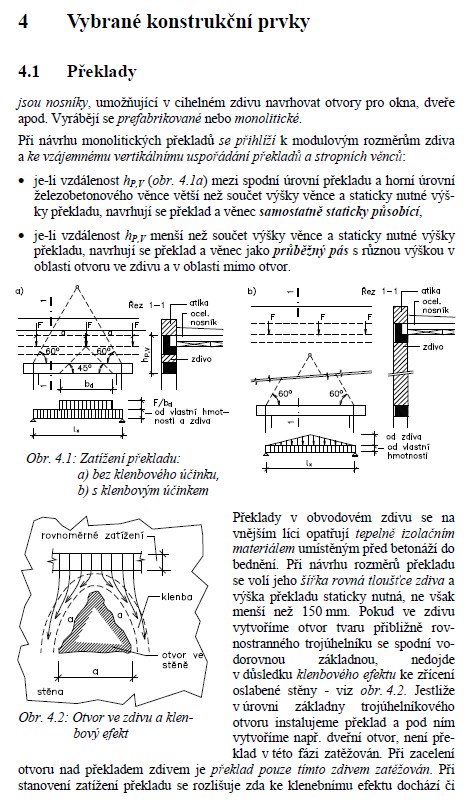

4.1 Překlady -47-
4.2 Vyložené konstrukce - přístřešky, římsy, balkóny -48-
4.3 Schodiště -50-
4.3.1 Zatížení schodišť -50-
4.3.2 Schody vyložené -50-
4.3.3 Schody oboustranně podporované -54-
4.3.4 Schodnice -56-

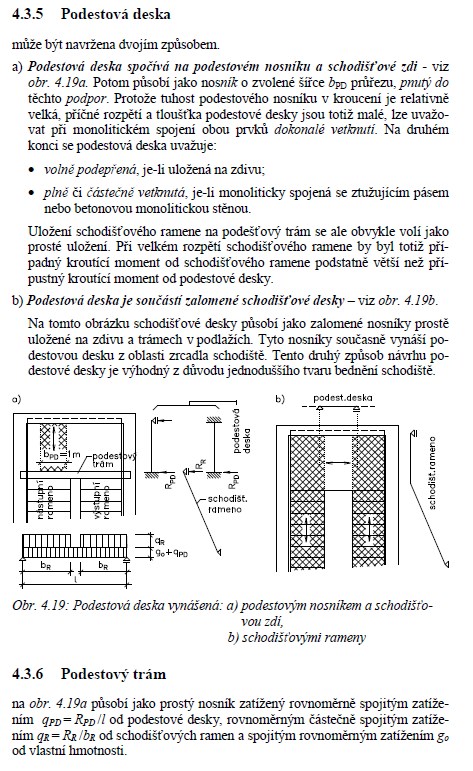

4.3.5 Podestová deska -59-
4.3.6 Podestový trám -59-
4.3.7 Schody deskové -60-
4.4 Autotest -62-
5 Závěr -63-
5.1 Shrnutí -63-
5.2 Studijní prameny -63-
5.2.1 Seznam použité literatury -63-
5.2.2 Seznam doplňkové studijní literatury -63-
5.2.3 Odkazy na další studijní zdroje a prameny -63-
