Přibližný výpočet radiálního kompresoru GTD-350

«»
Přípona
.docx
Typ
semestrální práce
Stažené
2 x
Velikost
1,4 MB
Jazyk
český
ID projektu
12964
Poslední úprava
12.11.2018
Zobrazeno
873 x
Autor:
winnetou
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

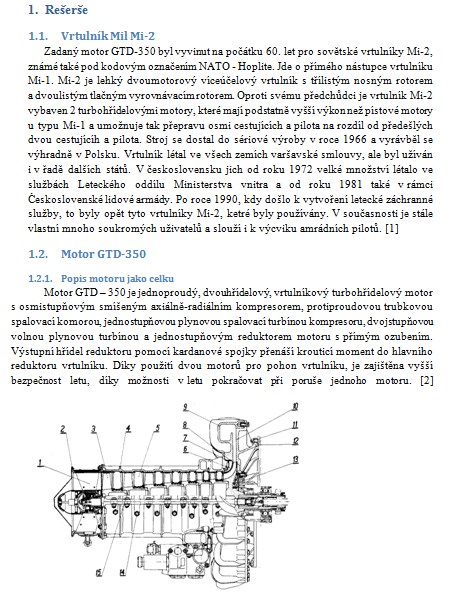

1. Rešerše

1.1. Vrtulník Mil Mi-2

Zadaný motor GTD-350 byl vyvinut na počátku 60. let pro sovětské vrtulníky Mi-2, známé také pod kodovým označením NATO - Hoplite. Jde o přímého nástupce vrtulníku Mi-1. Mi-2 je lehký dvoumotorový víceúčelový vrtulník s třílistým nosným rotorem a dvoulistým tlačným vyrovnávacím rotorem. Oproti svému předchůdci je vrtulník Mi-2 vybaven 2 turbohřídelovými motory, které mají podstatně vyšší výkon než pístové motory u typu Mi-1 a umožnuje tak přepravu osmi cestujících a pilota na rozdíl od předešlých dvou cestujícíh a pilota. Stroj se dostal do sériové výroby v roce 1966 a vyrávběl se výhradně v Polsku. Vrtulník létal ve všech zemích varšavské smlouvy, ale byl užíván i v řadě dalších států. V československu jich od roku 1972 velké množství létalo ve službách Leteckého oddílu Ministerstva vnitra a od roku 1981 také v rámci Československé lidové armády. Po roce 1990, kdy došlo k vytvoření letecké záchranné služby, to byly opět tyto vrtulníky Mi-2, ketré byly používány. V současnosti je stále vlastní mnoho soukromých uživatelů a slouží i k výcviku amrádních pilotů. [1]

Klíčová slova:

oběžné kolo

difuzor

radiální kompresor

teplota vzduchu

výstupní soustava

odstředivý kompresor



Obsah:
  • 1. Obsah
    1. Obsah 2
    2. Výpočet 5
    2.1. Zadání 5
    2.2. Výpočet oběžného kola 6
    2.2.1. Určení základních parametrů na vstupu do kompresoru 6
    2.2.2. Určení parametrů na vstupu do oběžného kola kompresoru 6
    2.2.3. Výpočet adiabatické práce kompresoru 7
    2.2.4. Výpočet obvodové rychlosti na výstupu z oběžného kola u2 7
    2.2.5. Stanovení absolutní rychlosti na vstupu do oběžného kola c1 8
    2.2.6. Parametry na vstupu do oběžného kola na středním průměru 8
    2.2.7. Výpočet vnějšího průměru na vstupu do oběžného kola radiálního kompresoru 9
    2.2.8. Stanovení středního průměru na vstupu do oběžného kola 9
    2.2.9. Stanovení vnějšího průměru oběžného kola odstředivého kompresoru 10
    2.2.10. Výpočet otáček radiálního kompresoru 10
    2.2.11. Výpočet vstupních obvodových rychlostí oběžného kola kompresoru 10
    2.2.12. Výpočet vstupních relativních rychlostí oběžného kola kompresoru 11
    2.2.13. Výpočet statické teploty na vstupu do oběžného kola 11
    2.2.14. Machovo číslo relativního proudu vzduchu na vstupu do oběžného kola 12
    2.2.15. Určení úhlu 1 12
    2.2.16. Kontrola voleného součinitele skluzu  13
    2.2.17. Celková teplota vzduchu za oběžným kolem T2C 13
    2.2.18. Absolutní rychlost na výstupu z oběžného kola kompresoru 13
    2.2.19. Statická teplota na výstupu z oběžného kola radiální kompresoru 14
    2.2.20. Machovo číslo na výstupu z oběžného kola radiálního kompresoru 14
    2.2.21. Ztráty při průtoku vzduchu oběžným kolem 14
    2.2.22. Stanovení polytropického exponentu stlačení v oběžném kole 15
    2.2.23. Statický tlak na výstupu z oběžného kola radiálního kompresoru 15
    2.2.24. Hustota vzduchu na výstupu z oběžného kola radiálního kompresoru 15
    2.2.25. Stanovení šířky oběžného kola na výstupu 16
    2.2.26. Závěr k výpočtu oběžného kola 16

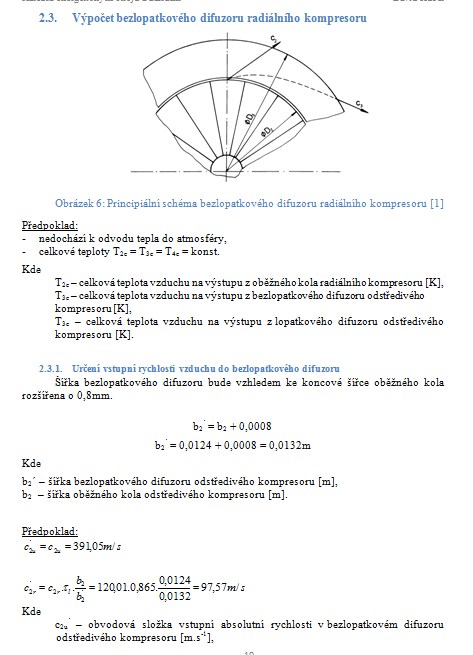

    2.3. Výpočet bezlopatkového difuzoru radiálního kompresoru 17
    2.3.1. Určení vstupní rychlosti vzduchu do bezlopatkového difuzoru 17
    2.3.2. Stanovení středního úhlu na vstupu do bezlopatkového difuzoru 18
    2.3.3. Volba délky bezlopatkového difuzoru 18
    2.3.4. Výpočet středního úhlu na výstupu z bezlopatkového difuzoru 18
    2.3.5. Absolutní rychlost na výstupu z bezlopatkového difuzoru 19
    2.3.6. Statická teplota vzduchu na výstupu z bezlopatkového difuzoru 19
    2.3.7. Třecí práce v bezlopatkovém difuzoru 20
    2.3.8. Polytropický exponent stlačení v bezlopatkovém difuzoru 20
    2.3.9. Specifická hmotnost na výstupu z bezlopatkového difuzoru 20
    2.3.10. Statický tlak na výstupu z bezlopatkového difuzoru 21
    2.3.11. Kontrola velikosti Machova čísla na výstupu z bezlopatkového difuzoru 21
    2.3.12. Závěr k výpočtu bezlopatkového difuzoru 21
    2.4. Výpočet lopatkového difuzoru radiálního kompresoru 22
    2.4.1. Volba výstupního úhlu proudu vzduchu z lopatkového difuzoru 22
    2.4.2. Stanovení úhlu lopatky na výstupu z lopatkového difuzoru 22
    2.4.3. Volba poměru průměrů D4/D3 22
    2.4.4. Určení délky střední křivky lopatky 23
    2.4.5. Určení úhlu rozevření kanálu lopatkového difuzoru 23
    2.4.6. Volba výstupní rychlosti z lopatkového difuzoru odstředivého kompresoru 23
    2.4.7. Výpočet statické teploty vzduchu na výstupu z lopatkového difuzoru odstředivého kompresoru 23
    2.4.8. Stanovení třecí práce v lopatkovém difuzoru odstředivého kompresoru 23
    2.4.9. Určení polytropického exponentu stlačení v lopatkovém difuzoru odstředivého kompresoru 24
    2.4.10. Stanovení specifické hmotnosti vzduchu na výstupu z lopatkového difuzoru odstředivého kompresoru 24
    2.4.11. Kontrola volby výstupní absolutní rychlosti c4 na výstupu z lopatkového difuzoru odstředivého kompresoru 24
    2.4.12. Závěr k difuzorům 24
    2.5. Výpočet výstupní soustavy 25
    2.5.1. Ztráty při průtoku kolenovým výstupem je možné přibližně vyjádřit vztahem: 25
    2.5.2. Volba středního průměru na výstupu D5 25
    2.5.3. Stanovení obvodové složky absolutní rychlosti c5u 25
    2.5.4. Volba výstupní rychlosti c5 26
    2.5.5. Stanovení stavových parametrů na výstupu z odstředivého kompresoru 26

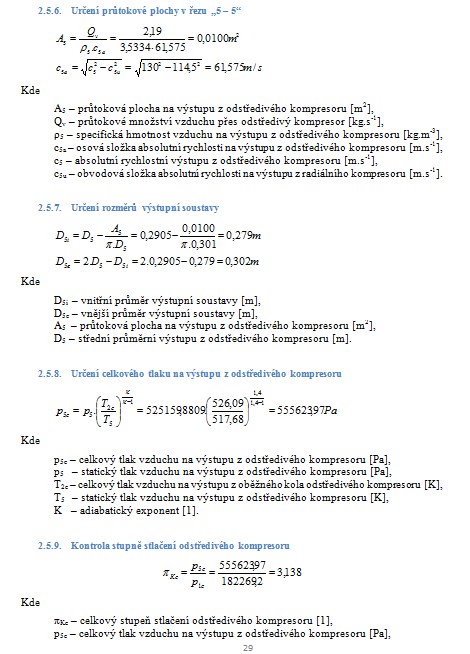

    2.5.6. Určení průtokové plochy v řezu „5 - 5“ 26
    2.5.7. Určení rozměrů výstupní soustavy 27
    2.5.8. Určení celkového tlaku na výstupu z odstředivého kompresoru 27
    2.5.9. Kontrola stupně stlačení odstředivého kompresoru 27
    2.5.10. Kontrola celkové účinnosti odstředivého kompresoru 28
    2.5.11. Zhodnocení výpočtu odstředivého kompresoru 28
    3. Vypočtené parametry 29
    4. Použité zdroje 32
