Přibližný výpočet odstředivého kompresoru motoru „M-701“
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 0 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 12955 |
| Poslední úprava 12.11.2018 |
Zobrazeno 747 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
91,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Plynové turbiny a turbokompresory
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:14 stran

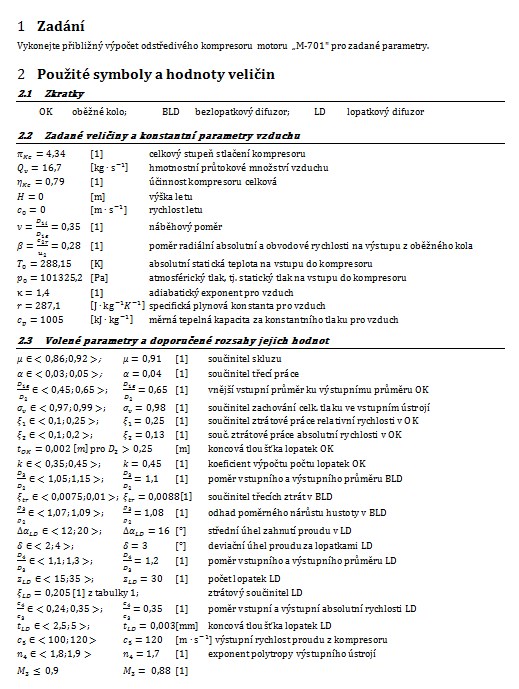

Zadání
Vykonejte přibližný výpočet odstředivého kompresoru motoru „M-701" pro zadané parametry.
Použité symboly a hodnoty veličin
Zkratky
OK oběžné kolo; BLD bezlopatkový difuzor; LD lopatkový difuzor
Zadané veličiny a konstantní parametry vzduchu
π_Kc=4,34 [1] celkový stupeň stlačení kompresoru
Q_v=16,7 [kg∙s^(-1) ] hmotnostní průtokové množství vzduchu
η_Kc=0,79 [1] účinnost kompresoru celková
H=0 [m] výška letu
c_0=0 [m∙s^(-1)] rychlost letu
ν=D_1i/D_1e =0,35 [1] náběhový poměr
β=c_2r/u_2 =0,28 [1] poměr radiální absolutní a obvodové rychlosti na výstupu z oběžného kola
T_0=288,15 [K] absolutní statická teplota na vstupu do kompresoru
p_0=101325,2 [Pa] atmosférický tlak, tj. statický tlak na vstupu do kompresoru
κ=1,4 [1] adiabatický exponent pro vzduch
r=287,1 [J∙kg^(-1) K^(-1) ] specifická plynová konstanta pro vzduch
c_p=1005 [kJ∙kg^(-1) ] měrná tepelná kapacita za konstantního tlaku pro vzduch
Vykonejte přibližný výpočet odstředivého kompresoru motoru „M-701" pro zadané parametry.
Použité symboly a hodnoty veličin
Zkratky
OK oběžné kolo; BLD bezlopatkový difuzor; LD lopatkový difuzor
Zadané veličiny a konstantní parametry vzduchu
π_Kc=4,34 [1] celkový stupeň stlačení kompresoru
Q_v=16,7 [kg∙s^(-1) ] hmotnostní průtokové množství vzduchu
η_Kc=0,79 [1] účinnost kompresoru celková
H=0 [m] výška letu
c_0=0 [m∙s^(-1)] rychlost letu
ν=D_1i/D_1e =0,35 [1] náběhový poměr
β=c_2r/u_2 =0,28 [1] poměr radiální absolutní a obvodové rychlosti na výstupu z oběžného kola
T_0=288,15 [K] absolutní statická teplota na vstupu do kompresoru
p_0=101325,2 [Pa] atmosférický tlak, tj. statický tlak na vstupu do kompresoru
κ=1,4 [1] adiabatický exponent pro vzduch
r=287,1 [J∙kg^(-1) K^(-1) ] specifická plynová konstanta pro vzduch
c_p=1005 [kJ∙kg^(-1) ] měrná tepelná kapacita za konstantního tlaku pro vzduch
Klíčová slova:
oběžné kolo
bezlopatkový difuzor
výstupní ústrojí
absolutní rychlost
odstředivý kompresor
Obsah:
- 1 Zadání 4
2 Použité symboly a hodnoty veličin 4
2.1 Zkratky 4
2.2 Zadané veličiny a konstantní parametry vzduchu 4
2.3 Volené parametry a doporučené rozsahy jejich hodnot 4
2.4 Počítané parametry 5
2.5 Ostatní dolní indexy: 5
3 Výpočet 6
3.1 Výpočet parametrů oběžného kola 6
3.1.1 Termodynamické parametry ve vstupním průřezu a výstupní rychlost z OK 6
3.1.2 Geometrie a otáčky OK 6
3.1.3 Rozložení parametrů proudu ve vstupním průřezu OK 7
3.1.4 Návrh počtu lopatek OK a kontrola součinitele skluzu 8
3.1.5 Termodynamické parametry ve výstupním průřezu OK a ztráty v OK 8
3.1.6 Šířka OK 8
3.2 Výpočet parametrů bezlopatkového difuzoru 9
3.2.1 Geometrie BLD a úhly proudění v BLD 9
3.2.2 Statická teplota vzduchu na výstupu z bezlopatkového difuzoru 9
3.2.3 Absolutní rychlost na výstupu z bezlopatkového difuzoru 9
3.2.4 Třecí práce v bezlopatkovém difuzoru 9
3.2.5 Polytropický exponent stlačení v bezlopatkovém difuzoru n2 9
3.2.6 Specifická hmotnost na výstupu z bezlopatkového difuzoru 9
3.2.7 Statický tlak na výstupu z bezlopatkového difuzoru 9
3.2.8 Kontrola velikosti Machova čísla na výstupu z bezlopatkového difuzoru tlak na výstupu z bezlopatkového difuzoru 10

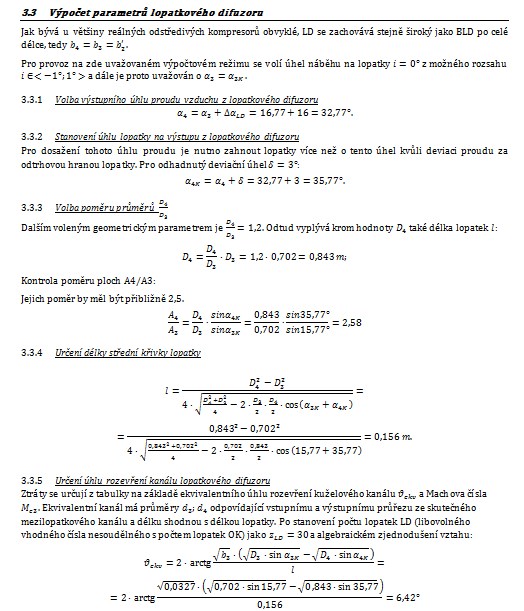

3.3 Výpočet parametrů lopatkového difuzoru 10
3.3.1 Volba výstupního úhlu proudu vzduchu z lopatkového difuzoru 10
3.3.2 Stanovení úhlu lopatky na výstupu z lopatkového difuzoru 10
3.3.3 Volba poměru průměrů D4D3 10
3.3.4 Určení délky střední křivky lopatky 10
3.3.5 Určení úhlu rozevření kanálu lopatkového difuzoru 10
3.3.6 Volba výstupní rychlosti z lopatkového difuzoru odstředivého kompresoru 11
3.3.7 Výpočet statické teploty vzduchu na výstupu z lopatkového difuzoru odstředivého kompresoru 11
3.3.8 Stanovení třecí práce v lopatkovém difuzoru odstředivého kompresoru 11
3.3.9 Určení polytropického exponentu stlačení lopatkového difuzoru odstředivého kompresoru 11
3.3.10 Stanovení specifické hmotnosti vzduchu na výstupu z lopatkového difuzoru odstředivého kompresoru 11
3.3.11 Statický tlak na výstupu z lopatkového difuzoru 11
3.3.12 Kontrola volby výstupní absolutní rychlosti c4 na výstupu z lopatkového difuzoru odstředivého kompresoru 11
3.4 Výpočet parametrů prstencového výstupního ústrojí 11
3.4.1 Volba středního průměru na výstupu D5 11
3.4.2 Stanovení obvodové složky absolutní rychlosti c5u 12
3.4.3 Stanovení stavových parametrů na výstupu z odstředivého kompresoru 12
3.4.4 Určení průtokové plochy v řezu „5 - 5“ 12
3.4.5 Určení rozměrů výstupní soustavy 12
3.4.6 Určení celkového tlaku na výstupu z odstředivého kompresoru 12
3.4.7 Kontrola stupně stlačení odstředivého kompresoru 12
3.4.8 Kontrola celkové účinnosti odstředivého kompresoru 12
4 Závěr 12
