Vypracované otázky k testu z Technologie montování
«»
| Přípona .docx |
Typ vypracované otázky |
Stažené 0 x |
| Velikost 2,1 MB |
Jazyk český |
ID projektu 7989 |
| Poslední úprava 09.05.2016 |
Zobrazeno 1 054 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
87,2% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Technická měření
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:5 stran

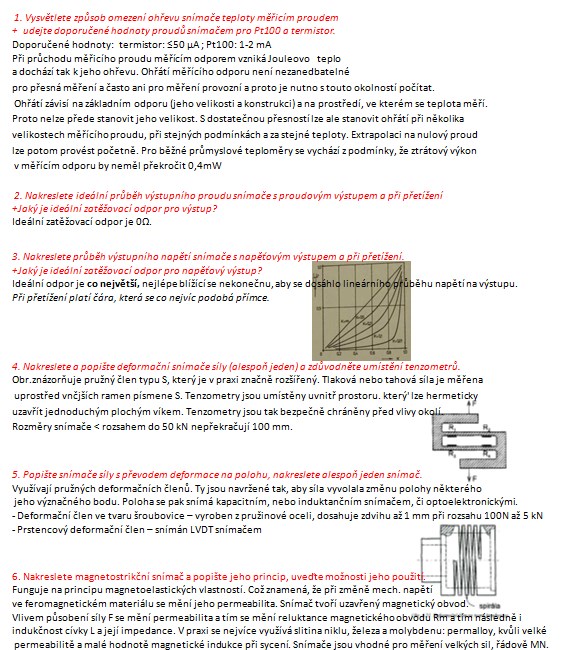

1. Vysvětlete způsob omezení ohřevu snímače teploty měřicím proudem
+ udejte doporučené hodnoty proudů snímačem pro Pt100 a termistor.
Doporučené hodnoty: termistor: ≤50 μA ; Pt100: 1-2 mA
Při průchodu měřicího proudu měřícím odporem vzniká Jouleovo teplo
a dochází tak k jeho ohřevu. Ohřátí měřícího odporu není nezanedbatelné
pro přesná měření a často ani pro měření provozní a proto je nutno s touto okolností počítat.
Ohřátí závisí na základním odporu (jeho velikosti a konstrukci) a na prostředí, ve kterém se teplota měří.
Proto nelze přede stanovit jeho velikost. S dostatečnou přesností lze ale stanovit ohřátí při několika
velikostech měřícího proudu, při stejných podmínkách a za stejné teploty. Extrapolaci na nulový proud
lze potom provést početně. Pro běžné průmyslové teploměry se vychází z podmínky, že ztrátový výkon
v měřícím odporu by neměl překročit 0,4mW
2. Nakreslete ideální průběh výstupního proudu snímače s proudovým výstupem a při přetížení
+Jaký je ideální zatěžovací odpor pro výstup?
Ideální zatěžovací odpor je 0Ω.
3. Nakreslete průběh výstupního napětí snímače s napěťovým výstupem a při přetížení.
+Jaký je ideální zatěžovací odpor pro napěťový výstup?
Ideální odpor je co největší, nejlépe blížící se nekonečnu, aby se dosáhlo lineárního průběhu napětí na výstupu.
Při přetížení platí čára, která se co nejvíc podobá přímce.
4. Nakreslete a popište deformační snímače síly (alespoň jeden) a zdůvodněte umístění tenzometrů.
Obr.znázorňuje pružný člen typu S, který je v praxi značně rozšířený. Tlaková nebo tahová síla je měřena
uprostřed vnčjších ramen písmene S. Tenzometry jsou umístěny uvnitř prostoru. který' lze hermeticky
uzavřít jednoduchým plochým víkem. Tenzometry jsou tak bezpečně chráněny před vlivy okolí.
Rozměry snímače < rozsahem do 50 kN nepřekračují 100 mm.
5. Popište snímače síly s převodem deformace na polohu, nakreslete alespoň jeden snímač.
Využívají pružných deformačních členů. Ty jsou navržené tak, aby síla vyvolala změnu polohy některého
jeho význačného bodu. Poloha se pak snímá kapacitním, nebo induktančním snímačem, či optoelektronickými.
- Deformační člen ve tvaru šroubovice - vyroben z pružinové oceli, dosahuje zdvihu až 1 mm při rozsahu 100N až 5 kN
- Prstencový deformační člen - snímán LVDT snímačem
+ udejte doporučené hodnoty proudů snímačem pro Pt100 a termistor.
Doporučené hodnoty: termistor: ≤50 μA ; Pt100: 1-2 mA
Při průchodu měřicího proudu měřícím odporem vzniká Jouleovo teplo
a dochází tak k jeho ohřevu. Ohřátí měřícího odporu není nezanedbatelné
pro přesná měření a často ani pro měření provozní a proto je nutno s touto okolností počítat.
Ohřátí závisí na základním odporu (jeho velikosti a konstrukci) a na prostředí, ve kterém se teplota měří.
Proto nelze přede stanovit jeho velikost. S dostatečnou přesností lze ale stanovit ohřátí při několika
velikostech měřícího proudu, při stejných podmínkách a za stejné teploty. Extrapolaci na nulový proud
lze potom provést početně. Pro běžné průmyslové teploměry se vychází z podmínky, že ztrátový výkon
v měřícím odporu by neměl překročit 0,4mW
2. Nakreslete ideální průběh výstupního proudu snímače s proudovým výstupem a při přetížení
+Jaký je ideální zatěžovací odpor pro výstup?
Ideální zatěžovací odpor je 0Ω.
3. Nakreslete průběh výstupního napětí snímače s napěťovým výstupem a při přetížení.
+Jaký je ideální zatěžovací odpor pro napěťový výstup?
Ideální odpor je co největší, nejlépe blížící se nekonečnu, aby se dosáhlo lineárního průběhu napětí na výstupu.
Při přetížení platí čára, která se co nejvíc podobá přímce.
4. Nakreslete a popište deformační snímače síly (alespoň jeden) a zdůvodněte umístění tenzometrů.
Obr.znázorňuje pružný člen typu S, který je v praxi značně rozšířený. Tlaková nebo tahová síla je měřena
uprostřed vnčjších ramen písmene S. Tenzometry jsou umístěny uvnitř prostoru. který' lze hermeticky
uzavřít jednoduchým plochým víkem. Tenzometry jsou tak bezpečně chráněny před vlivy okolí.
Rozměry snímače < rozsahem do 50 kN nepřekračují 100 mm.
5. Popište snímače síly s převodem deformace na polohu, nakreslete alespoň jeden snímač.
Využívají pružných deformačních členů. Ty jsou navržené tak, aby síla vyvolala změnu polohy některého
jeho význačného bodu. Poloha se pak snímá kapacitním, nebo induktančním snímačem, či optoelektronickými.
- Deformační člen ve tvaru šroubovice - vyroben z pružinové oceli, dosahuje zdvihu až 1 mm při rozsahu 100N až 5 kN
- Prstencový deformační člen - snímán LVDT snímačem
Klíčová slova:
měřící proud
deformace polohy
elastomer
jednotka tlaku
absolutní tlak
Obsah:
- 1. Vysvětlete způsob omezení ohřevu snímače teploty měřicím proudem
+ udejte doporučené hodnoty proudů snímačem pro Pt100 a termistor.
2. Nakreslete ideální průběh výstupního proudu snímače s proudovým výstupem a při přetížení
+Jaký je ideální zatěžovací odpor pro výstup?
3. Nakreslete průběh výstupního napětí snímače s napěťovým výstupem a při přetížení.
+Jaký je ideální zatěžovací odpor pro napěťový výstup?
4. Nakreslete a popište deformační snímače síly (alespoň jeden) a zdůvodněte umístění tenzometrů.
5. Popište snímače síly s převodem deformace na polohu, nakreslete alespoň jeden snímač.
6. Nakreslete magnetostrikční snímač a popište jeho princip, uveďte možnosti jeho použití.
7. Nakreslete magnetoanizotropní snímač a popište jeho princip, uveďte možnosti jeho použití.
8. Vysvětlete princip piezoelektrického snímače síly, uveďte možnosti jeho použití.
9. Nakreslete kapacitní snímač síly a vysvětlete jeho princip, uveďte možnosti jeho použití.
10. Nakreslete snímač na bázi vodivého elastomeru, uveďte možnosti jeho použití.
11. Nakreslete snímač kroutícího momentu (tenzometrická hřídel) a vysvětlete její princip.
12. Uveďte definici jednotky tlaku podle SI. Uveďte, s jakými dalšími jednotkami tlaku se můžete v průmyslu setkat a napište jejich vzájemné převodní poměry (řádově).
13. Definujte absolutní tlak, přetlak, resp. podtlak, celkový a kinetický tlak, hydrostatický tlak a uveďte příslušné jednotky.
14. Nakreslete zvonový tlakoměr a uveďte vztah pro výpočet měřeného tlaku.
15. Nakreslete a vysvětlete princip U-trubicového tlakoměru. Ukažte způsob výpočtu tlaku ze známých údajů měřidla.
...
...
...
27. Nakreslete a vysvětlete princip snímače rychlosti s fotoelektrickým senzorem.
28. Nakreslete a vysvětlete princip snímače rychlosti s induktančním senzorem.
29. Nakreslete a vysvětlete princip snímače rychlosti s Hallovou sondou.
30. Nakreslete a vysvětlete princip měření rychlosti
stroboskopem. Popište správný postup měření.
31. Uveďte, jaké znáte způsoby snímání výšky hladiny.

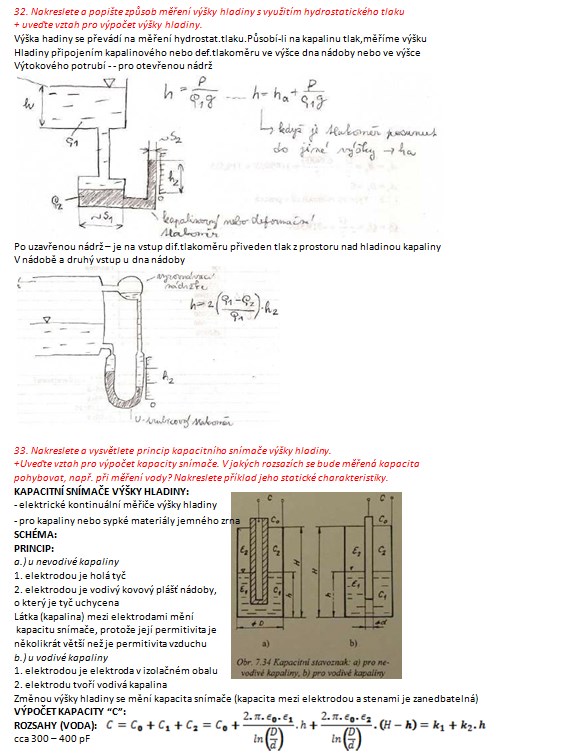

32. Nakreslete a popište způsob měření výšky hladiny s využitím hydrostatického tlaku
+ uveďte vztah pro výpočet výšky hladiny.
33. Nakreslete a vysvětlete princip kapacitního snímače výšky hladiny.
+Uveďte vztah pro výpočet kapacity snímače. V jakých rozsazích se bude měřená kapacita pohybovat, např. při měření vody? Nakreslete příklad jeho statické charakteristiky.
34. Nakreslete a vysvětlete princip ultrazvukového snímače výšky hladiny.
35. Nakreslete Pitotovu a Prandlovu trubici, vysvětlete rozdíl mezi nimi. Jaké veličiny sondy měří?
36. Nakreslete a vysvětlete princip měření průtoku žhaveným drátkovým anemometrem.
