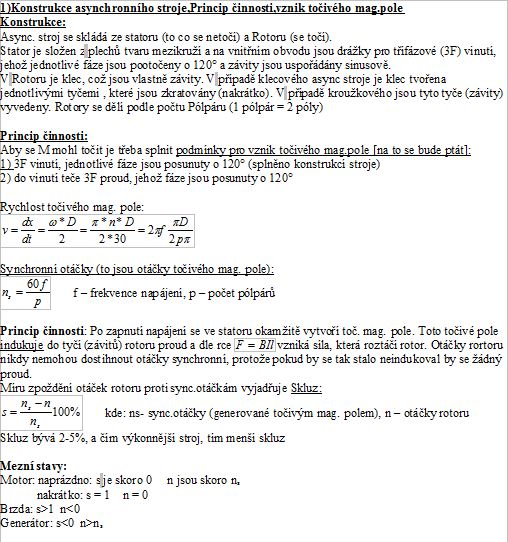

1) Konstrukce asynchronního stroje,Princip činnosti,vznik točivého mag.pole
Konstrukce:
Async. stroj se skládá ze statoru (to co se netočí) a Rotoru (se točí).
Stator je složen z plechů tvaru mezikruží a na vnitřním obvodu jsou drážky pro třífázové (3F) vinutí, jehož jednotlivé fáze jsou pootočeny o 120° a závity jsou uspořádány sinusově.
V Rotoru je klec, což jsou vlastně závity. V případě klecového async stroje je klec tvořena jednotlivými tyčemi , které jsou zkratovány (nakrátko). V případě kroužkového jsou tyto tyče (závity) vyvedeny. Rotory se dělí podle počtu Pólpáru (1 pólpár = 2 póly)
Princip činnosti:
Aby se M mohl točit je třeba splnit podmínky pro vznik točivého mag.pole [na to se bude ptát]:
1) 3F vinutí, jednotlivé fáze jsou posunuty o 120° (splněno konstrukcí stroje)
2) do vinutí teče 3F proud, jehož fáze jsou posunuty o 120°
Rychlost točivého mag. pole:
Synchronní otáčky (to jsou otáčky točivého mag. pole):
f - frekvence napájení, p - počet pólpárů
Princip činnosti: Po zapnutí napájení se ve statoru okamžitě vytvoří toč. mag. pole. Toto točivé pole indukuje do tyčí (závitů) rotoru proud a dle rce vzniká síla, která roztáčí rotor. Otáčky rortoru nikdy nemohou dostihnout otáčky synchronní, protože pokud by se tak stalo neindukoval by se žádný proud.
Míru zpoždění otáček rotoru proti sync.otáčkám vyjadřuje Skluz:
kde: ns- sync.otáčky (generované točivým mag. polem), n - otáčky rotoru
Skluz bývá 2-5%, a čím výkonnější stroj, tím menší skluz
Mezní stavy:
Motor: naprázdno: s je skoro 0 n jsou skoro ns
nakrátko: s = 1 n = 0
Brzda: s>1 n<0
Generátor: s<0 n>ns
Konstrukce:
Async. stroj se skládá ze statoru (to co se netočí) a Rotoru (se točí).
Stator je složen z plechů tvaru mezikruží a na vnitřním obvodu jsou drážky pro třífázové (3F) vinutí, jehož jednotlivé fáze jsou pootočeny o 120° a závity jsou uspořádány sinusově.
V Rotoru je klec, což jsou vlastně závity. V případě klecového async stroje je klec tvořena jednotlivými tyčemi , které jsou zkratovány (nakrátko). V případě kroužkového jsou tyto tyče (závity) vyvedeny. Rotory se dělí podle počtu Pólpáru (1 pólpár = 2 póly)
Princip činnosti:
Aby se M mohl točit je třeba splnit podmínky pro vznik točivého mag.pole [na to se bude ptát]:
1) 3F vinutí, jednotlivé fáze jsou posunuty o 120° (splněno konstrukcí stroje)
2) do vinutí teče 3F proud, jehož fáze jsou posunuty o 120°
Rychlost točivého mag. pole:
Synchronní otáčky (to jsou otáčky točivého mag. pole):
f - frekvence napájení, p - počet pólpárů
Princip činnosti: Po zapnutí napájení se ve statoru okamžitě vytvoří toč. mag. pole. Toto točivé pole indukuje do tyčí (závitů) rotoru proud a dle rce vzniká síla, která roztáčí rotor. Otáčky rortoru nikdy nemohou dostihnout otáčky synchronní, protože pokud by se tak stalo neindukoval by se žádný proud.
Míru zpoždění otáček rotoru proti sync.otáčkám vyjadřuje Skluz:
kde: ns- sync.otáčky (generované točivým mag. polem), n - otáčky rotoru
Skluz bývá 2-5%, a čím výkonnější stroj, tím menší skluz
Mezní stavy:
Motor: naprázdno: s je skoro 0 n jsou skoro ns
nakrátko: s = 1 n = 0
Brzda: s>1 n<0
Generátor: s<0 n>ns
Klíčová slova:
magnetické pole
asynchronní motor
dotykové napětí
elektrický pohon
dimenzování
instalace
Obsah:
- 1)Konstrukce asynchronního stroje,Princip činnosti,vznik točivého mag.pole
2)Měření naprázdno asynchronního stroje,určení ztrát
3)Měření nakrátko asynchronního stroje,určení ztrát
4)Náhradní schéma asynchronního stroje a fyzikální. význam parametrů
5)Činnost asynchronního stroje v oblasti motorické,generátorické a brzdné-fyzikální podstata.
6)Energetická bilance AM
7)Konstrukce kruhového diagramu AS
8)Momentová a proudová charakteristika AM,záběrový a maximální monet
9)Spouštění asynchronních motorů s rotorem kroužkovým
10)Spouštění asynchronních motorů klecových
11)Způsoby regulace otáček AM
12)Regulace otáček AM měniči kmitočtu,pulsní šířková modulace,střídače
13)Jednofázový AM,fyzikální vysvětlení principu činnosti,sousledné a zpětné pole
14)Momentová charakteristika jednofázového AM
15)Zapojení třífázového AM na jednofázové síti
16)Synchronní stroje - fyzikální podstata činnosti a konstrukce,stabilita
17)Charakteristika naprázdno synchronního stroje
18)Odvození zatěžovacích charakteristik synchronních generátorů pomocí fázorového diagramu
19)Podmínky fázování na tvrdou sít' a jejich splnění
20)Fázování na tmu synchronního generátoru,fyzikální princip

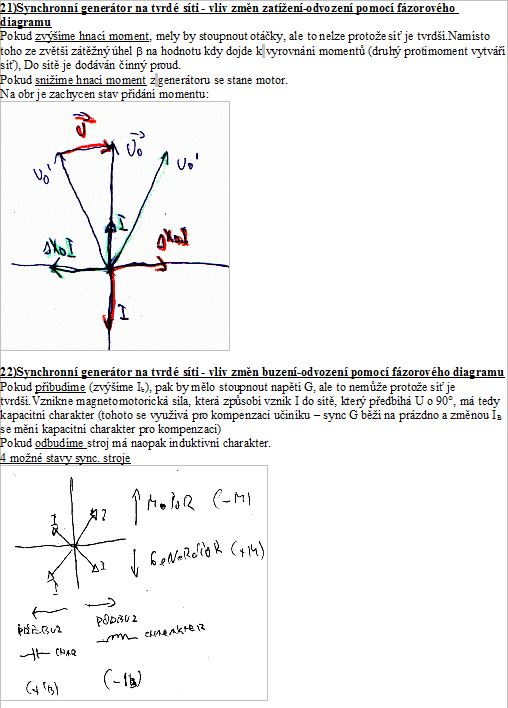

21)Synchronní generátor na tvrdé síti - vliv změn zatížení-odvození pomocí fázorového diagramu
22)Synchronní generátor na tvrdé síti - vliv změn buzení-odvození pomocí fázorového diagramu
23)Synchronní motor-odvození průběhu momentu v závislosti na zátěžném úhlu
24) Ochrana nulováním -sítě: TN-S,TN-C,TN-C-S
25)Ochrana zeměním sítě TT;IT
26)Ochrana před dotykovým napětím : proudové a napěťové chrániče
27) Rozběhová rovnice el.pohonu a její řešení graficko-početní metodou
28)Redukce momentu setrvačnosti na hřídel elektromotoru
29)Redlukce zátěžného momentu na hřídel elektromotoru
30)Oteplovací rovnice a její řešení z nulového a nenulového počátečního oteplení
31)Ochlazovací rovnice a její řešení
32)Dimenzování elektrického pohonu při trvalém zatížení
33)Dimenzování elektrického pohonu při krátkodobém zatížení
34)Dimenzování elektrického pohonu při přerušovaném zatížení
35)Elektrické teplo odporové,způsoby regulace teploty
36)Indukční ohřev-princip činnosti
37)Dielelektrický ohřev - princip činnosti,polarizace dielektrika
38)Projekt elektrické instalace (viz cvičení)
