Otázky k zápočtovému testu z Technologie montáží
«»
| Přípona .doc |
Typ vypracované otázky |
Stažené 0 x |
| Velikost 0,4 MB |
Jazyk český |
ID projektu 7991 |
| Poslední úprava 09.05.2016 |
Zobrazeno 1 242 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
89,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Technická měření
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:10 stran

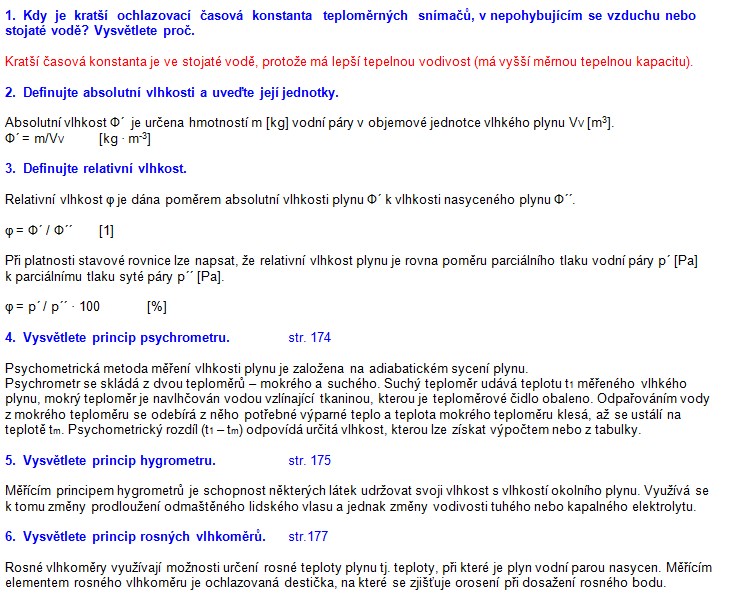

1. Kdy je kratší ochlazovací časová konstanta teploměrných snímačů, v nepohybujícím se vzduchu nebo stojaté vodě? Vysvětlete proč.
Kratší časová konstanta je ve stojaté vodě, protože má lepší tepelnou vodivost (má vyšší měrnou tepelnou kapacitu).
2. Definujte absolutní vlhkosti a uveďte její jednotky.
Absolutní vlhkost Ф´ je určena hmotností m [kg] vodní páry v objemové jednotce vlhkého plynu VV [m3].
Ф´ = m/VV [kg • m-3]
3. Definujte relativní vlhkost.
Relativní vlhkost φ je dána poměrem absolutní vlhkosti plynu Ф´ k vlhkosti nasyceného plynu Ф´´.
φ = Ф´ / Ф´´ [1]
Při platnosti stavové rovnice lze napsat, že relativní vlhkost plynu je rovna poměru parciálního tlaku vodní páry p´ [Pa] k parciálnímu tlaku syté páry p´´ [Pa].
φ = p´ / p´´ • 100 [%]
4. Vysvětlete princip psychrometru. str. 174
Psychometrická metoda měření vlhkosti plynu je založena na adiabatickém sycení plynu.
Psychrometr se skládá z dvou teploměrů - mokrého a suchého. Suchý teploměr udává teplotu t1 měřeného vlhkého plynu, mokrý teploměr je navlhčován vodou vzlínající tkaninou, kterou je teploměrové čidlo obaleno. Odpařováním vody z mokrého teploměru se odebírá z něho potřebné výparné teplo a teplota mokrého teploměru klesá, až se ustálí na teplotě tm. Psychometrický rozdíl (t1 - tm) odpovídá určitá vlhkost, kterou lze získat výpočtem nebo z tabulky.
5. Vysvětlete princip hygrometru. str. 175
Měřícím principem hygrometrů je schopnost některých látek udržovat svoji vlhkost s vlhkostí okolního plynu. Využívá se k tomu změny prodloužení odmaštěného lidského vlasu a jednak změny vodivosti tuhého nebo kapalného elektrolytu.
Kratší časová konstanta je ve stojaté vodě, protože má lepší tepelnou vodivost (má vyšší měrnou tepelnou kapacitu).
2. Definujte absolutní vlhkosti a uveďte její jednotky.
Absolutní vlhkost Ф´ je určena hmotností m [kg] vodní páry v objemové jednotce vlhkého plynu VV [m3].
Ф´ = m/VV [kg • m-3]
3. Definujte relativní vlhkost.
Relativní vlhkost φ je dána poměrem absolutní vlhkosti plynu Ф´ k vlhkosti nasyceného plynu Ф´´.
φ = Ф´ / Ф´´ [1]
Při platnosti stavové rovnice lze napsat, že relativní vlhkost plynu je rovna poměru parciálního tlaku vodní páry p´ [Pa] k parciálnímu tlaku syté páry p´´ [Pa].
φ = p´ / p´´ • 100 [%]
4. Vysvětlete princip psychrometru. str. 174
Psychometrická metoda měření vlhkosti plynu je založena na adiabatickém sycení plynu.
Psychrometr se skládá z dvou teploměrů - mokrého a suchého. Suchý teploměr udává teplotu t1 měřeného vlhkého plynu, mokrý teploměr je navlhčován vodou vzlínající tkaninou, kterou je teploměrové čidlo obaleno. Odpařováním vody z mokrého teploměru se odebírá z něho potřebné výparné teplo a teplota mokrého teploměru klesá, až se ustálí na teplotě tm. Psychometrický rozdíl (t1 - tm) odpovídá určitá vlhkost, kterou lze získat výpočtem nebo z tabulky.
5. Vysvětlete princip hygrometru. str. 175
Měřícím principem hygrometrů je schopnost některých látek udržovat svoji vlhkost s vlhkostí okolního plynu. Využívá se k tomu změny prodloužení odmaštěného lidského vlasu a jednak změny vodivosti tuhého nebo kapalného elektrolytu.
Klíčová slova:
teploměrný snímače
psychrometr
hygrometr
resolver
tepelný výkon
Obsah:
- 1. Kdy je kratší ochlazovací časová konstanta teploměrných snímačů, v nepohybujícím se vzduchu nebo stojaté vodě? Vysvětlete proč.
2. Definujte absolutní vlhkosti a uveďte její jednotky.
3. Definujte relativní vlhkost.
4. Vysvětlete princip psychrometru.
5. Vysvětlete princip hygrometru.
6. Vysvětlete princip rosných vlhkoměrů.
7. Nakreslete elektrické schéma resolveru a vysvětlete jeho princip.
8. Na jakém principu pracuje ultrazvukový tloušťkoměr.
9. Jak vypočteme tepelný výkon.
10. Jakým způsobem měříme tepelný výkon.
11. Jaká je SI jednotka tlaku, uveďte její definici.
12. Jaké jsou vedlejší jednotky tlaku, uveďte jejich vzájemné přepočty.
13. Definujte tlak a uveďte jeho jednotku.
14. Definujte hydrostatický tlak a uveďte jeho jednotku.
15. Co je absolutní tlak, uveďte jeho jednotku.
16. Co je přetlak (podtlak), uveďte jeho jednotku.
17. Co je celkový tlak, uveďte jeho jednotku.
18. Co je kinetický tlak, uveďte jeho jednotku.
19. Nakreslete zvonový tlakoměr a uveďte vztah pro výpočet měřeného tlaku.
20. Nakreslete trubicový tlakoměr a uveďte vztah pro výpočet měřeného tlaku.
21. Jaké jsou výhody a nevýhody trubicového tlakoměru.
22. Nakreslete nádobkový tlakoměr a uveďte vztah pro výpočet měřeného tlaku.
23. Jaké jsou výhody a nevýhody nádobkového tlakoměru.
24. Nakreslete mikromanometr se sklopnou trubicí a uveďte vztah pro výpočet měřeného tlaku.
25. Popište a nakreslete deformační trubicový (Bourdonský) tlakoměr.
26. Napište vztah pro výchylku y deformačního trubicového tlakoměru.
27. Popište a nakreslete membránový tlakoměr.
28. Jaké způsoby se používají k vyhodnocení průhybu membrány.
29. Popište a nakreslete vlnovcový tlakoměr.
30. Nakreslete závislost proudu (napětí) fotodiodou na osvětlení
31. Nakreslete závislost proudu (napětí) hradlovou fotodiodou na osvětlení.
32. Nakreslete závislost odporu fotoodporu na jeho osvětlení.
33. Nakreslete elektrické schéma optronu, vysvětlete jeho princip a užití.
34. Vyjmenujte způsoby snímání hladiny.
35. Popište princip použití plovákových stavoznaků.
36. Nakreslete vztlakové těleso a napište vztah pro působící sílu na něj.

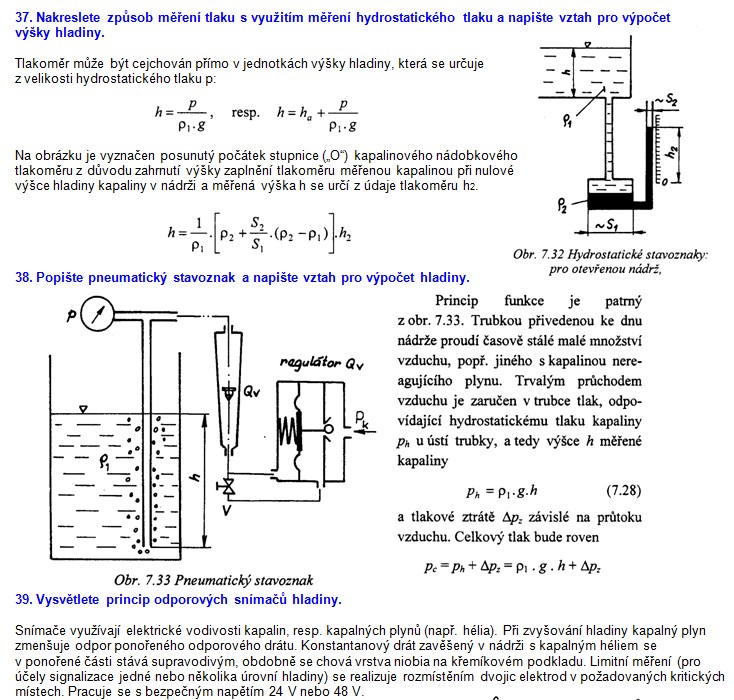

37. Nakreslete způsob měření tlaku s využitím měření hydrostatického tlaku a napište vztah pro výpočet výšky hladiny.
38. Popište pneumatický stavoznak a napište vztah pro výpočet hladiny.
39. Vysvětlete princip odporových snímačů hladiny.
40. Vysvětlete princip kapacitních snímačů hladiny.
41. Nakreslete kapacitní snímač hladiny a napište základní vztah pro výpočet kapacity snímače.
42. Vysvětlete princip ultrazvukového snímače hladiny.
43. Jaký je rozdíl mezi analogovými a číslicovými snímači.
44. Jaký je rozdíl mezi absolutními a přírůstkovými (relativními, inkrementálními) snímači.
45. Nakreslete potenciometrický snímač.
46. Nakreslete závislost výstupního napětí na poloze jezdce pro různé hodnoty konstanty K.
47. Napište vztah pro výstupní napětí nezatíženého potenciometrického snímače.
48. Nakreslete indukčnostní snímač s malou vzduchovou mezerou.
49. Nakreslete závislost indukčnosti L na velikosti vzduchové mezery δ indukčnostního snímače.
50. Napište vztah pro závislost indukčnosti L na velikosti vzduchové mezery δ indukčnostního snímače.
