Tahák s vypracovanými otázkami z předmětu Betonové a zděné konstrukce

«»
Přípona
.docx
Typ
tahák
Stažené
12 x
Velikost
6,4 MB
Jazyk
český
ID projektu
6420
Poslední úprava
24.08.2015
Zobrazeno
2 237 x
Autor:
jiri.hosko
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

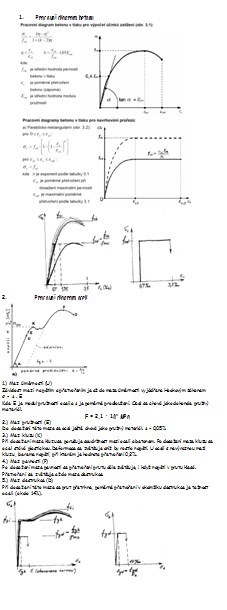

1. Pracovní diagram betonu

{obrázek}

2. Pracovní diagram oceli

1.) Mez úměrnosti (U)
Závislost mezi napětím a přetvořením je až do meze úměrnosti vyjádřena Hookovým zákonem
σ = ε . E
Kde E je modul pružnosti oceli a ε je poměrné prodloužení. Ocel se chová jako dokonale pružný materiál.
E = 2,1 • 105 MPa

2.) Mez pružnosti (E)
Do dosažení této meze se ocel ještě chová jako pružný materiál. ε = 0,05%

3.) Mez kluzu (K)
Při dosažení meze kluzu se porušuje soudržnost mezi ocelí a betonem. Po dosažení meze kluzu se ocel stává plastickou. Deformace se zvětšuje aniž by rostlo napětí. U ocelí s nevýraznou mezí kluzu, bereme napětí, při kterém je hodnota přetvoření 0,2%.

Klíčová slova:

beton

pracovní diagram

železobeton

únosnost

použitelnost

spolehlivost

průřez



Obsah:
  • 1. Pracovní diagram betonu
    2. Pracovní diagram oceli

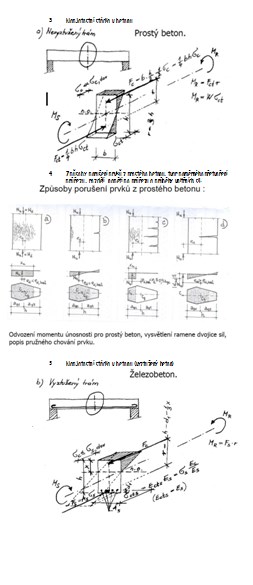

    3 Napjatostní stádia v betonu
    4 Způsoby porušení prvků z prostého betonu, tvar poměrného přetvoření průřezu, rozdělí napětí po průřezu a průběhy vnitřních sil.
    5 Napjatostní stádia v betonu (vyztužený beton)
    6 Způsoby porušení prvků z železobetonu, tvar poměrného přetvoření průřezu, rozdělí napětí po průřezu a průběhy vnitřních sil.
    7. Koncové úpravy betonářských výztuží, stanovení velikosti kotevní délky, na čem závisí velikost kotevní délky.
    8. Rozdělení mezních stavů, jaké znáte mezní stavy, vysvětlete princip metodiky kmezních stavů.
    9. Základní předpoklady výpočtu podle mezního stavu únosnosti.
    10. Z rovnováhy vnitřních sil v odvoďtepodmínky rovnováhy (momentovou a součtovou).
    11. Nakreslete průběh přetvoření napětí a vnitřní síly pro jednostranně vyztužený průřez.
    12. Nakreslete rozdělení přetvoření, napětí a velikosti vnitřních sil pro průřez tvaru „T“, když neutrálná osa prochází žebrem a když prochází deskou.
    13. Napište součtovou a momentovou podmínku rovnováhy pro průřez tvaru „T“pokud neutrálná osa prochází žebrem, resp. deskou.
    14. Nakreslete rozdělení přetvoření, napětí a vnitřní síly pro oboustranně vyztužený obdélníkový průřez.
    15. Napište součtovou a momentovou podmínku rovnováhy pro oboustranně vyztužený obdélníkový průřez.
    16. Vysvětlete na prostém nosníku chování železobetonového trámu,tj. nakreslete průběhy napětí tangenciálních a normálových.
    17. Vysvětlete princip chování železobetonového prvku při návrhu smykové výztuže, tzv. příhradovou analogii.
    18. Popište postup návrhu smykové výztuže zjednodušenou (standardní) metodou, tj. stanovte únosnost tlakové a tahové diagonály.
    19. Nakreslete model pro vyjádření výminek rovnováhy v šikmém řezu.
    ...
    ...
    ...
    26. Nakreslete průběh přetvoření, napětí a vnitřní síly pro rozhodující body interakčního diagramu (v tažené oblasti).
    27. Napište podmínky rovnováhy pro bod interakčního diagramu ležící na ose, kde se vynáší normálová síla (tlaková), nakreslete přetvoření a vnitřní síly v průřezu.
    28. Napište podmínky rovnováhy pro bod interakčního diagramu na rozhraní mezi malou a velkou výstředností v tlaku, nakreslete přetvoření a vnitřní síly v průřezu.
    29. Napište podmínky rovnováhy pro bod interakčního diagramu ležící na ose, kde se vynáší ohybový moment, nakreslete přetvoření a vnitřní síly v průřezu.
    30. Napište podmínky rovnováhy pro bod interakčního diagramu na rozhraní mezi malou a velkou výstředností v tahu, nakreslete přetvoření a vnitřní síly v průřezu.
    31. Napište podmínky rovnováhy pro bod interakčního diagramu ležící na ose, kde se vynáší normálová síla (tahová), nakreslete přetvoření a vnitřní síly v průřezu.

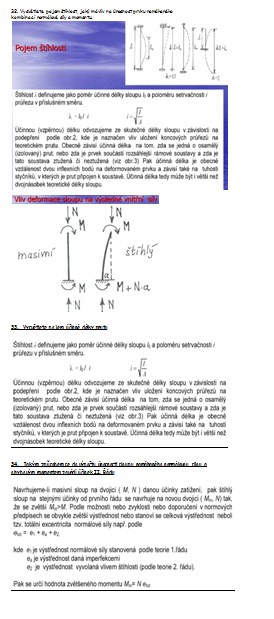

    32. Vysvětlete pojem štíhlost, jaký má vliv na únosnost prvku namáhaného kombinací normálové síly a momentu.
    33. Vysvětlete pojem účinné délky prutu
    34. Jakým způsobem se do výpočtu únosnosti sloupu namáhaného normálovou silou a ohybovým momentem zavádí účinek II. Řádu
    35. Jak se projeví ztužení rámové konstrukce na průběhu momentů od účinků II. řádu, (rámy ztužené stěnou, měkká neztužené sloupy).
    36. Na čem závisí charakteristická pevnost zdiva
    37. Jak se stanový únosnost zdi a na čem závisí.
    38 Nakreslete schéma chování stěny do které jsou uloženy dřevěné trámy, jaké zatížení působí na stěnu.
    39 Jak se liší průběh vnitřních sil při plném uložení stropní desky do stěny (tuhý styčník) a při částečném uložení stropní desky do stěny (polotuhý styčník)
    40 Nakreslete jaké účinky vyvolá podporový moment a jaké posouvající síly v tuhém styčníku tvořeném stropní deskou a stěnou, resp. v polotuhém styčníku stropní desky a stěny
    41. Jaké znáte mezní stavy použitelnosti:
    42. Vysvětlete pojem ideální průřez, jak se stanový průřezová charakteristika pro ideální průřez.
    43. Nakreslete průběh přetvoření a vnitřních sil pro ŽB průřez s trhlinou, napište součtovou a momentovou
    44. Jak se stanoví moment na mezi vzniku trhlin u ŽB průřezu, na čem závisí jeho hodnota.
    45. Na čem závisí šířka trhliny u ŽB průřezu.
    46. Vysvětlete pojem ohybová štíhlost a na čem závisí.
    47. Na čem závisí deformace prvku.
    48. Kdy vznikají trhliny v konstrukci od vázaného smrštění , nakreslete příklad konstrukce na které je nutno tuto problematiku řešit.
