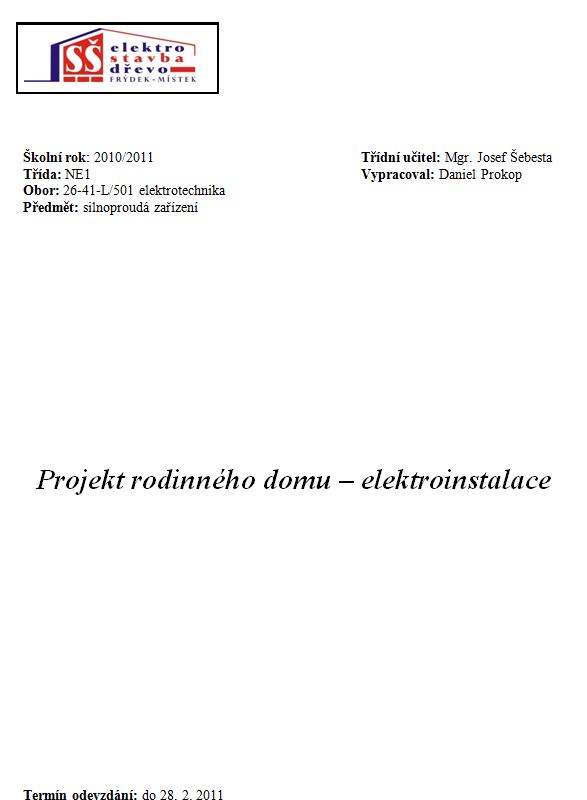

Projekt rodinného domu - elektroinstalace

Nakreslete stavební výkres.
- Na stavebním výkresu nakreslete rodinný domek

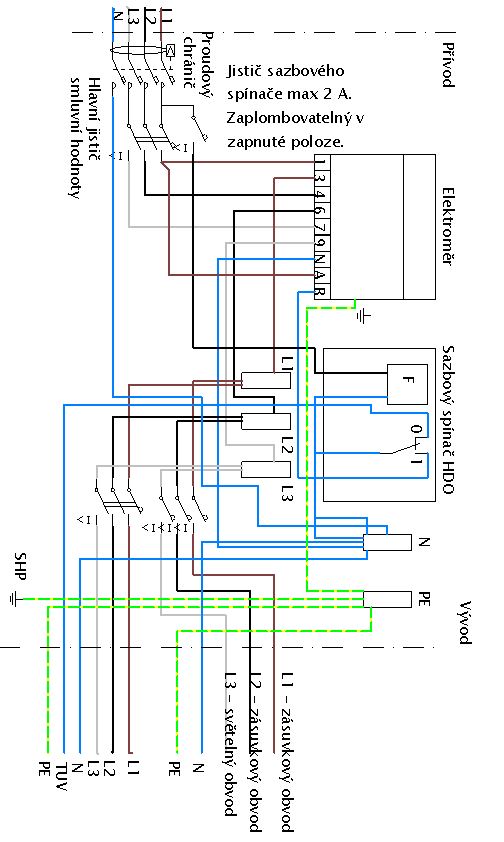

- Na hranici pozemku je pilíř, ve kterém je HDS a elektrický dvousazbový rozvaděč.
Proudová soustava je 3x230V/400V 50Hz TN-C-S.

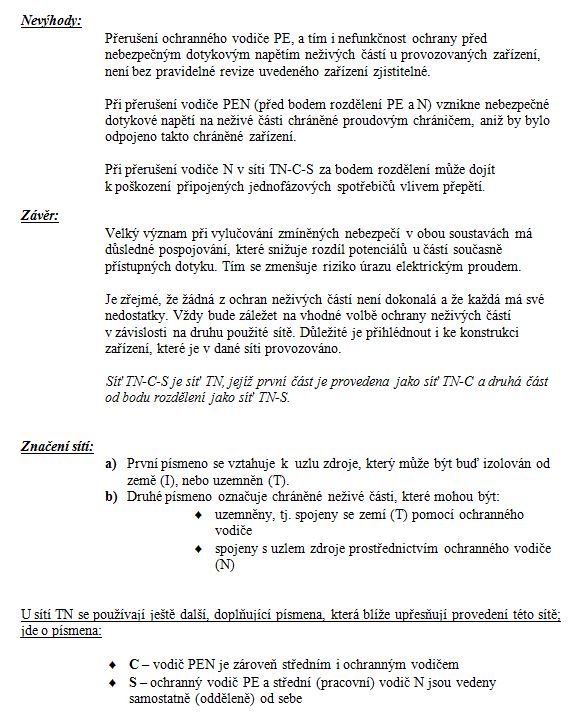

Ochrana před nebezpečným dotykovým napětím.

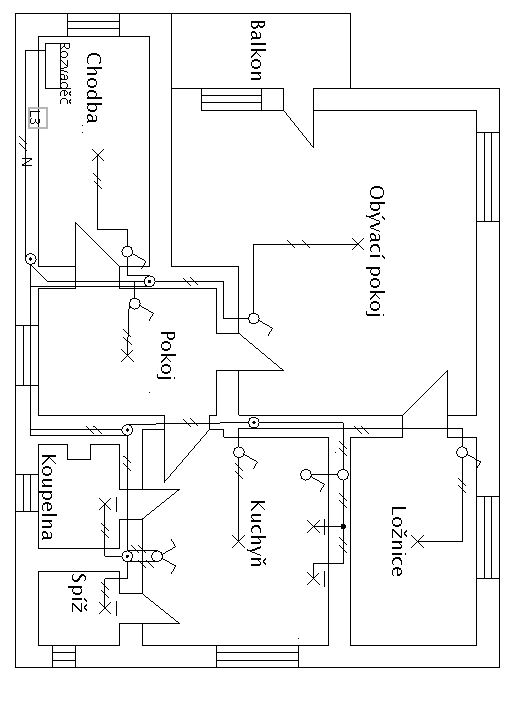

Do půdorysu rodinného domu nakreslete předepsanými značkami el. instalaci, která musí obsahovat:
-zásuvkové obvody, světelné obvody, osvětlení kuchyňské linky
-obvod elektrického sporáku o příkonu 5kW
-připojení zásuvky pro lednici (200W)
-obvod pro myčku (2,2kW)
-připojení digestoře (100W) a drobné spotřebiče (4-5 dvouzásuvek)
-obvod akumulačního ohřívače
-obvod zásuvky pro pračku (1,8 kW)
-venkovní zásuvka 400V
-předpokládaný výkon ostatních spotřebičů
