Návrh řetězového převodu
«»
| Přípona .docx |
Typ seminární práce |
Stažené 2 x |
| Velikost 0,8 MB |
Jazyk český |
ID projektu 12123 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 084 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
84,5% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran

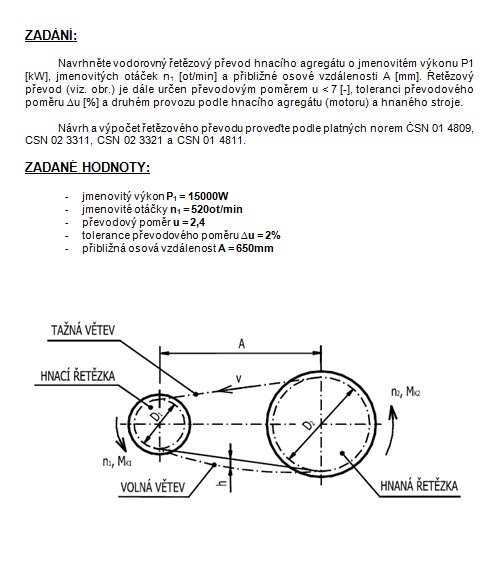

ZADÁNÍ:
Navrhněte vodorovný řetězový převod hnacího agregátu o jmenovitém výkonu P1 [kW], jmenovitých otáček n1 [ot/min] a přibližné osové vzdálenosti A [mm]. Řetězový převod (viz. obr.) je dále určen převodovým poměrem u < 7 [-], toleranci převodového poměru ∆u [%] a druhém provozu podle hnacího agregátu (motoru) a hnaného stroje.
Návrh a výpočet řetězového převodu proveďte podle platných norem ČSN 01 4809, ČSN 02 3311, ČSN 02 3321 a ČSN 01 4811.
ZADANÉ HODNOTY:
- jmenovitý výkon P1 = 15000W
- jmenovité otáčky n1 = 520ot/min
- převodový poměr u = 2,4
- tolerance převodového poměru ∆u = 2%
- přibližná osová vzdálenost A = 650mm
Navrhněte vodorovný řetězový převod hnacího agregátu o jmenovitém výkonu P1 [kW], jmenovitých otáček n1 [ot/min] a přibližné osové vzdálenosti A [mm]. Řetězový převod (viz. obr.) je dále určen převodovým poměrem u < 7 [-], toleranci převodového poměru ∆u [%] a druhém provozu podle hnacího agregátu (motoru) a hnaného stroje.
Návrh a výpočet řetězového převodu proveďte podle platných norem ČSN 01 4809, ČSN 02 3311, ČSN 02 3321 a ČSN 01 4811.
ZADANÉ HODNOTY:
- jmenovitý výkon P1 = 15000W
- jmenovité otáčky n1 = 520ot/min
- převodový poměr u = 2,4
- tolerance převodového poměru ∆u = 2%
- přibližná osová vzdálenost A = 650mm
Klíčová slova:
řetězový převod
rozteč
kontrola řetězu
specifikace
hnací řetěz
Obsah:
- Zadání:
Zadané hodnoty:
Návrh a výpočet řetězového převodu:

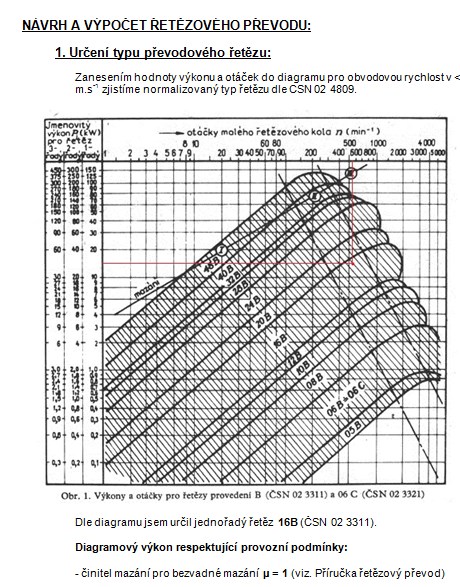

1. Určení typu převodového řetězu:
2. Volba počtu zubů řetězových kol:
3. Výpočet roztečných průměrů řetězek:

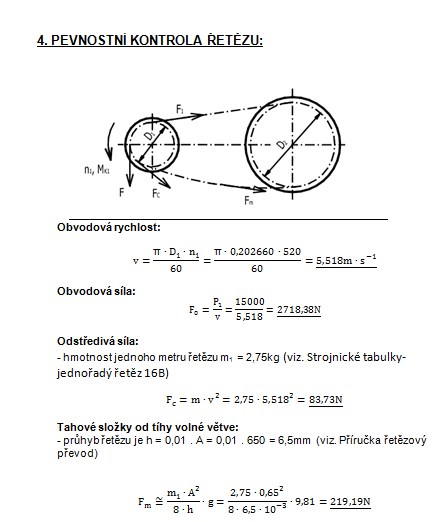

4. Pevnostní kontrola řetězu:
5. Stanovení počtu článků a délky řetězu:
6. Skutečná osová vzdálenost převodu:
7. Specifikace řetězu:
8. Návrh hnací řetězky:
