Semestrální projekt - Převodovka - konstrukční cvičení
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 3 x |
| Velikost 0,3 MB |
Jazyk český |
ID projektu 12313 |
| Poslední úprava 26.06.2018 |
Zobrazeno 1 065 x |
Autor: snoopydogg |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
85,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Konstrukční cvičení
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:33 stran
Semestrální práce z předmětu Konstrukční cvičení. Téma "Převodovka".
Klíčová slova:
kinematická schéma
převodový poměr
ozubení
kontrolní výpočet
předlohová hřídel
návrh ložisek
Obsah:

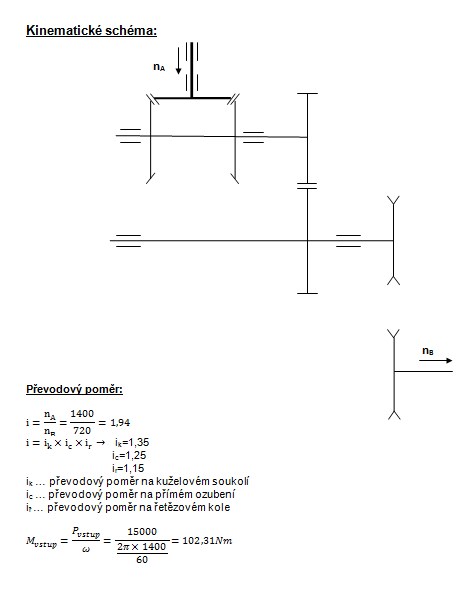

- Kinematické schéma:
Převodový poměr:
Kuželové soukolí s přímými zuby:
Průměr roztečné kružnice pastorku uprostřed šířky zubu:
Střední modul:
Vnější modul:
Šířka ozubení:
Zjednodušený kontrolní výpočet:
Výpočet čelního ozubení se šikmými zuby:
Průměr roztečné kružnice pastorku uprostřed zubu:
Normálový modul:
Zjednodušený kontrolní výpočet:
Kontrola z hlediska únavy v dotyku:
Kontrola v dotyku při jednorázovém působení největšího zatížení:
Kontrola z hlediska únavy v ohybu:
Kontrola na ohyb při jednorázovém působení největšího zatížení:
Návrh řetězového převodu:
Volím válečkový řetěz 20B-1 ČSN 023311
Návrh hřídelů :
Výsledné reakce v uložení:
Orientační výpočet průměru hřídelů:

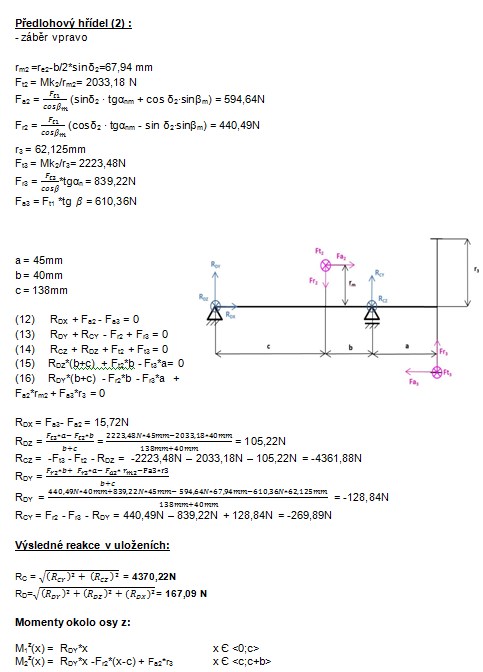

Předlohová hřídel:
Výstupní hřídel:
Výpočet potřebné drážky na drážkovém hřídeli:

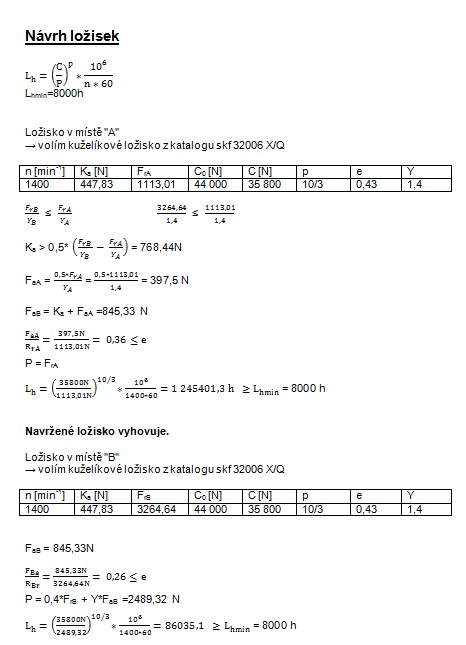

Návrh ložisek
