Přírubový spoj typu SUZ reaktoru VVER1000
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 1 x |
| Velikost 2,0 MB |
Jazyk český |
ID projektu 12982 |
| Poslední úprava 19.11.2018 |
Zobrazeno 750 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Semestrální projekt M
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:16 stran
Navrhněte základní rozměry a proveďte částečný kontrolní výpočet přírubového spoje pro přírubový spoj nátrubku SUZ víka tlakové nádoby a pro primární těsnění z kroužku z expandovaného grafitu.
Zadané rozměry:
- vnitřní průměr nátrubku: 83 mm
- vnitřní průměr pouzdra: 83 mm
- maximální vnější průměr: 236 mm
Zatížení:
- výpočtový tlak 17,7 MPa, výpočtová teplota 350°C
- zkušební tlak 22 MPa, teplota při tlakové zkoušce 120°C
Zadané rozměry:
- vnitřní průměr nátrubku: 83 mm
- vnitřní průměr pouzdra: 83 mm
- maximální vnější průměr: 236 mm
Zatížení:
- výpočtový tlak 17,7 MPa, výpočtová teplota 350°C
- zkušební tlak 22 MPa, teplota při tlakové zkoušce 120°C
Klíčová slova:
materiály
těsnění
svorníky
ohybové momenty
příruba
výpočetní model
hodnocení výsledků

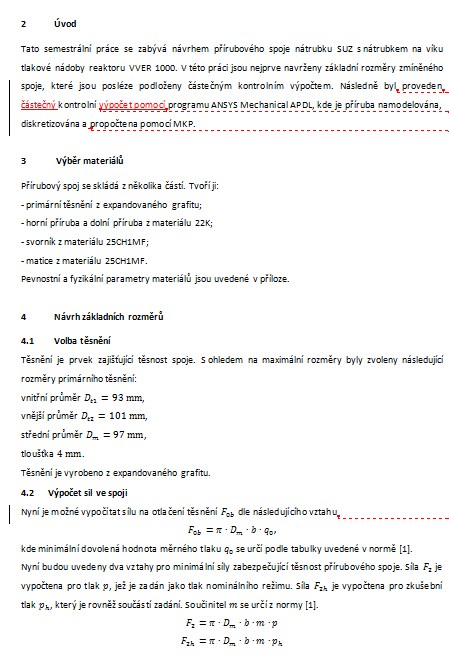

Obsah:
- 1 Zadání 4
2 Úvod 5
3 Výběr materiálů 5
4 Návrh základních rozměrů 5
4.1 Volba těsnění 5
4.2 Výpočet svorníků 7
4.3 Ohybové momenty 8
4.4 Návrh výšky listu příruby 9
4.5 Výpočet rozměrů příruby 10
5 Kontrolní výpočet 12

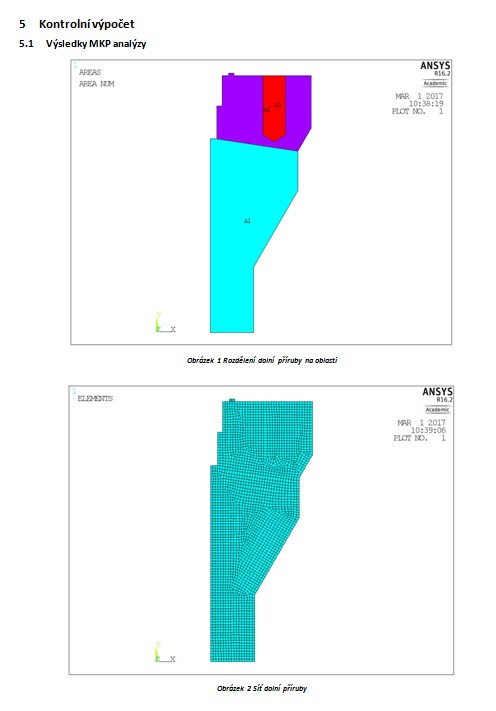

5.1 Výpočetní model MKP příruby 12

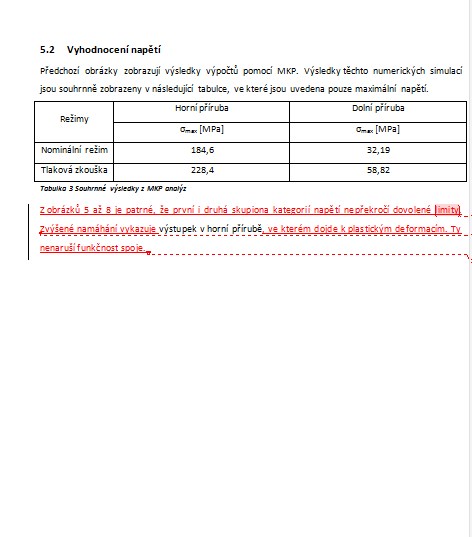

5.2 Výsledky výpočtů 15
5.3 Hodnocení výsledků 17
6 Závěr 18
7 Reference 18
8 Přílohy 19
Zdroje:
- Normativně technická dokumentace A.S. I, Hodnocení pevnosti zařízení a potrubí jaderných elektráren typu VVER, Sekce III, Květen 2007, Praha a Brno
