Přírubový spoj plovoucí hlavy pro tepelný výměník havarijního dochlazování
«»
| Přípona .docx |
Typ semestrální práce |
Stažené 0 x |
| Velikost 1,4 MB |
Jazyk český |
ID projektu 12985 |
| Poslední úprava 19.11.2018 |
Zobrazeno 717 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
12 Kreditů - kvalita:
89,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Semestrální projekt M
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:22 stran

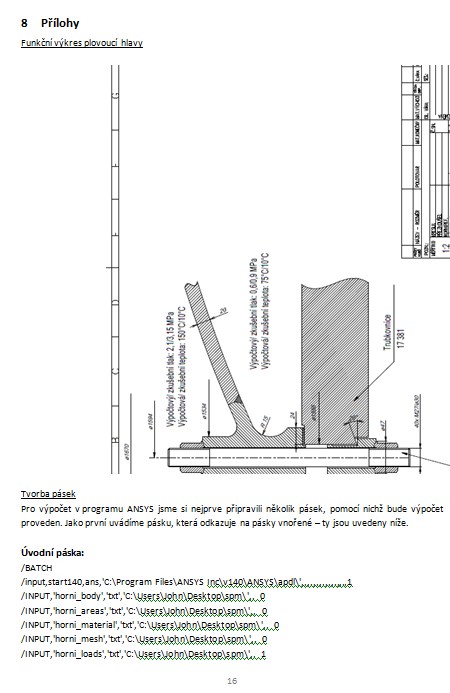

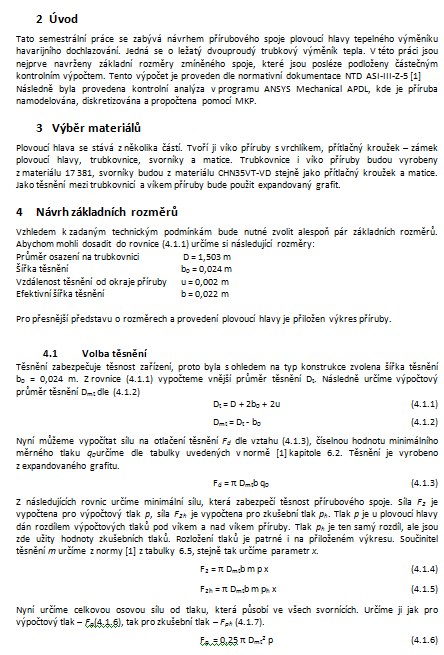

Tato semestrální práce se zabývá návrhem přírubového spoje plovoucí hlavy tepelného výměníku havarijního dochlazování. Jedná se o ležatý dvouproudý trubkový výměník tepla. V této práci jsou nejprve navrženy základní rozměry zmíněného spoje, které jsou posléze podloženy částečným kontrolním výpočtem. Tento výpočet je proveden dle normativní dokumentace NTD ASI-III-Z-5 [1]

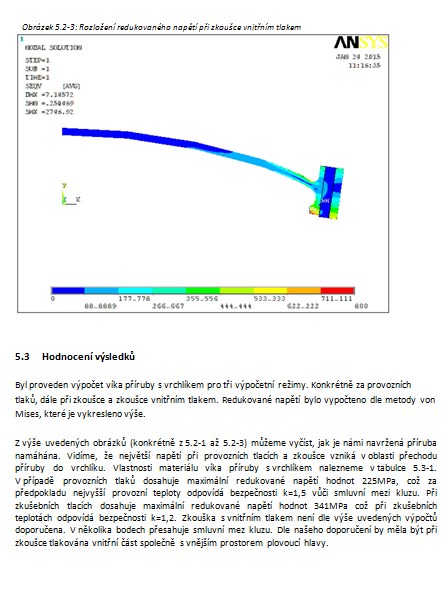

Následně byla provedena kontrolní analýza v programu ANSYS Mechanical APDL, kde je příruba namodelována, diskretizována a propočtena pomocí MKP.
Následně byla provedena kontrolní analýza v programu ANSYS Mechanical APDL, kde je příruba namodelována, diskretizována a propočtena pomocí MKP.
Klíčová slova:
materiály
těsnění
svorníky
ohybové momenty
plovoucí hlavy
výpočty
Obsah:
- 1 Zadání 3
2 Úvod 4
3 Výběr materiálů 4
4 Návrh základních rozměrů 4
4.1 Volba těsnění 4
4.2 Výpočet svorníků 5
4.3 Ohybové momenty 6
4.4 Návrh výšky listu příruby 7
4.5 Výpočet zámku plovoucí hlavy 8
5 Kontrolní výpočet (neúplný) i 10
5.1 Výpočetní model MKP příruby 10
5.2 Výsledky výpočtů 11
5.3 Hodnocení výsledků 17
6 Vyhodnocení výsledků 20
7 Závěr 21
8 Reference 21
