Integrovaný mechanický převod
«»
| Přípona .doc |
Typ semestrální práce |
Stažené 11 x |
| Velikost 1,6 MB |
Jazyk český |
ID projektu 12116 |
| Poslední úprava 28.05.2018 |
Zobrazeno 1 138 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
88,5% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:45 stran
Cíl práce:
a) Výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu,
b) výpočet vstupního převodu s rozměrovou skicou,
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací,
d) výpočet výstupního převodu s rozměrovou skicou.
Vstupní otáčky nAx [min-1] 630
Výstupní otáčky nBz [min-1] 79
Vstup řemenový převod
Výstup spojka
Požadovaná trvanlivost [h] 8000
Vstupní výkon [kW] 11
Přídavná vlastnost alternativní reverzace výstupních otáček
xA [mm] -300
yA [mm] -200
zA [mm] -300
xB [mm] 250
yB [mm] 750
zB [mm] -200
a) Výkres sestavy převodovky s ozubenými koly včetně hnaného prvku vstupního převodu a hnacího prvku výstupního převodu,
b) výpočet vstupního převodu s rozměrovou skicou,
c) výpočet kuželočelního ozubeného převodu s koly s přímými zuby, příp. s řazením nebo reverzací,
d) výpočet výstupního převodu s rozměrovou skicou.
Vstupní otáčky nAx [min-1] 630
Výstupní otáčky nBz [min-1] 79
Vstup řemenový převod
Výstup spojka
Požadovaná trvanlivost [h] 8000
Vstupní výkon [kW] 11
Přídavná vlastnost alternativní reverzace výstupních otáček
xA [mm] -300
yA [mm] -200
zA [mm] -300
xB [mm] 250
yB [mm] 750
zB [mm] -200
Klíčová slova:
převod
krouticí moment
únava
největší zatížení
průměr hřídelů
přírubová spojka
Obsah:
- Cíl práce:
Výpočty převodů:

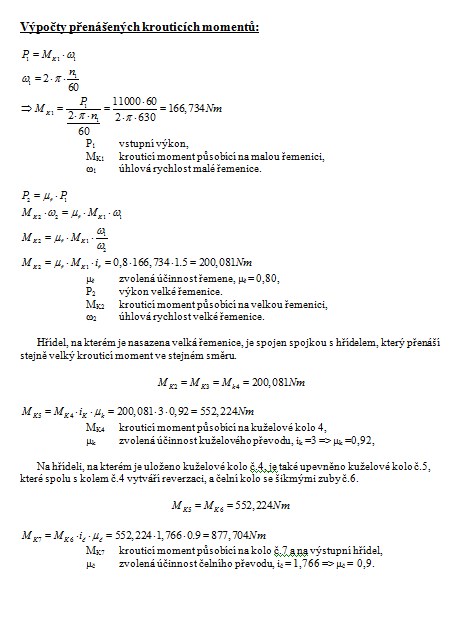

Výpočty přenášených krouticích momentů:
Výpočet kuželočelního soukolí s přímými zuby:
Kontrola z hlediska únavy v dotyku:6
Kontrola na dotyk při jednorázovém působení největšího zatížení:
Kontrola z hlediska únavy v ohybu:
Kontrola na ohyb při jednorázovém působení největšího zatížení:
Výpočet čelního soukolí se šikmými zuby:
Kontrola z hlediska únavy v dotyku:
Kontrola na dotyk při jednorázovém působení největšího zatížení:
Kontrola z hlediska únavy v ohybu:
Kontrola na ohyb při jednorázovém působení největšího zatížení:

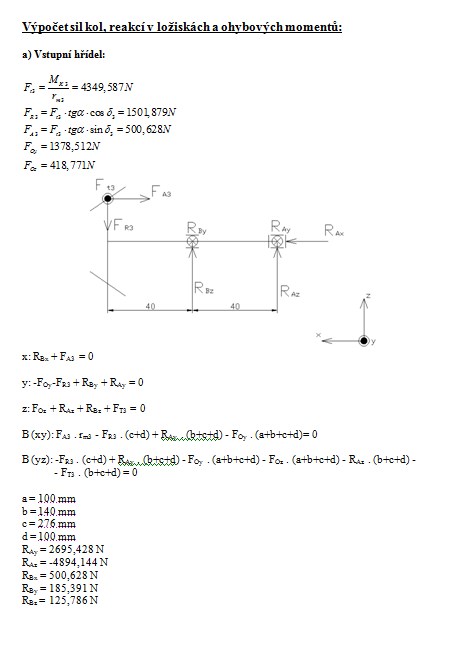

Výpočet sil kol, reakcí v ložiskách a ohybových momentů:
Výpočet průměrů hřídelů:
Určení ložisek a výpočet trvanlivosti ložisek:
Řešení reverzace:

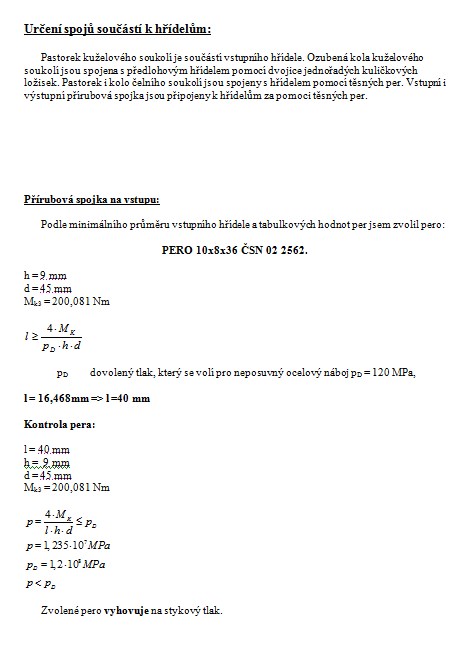

Určení spojů součástí k hřídelům:
Pastorek čelního soukolí:
Kolo čelního soukolí:
Přírubová spojka na výstupu:
Řemenový převod:
