ZADÁNÍ
Navrhněte nástroj pro výrobu zadaného výstřižku, který je vyráběn z ocelového plechu jakosti ČSN EN 11373. Netolerované rozměry výstřižku mají být vyrobeny v toleranci podle ISO 2768-mK. Velikost série je plánována na 100000ks/rok. Výstřižek bude vyroben technologií postupového stříhání.
1. vytvořte zprávu pojednávající o návrhu nástroje
2. vytvořte výkres sestavy postupového střihadla
3. vytvořte výkres střižnice
4. vytvořte výkres největšího střižníku
ABSTRAKT
Ročníkový projekt obrábění DR2. Prezenční studium bakalářského studijního programu B2341-3 Strojírenství. Obor B2307-00 Strojírenská technologie 3. ročník. Zimní semestr akademického roku 2013/2014. FSI VUT v Brně, ÚST obor technologie obrábění.ZADÁNÍ
Navrhněte nástroj pro výrobu zadaného výstřižku, který je vyráběn z ocelového plechu jakosti ČSN EN 11373. Netolerované rozměry výstřižku mají být vyrobeny v toleranci podle ISO 2768-mK. Velikost série je plánována na 100000ks/rok. Výstřižek bude vyroben technologií postupového stříhání.
1. vytvořte zprávu pojednávající o návrhu nástroje
2. vytvořte výkres sestavy postupového střihadla
3. vytvořte výkres střižnice
4. vytvořte výkres největšího střižníku
ABSTRAKT
Ročníkový projekt obrábění DR2. Prezenční studium bakalářského studijního programu B2341-3 Strojírenství. Obor B2307-00 Strojírenská technologie 3. ročník. Zimní semestr akademického roku 2013/2014. FSI VUT v Brně, ÚST obor technologie obrábění.ZADÁNÍ
Klíčová slova:
technologie
výstřižky
měkká ocel
střižná práce
vzpěra
Obsah:
- Obsah
Úvod -7-

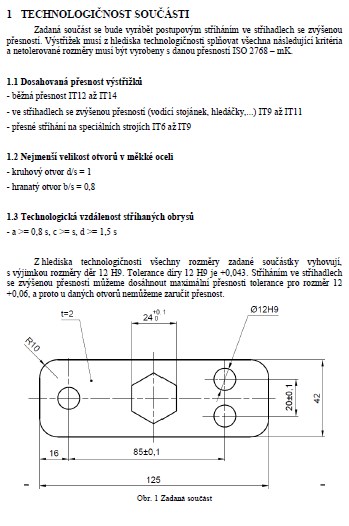

1 Technologičnost součásti -8-
1.1 Dosahovaná přesnost výstřižků -8-
1.2 Nejmenší velikost otvorů v měkké oceli -8-
1.3 Technologická vzdálenost stříhaných obrysů -8-
2 Volba nástřihového plánu -9-
2.1 Varianta 1 -10-
2.2 Varianta 2 -10-
2.3 Varianta 3 -11-
2.4 Varianta 4 -11-
3 Výpočet střižné síly a práce -13-
3.1 Střižná síla -13-
3.2 Střižná práce -13-
4 Výpočet těžiště působení výsledné střižné síly -14-
3.1 Osa x -14-
3.2 Osa y -15-
5 Volba lisu pro vystřihování -15-
6 Stanovení rozměrů střižníků a střižnic -15-
6.1 Stanovení střižné vůle -15-
6.2 Výpočet střižníků a střižnic -16-

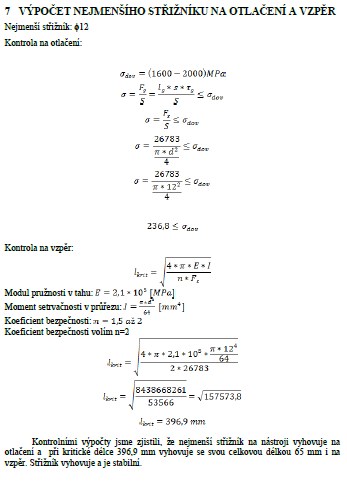

7 Výpočet nejmenšího střižníku na otlačení a vzpěr -18-
8 Nákres střižného nástroje -19-
9 Závěr -21-
Seznam použitých zdrojů -22-
Seznam použitých symbolů a zkratek -23-
Seznam obrázků: -24-
Seznam příloh -25-
Zdroje:
- SVOBODA, Pavel, BRANDEJS, Jan, PROKEŠ, František. Výběry z norem pro konstrukční cvičení. 4. vydání, AKADEMICKÉ NAKLADATELSTVÍ CERM, s. r. o. Brno 2011
- NORMA ČSN 22 6015: Střihadla a střižné vůle, směrnice pro výpočet a konstrukci, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6060 Dorazy, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6208: Přiřazení hlavic ke střižným skříním, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6215: Vodící lité stojánky s pracovní plochou obdelníkovou se sloupky za pracovní plochou, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6264: Stopky lisovacích nástrojů pro tváření bez ohřevu, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6285: Hlavice pravoúhlé k vodícím stojánkům, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- NORMA ČSN 22 6273: Střižné skříně - zesílené provedení, 14.11.1975, Praha, vydavatelství úřadu pro normalizaci a měření.
- TOMA INDUSTRIES s.r.o.: Technické parametre lisov, 2011. Dostupný z WWW: http://www.toma.sk/
