ÚVOD
Ročníkový projekt I je zaměřen na oblast plošného stříhání. Cílem tohoto projektu je vytvořit návrh technologického projektu výroby zadané součásti. První část projektu je zaměřena na zhodnocení zadání a posouzení technologičnosti projektu. V dalších částech je probráno řešení a návrh technologie, technologické výpočty až po návrh stroje se střihadlem. V posledních částech kontrola nástroje a závěr.
1 ZHODNOCENÍ ZADÁNÍ
1.1 Parametry zadané součásti

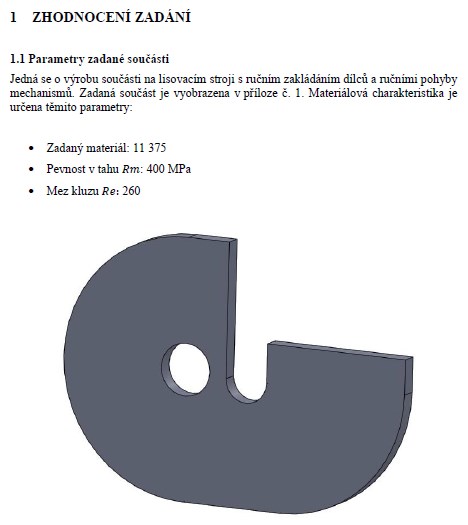

Jedná se o výrobu součásti na lisovacím stroji s ručním zakládáním dílců a ručními pohyby mechanismů. Zadaná součást je vyobrazena v příloze č. 1. Materiálová charakteristika je určena těmito parametry:
- Zadaný materiál: 11 375
- Pevnost v tahu Rm: 400 MPa
- Mez kluzu Re: 260
Ročníkový projekt I je zaměřen na oblast plošného stříhání. Cílem tohoto projektu je vytvořit návrh technologického projektu výroby zadané součásti. První část projektu je zaměřena na zhodnocení zadání a posouzení technologičnosti projektu. V dalších částech je probráno řešení a návrh technologie, technologické výpočty až po návrh stroje se střihadlem. V posledních částech kontrola nástroje a závěr.
1 ZHODNOCENÍ ZADÁNÍ
1.1 Parametry zadané součásti
Jedná se o výrobu součásti na lisovacím stroji s ručním zakládáním dílců a ručními pohyby mechanismů. Zadaná součást je vyobrazena v příloze č. 1. Materiálová charakteristika je určena těmito parametry:
- Zadaný materiál: 11 375
- Pevnost v tahu Rm: 400 MPa
- Mez kluzu Re: 260
Klíčová slova:
nástřih
stírání
střihání
těžiště
vzpěry
střižnice

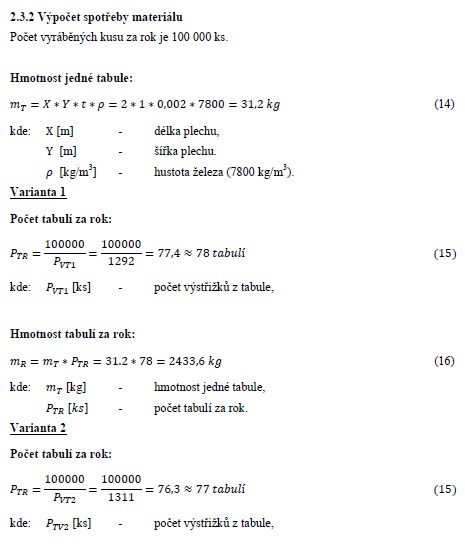

spotřeba
