Technologický projekt výroby - Ozubené kolo

«»
Přípona
.doc
Typ
projekt
Stažené
2 x
Velikost
1,7 MB
Jazyk
český
ID projektu
6168
Poslední úprava
13.07.2015
Zobrazeno
1 347 x
Autor:
agata.kucova
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
1.ÚVOD

Tento projekt se zaobírá kompletním návrhem na výrobu ozubeného kola dle výkresu.
Ozubené kolo se vyrábí ve střední sérii 25000 ks/rok. Návrh musí splňovat všechny důležité předpoklady aby výroba byla co nejefektivnější, byly splněny předpoklady na tvary, rozměry a jakosti povrchů, a zároveň byla výroba v přijatelných cenových relacích.

1.1 zadání
Téma: VÝROBA OZUBENÉHO KOLA
Úkol: Vypracujte technologický projekt výroby ozubeného kola dle zadaného výkresu, při sériové výrobě 25000 kusů za rok.
V technické správě uveďte:
1. Hodnocení technologičnosti součásti včetně případných oprav a zpřesnění výkresu.
2. Návrh polotovaru a výpočet normy spotřeby materiálu v tunách za rok.
3. Přehled operací - výpočty časů zadaných operací soustružení
4. Technologické a kontrolní návodky pro zadané operace.
5. Hodnocení návrhu.

2.TECHNOLOGIČNOST KONSTRUKCE

Výsledný výrobek je klasické ozubené kolo, které se nasune na nějakou hřídel a tam se podílí na přenášení kroutícího momentu

2.1 Hodnocení provádíme z hlediska
Dodržení tvaru a geometrie
Dodržení výrobních úchylek rozměrů a jakosti povrchu
Zvýšení produktivity práce a efektivnosti výroby

Konečného tvaru a geometrie se dosahuje třískovým obráběním. Počet a sled operací je ovlivněn volbou polotovaru. Žádnou veličinu uvedenou na výkrese nelze dodržet ve jmenovité hodnotě, je ji nutno tolerovat. Čím menší je tolerance a vyšší jakost povrchu tím se úměrně zvyšují náklady na výrobu - vyšší cena součásti. U tohoto ozubeného kola se drsnosti povrchu pohybují mezi Ra3,2 - Ra 0,8. Výrobní postup i výkres pro středně sériovou výrobu 25000 ks vyhovuje.

Klíčová slova:

konstrukce

spotřeba

broušení

nástroje

nářadí

mzdy

soustružení



Obsah:
  • 1.Úvod
    1.1Zadání
    2.Technologičnost konstrukce
    2.1.Předpokládaná funkčnost součásti
    2.2.Volba materiálu
    3. Výpočet spotřeby materiálu
    4. Popis použitých technologií
    4.1 Soustružení
    4.2 Frézování
    4.3 Protahování
    4.4 Broušení
    5. Technologický postup

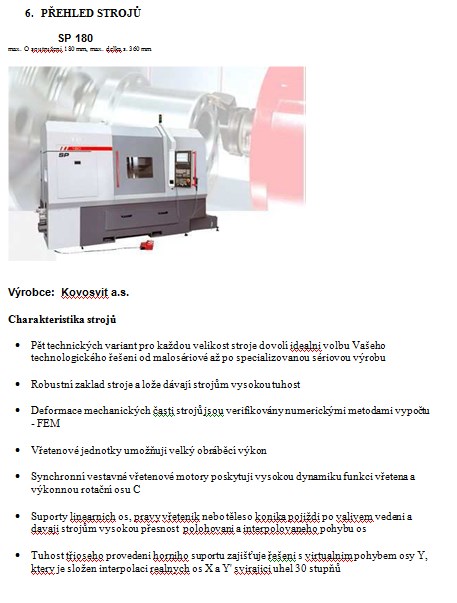

    6. Popis použitých strojů
    7. Popis nástrojů
    7.1 Soustružnické
    7.2 Vrtací
    7.3 Odvalovací fréza
    7.4 Brousící kotouč
    8. Ekonomické zhodnocení
    8.1 Využití materiálu
    8.2 Strojní časy
    8.3 Nářadí
    8.4 Stroje
    8.5 Mzdy
    8.6 Odhad ceny výrobku
    9. Závěr
    10. Seznam použité literatury
