Návrh číslicových systémů (INC) - Kombinační obvody

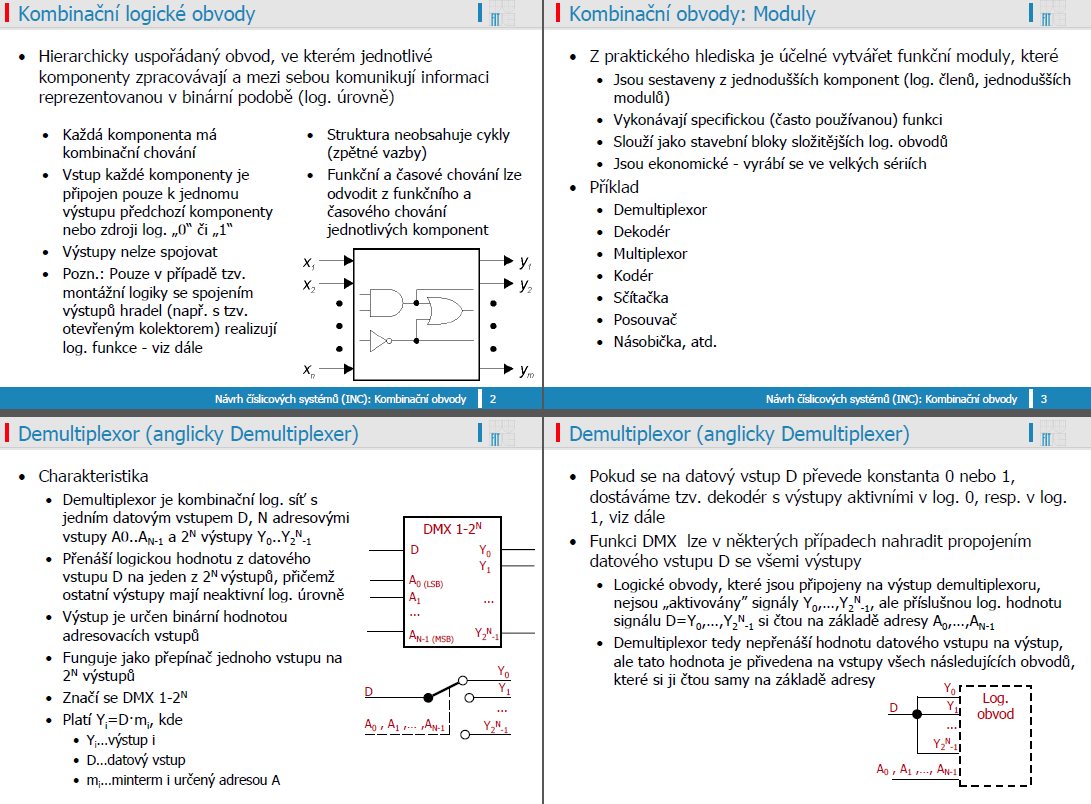

• Hierarchicky uspořádaný obvod, ve kterém jednotlivé komponenty zpracovávají a mezi sebou komunikují informaci reprezentovanou v binární podobě (log. úrovně)

• Každá komponenta má kombinační chování
• Vstup každé komponenty je připojen pouze k jednomu výstupu předchozí komponenty nebo zdroji log. „0“ či „1“
• Výstupy nelze spojovat
• Pozn.: Pouze v případě tzv. montážní logiky se spojením výstupů hradel (např. s tzv. otevřeným kolektorem) realizují log. funkce - viz dále
• Struktura neobsahuje cykly (zpětné vazby)
• Funkční a časové chování lze odvodit z funkčního a časového chování jednotlivých komponent

• Z praktického hlediska je účelné vytvářet funkční moduly, které
• Jsou sestaveny z jednodušších komponent (log. členů, jednodušších modulů)
• Vykonávají specifickou (často používanou) funkci
• Slouží jako stavební bloky složitějších log. obvodů
• Jsou ekonomické - vyrábí se ve velkých sériích

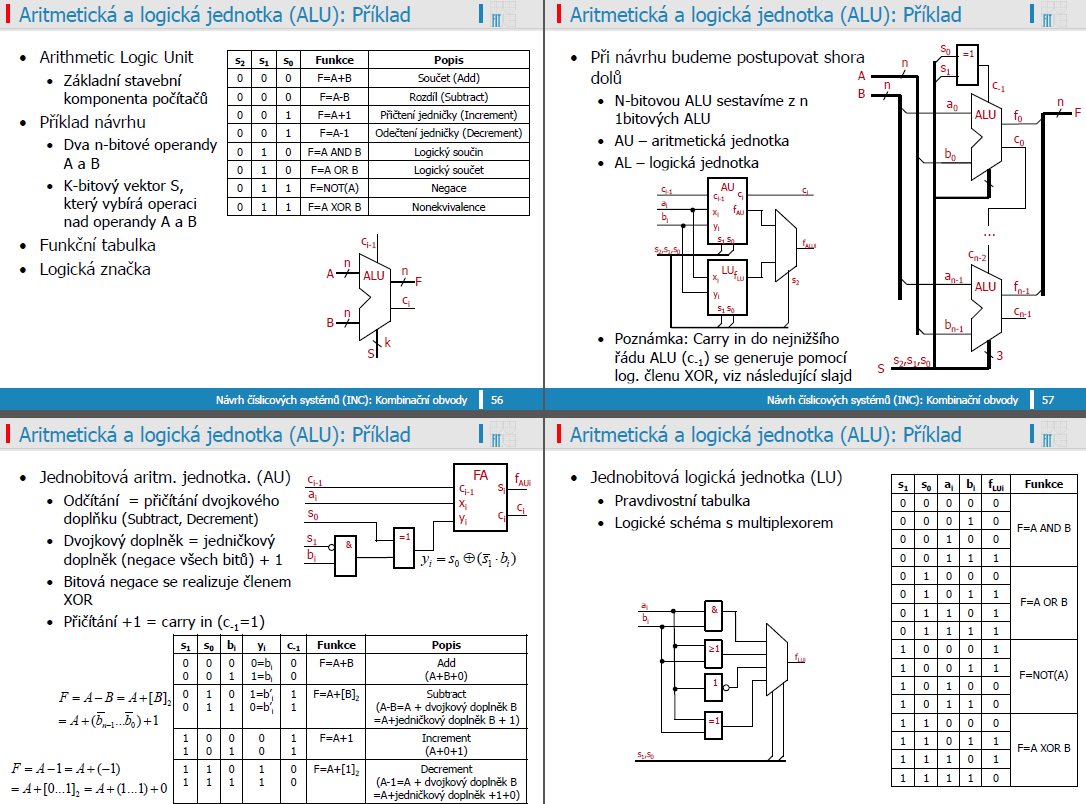

• Příklad
• Demultiplexor
• Dekodér
• Multiplexor
• Kodér
• Sčítačka
• Posouvač
• Násobička, atd.
