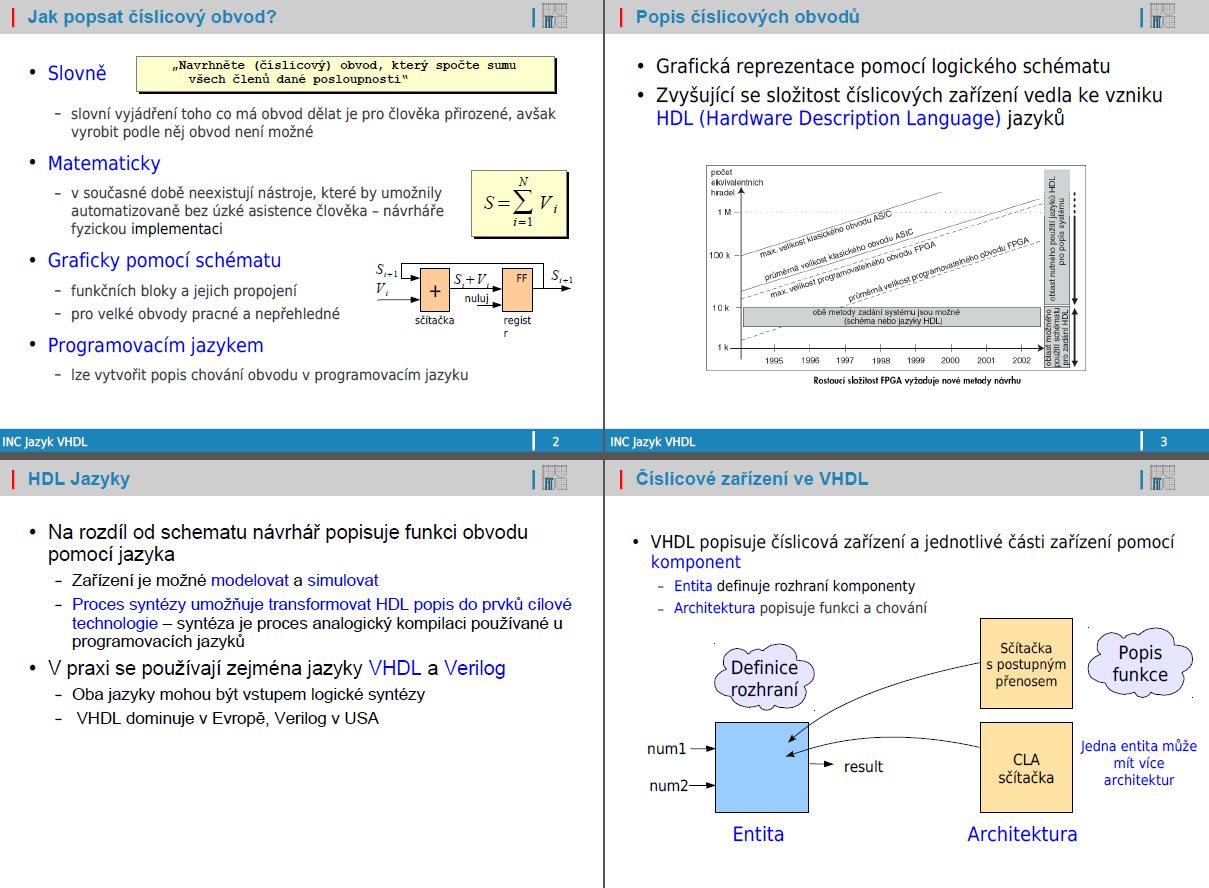

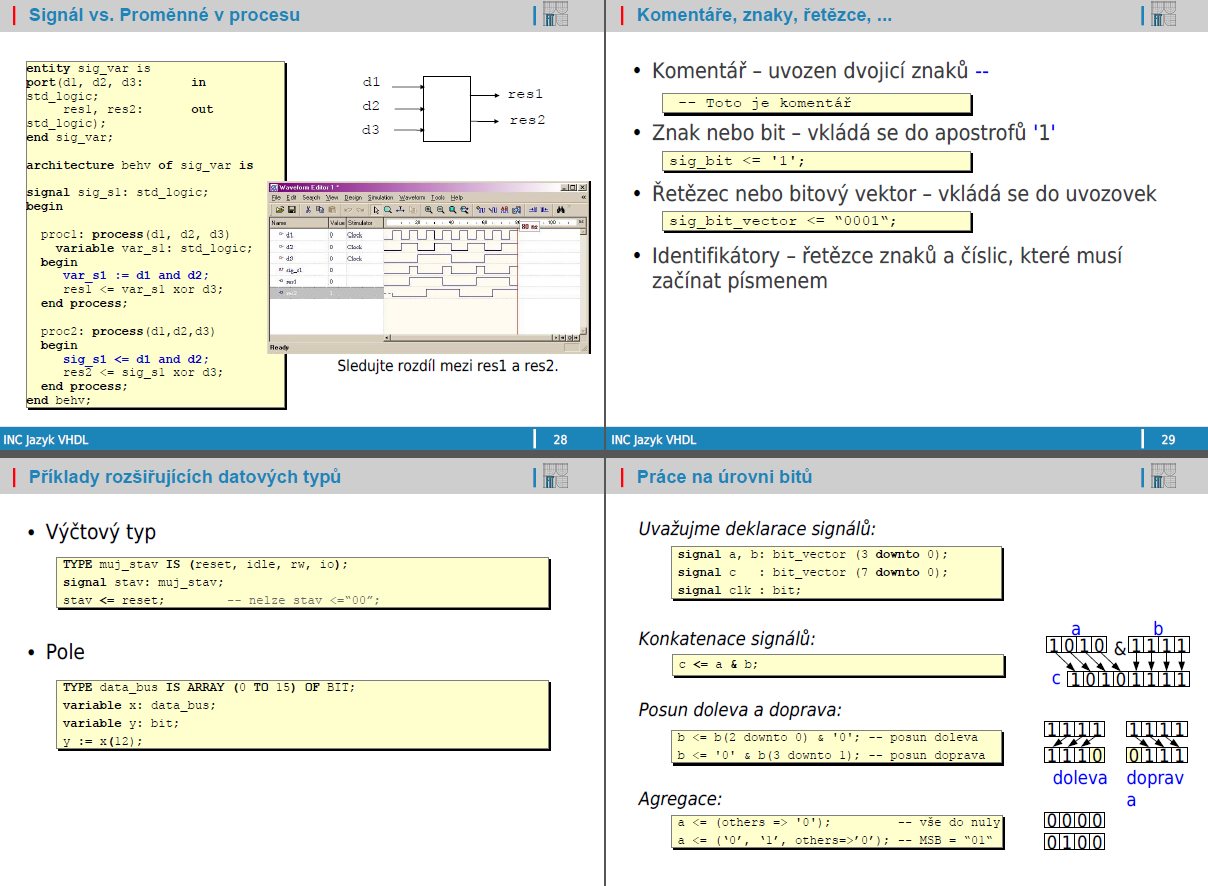

Jazyk VHDL - prezentace

Jak popsat číslicový obvod?

• Slovně
- slovní vyjádření toho co má obvod dělat je pro člověka přirozené, avšak
vyrobit podle něj obvod není možné
• Matematicky
- v současné době neexistují nástroje, které by umožnily automatizovaně bez úzké asistence člověka - návrháře fyzickou implementaci
• Graficky pomocí schématu
- funkčních bloky a jejich propojení
- pro velké obvody pracné a nepřehledné
• Programovacím jazykem
- lze vytvořit popis chování obvodu v programovacím jazyku

Popis číslicových obvodů

• Grafická reprezentace pomocí logického schématu
• Zvyšující se složitost číslicových zařízení vedla ke vzniku HDL (Hardware Description Language) jazyků

HDL Jazyky

• Na rozdíl od schematu návrhář popisuje funkci obvodu pomocí jazyka
- Zařízení je možné modelovat a simulovat
- Proces syntézy umožňuje transformovat HDL popis do prvků cílové technologie - syntéza je proces analogický kompilaci používané u programovacích jazyků
• V praxi se používají zejména jazyky VHDL a Verilog
- Oba jazyky mohou být vstupem logické syntézy
- VHDL dominuje v Evropě, Verilog v USA
