Charakteristika svařovacího procesu - svařování jako superpozice teplotního a deformačního účinku na základní materiál

«»
Přípona
.pdf
Typ
prezentace
Stažené
0 x
Velikost
1,5 MB
Jazyk
český
ID projektu
12360
Poslední úprava
02.07.2018
Zobrazeno
979 x
Autor:
snoopydogg
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
VZNIK SVAROVÉHO SPOJE

K vytvoření svarového spoje je nutno vynaložit určité množství energie. Energie potřebná na vytvoření spoje může být přenesena na základní materiál, nebo může vznikat transformací v samotném materiálu.
Tavné metody svařování - prioritní je přívod tepelné energie z koncentrovaného zdroje tepla pro lokální natavení základního materiálu.
Tlakové metody svařování - pro vytvoření spoje je nezbytná vnější síla, která v základním materiálu vyvolává napětí a deformační procesy.

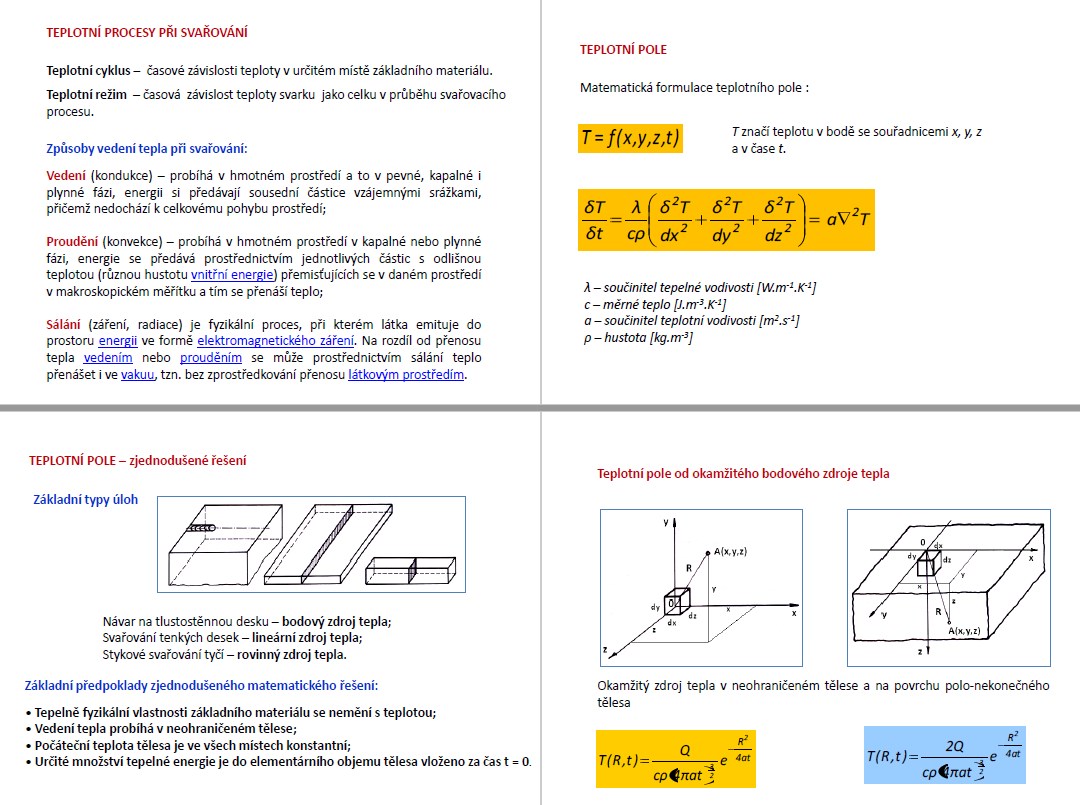

TEPLOTNÍ PROCESY PŘI SVAŘOVÁNÍ
Teplotní cyklus - časové závislosti teploty v určitém místě základního materiálu.
Teplotní režim - časová závislost teploty svarku jako celku v průběhu svařovacího procesu.
Vedení (kondukce) - probíhá v hmotném prostředí a to v pevné, kapalné i plynné fázi, energii si předávají sousední částice vzájemnými srážkami, přičemž nedochází k celkovému pohybu prostředí;

Proudění (konvekce) - probíhá v hmotném prostředí v kapalné nebo plynné fázi, energie se předává prostřednictvím jednotlivých částic s odlišnou teplotou (různou hustotu vnitřní energie) přemisťujících se v daném prostředí v makroskopickém měřítku a tím se přenáší teplo;

Sálání (záření, radiace) je fyzikální proces, při kterém látka emituje do prostoru energii ve formě elektromagnetického záření. Na rozdíl od přenosu tepla vedením nebo prouděním se může prostřednictvím sálání teplo přenášet i ve vakuu, tzn. bez zprostředkování přenosu látkovým prostředím.

Klíčová slova:

svarové spoje

teplotní pole

mezný stav

simulační výpočty

matematika



Obsah:
  • VZnik svarového spoje
    Teplotní procesy při svařování
    Teplotní pole
    Teplotní pole - zjednodušené řešení
    VYužití principu superpozice

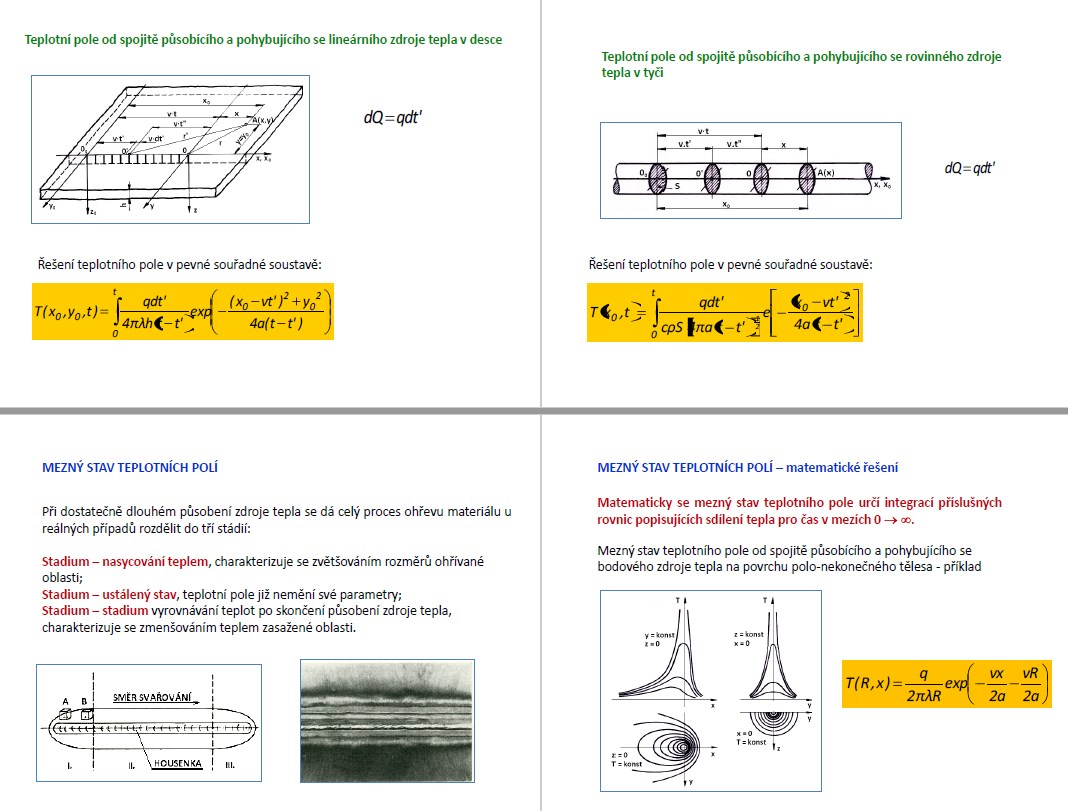

    Mezný stav teplotních polí
    Mezný stav teplotních polí - matematické řešení
    Reálný stav teplotních polí
    Matematické teplotních polí - simulační výpočty v programu sysweld
