Aritmeticko logická jednotka & Booth algoritmus násobení
«»
| Přípona .ppt |
Typ prezentace |
Stažené 1 x |
| Velikost 1,7 MB |
Jazyk český |
ID projektu 4018 |
| Poslední úprava 22.08.2014 |
Zobrazeno 1 537 x |
Autor: eliskabila |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
89,1% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta informačních technologií
- Kategorie:Technika » Počítačové inženýrství
- Předmět:Prvky počítačů
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office PowerPoint (.ppt)
- Rozsah A4:139 stran
Násobení BOOTH algoritmem
Pracuje se pouze se sčítačkou
Přičtení násobence ≡ plus násobenec (např. 0011)
Odečtení násobence ≡ přičtení dvojkového doplňku násobence
(násobenec 0011 => přičteme 1101)
Před zahájením výpočtu se k násobiteli přidá „malá nula“
Bude se provádět extenze znaménka
Tabulka akcí ALU dle porovnání sousedních bitů násobitele
Pracuje se pouze se sčítačkou
Přičtení násobence ≡ plus násobenec (např. 0011)
Odečtení násobence ≡ přičtení dvojkového doplňku násobence
(násobenec 0011 => přičteme 1101)
Před zahájením výpočtu se k násobiteli přidá „malá nula“
Bude se provádět extenze znaménka
Tabulka akcí ALU dle porovnání sousedních bitů násobitele
Klíčová slova:
algoritmus
booth
aritmetika
logická jednotka
násobitel
posuv
sčítečka
Obsah:

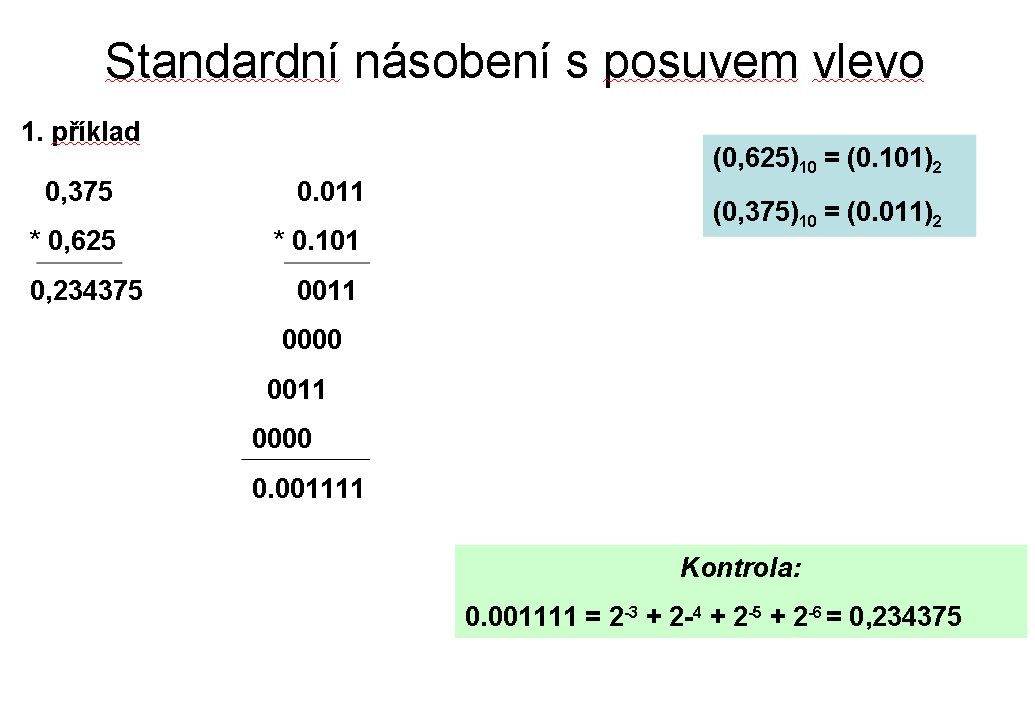

- Standardní násobení s posuvem vlevo
Násobení BOOTH algoritmem
Tabulka akcí ALU dle porovnání sousedních bitů násobitele
Násobení Booth algoritmem s posuvem vlevo

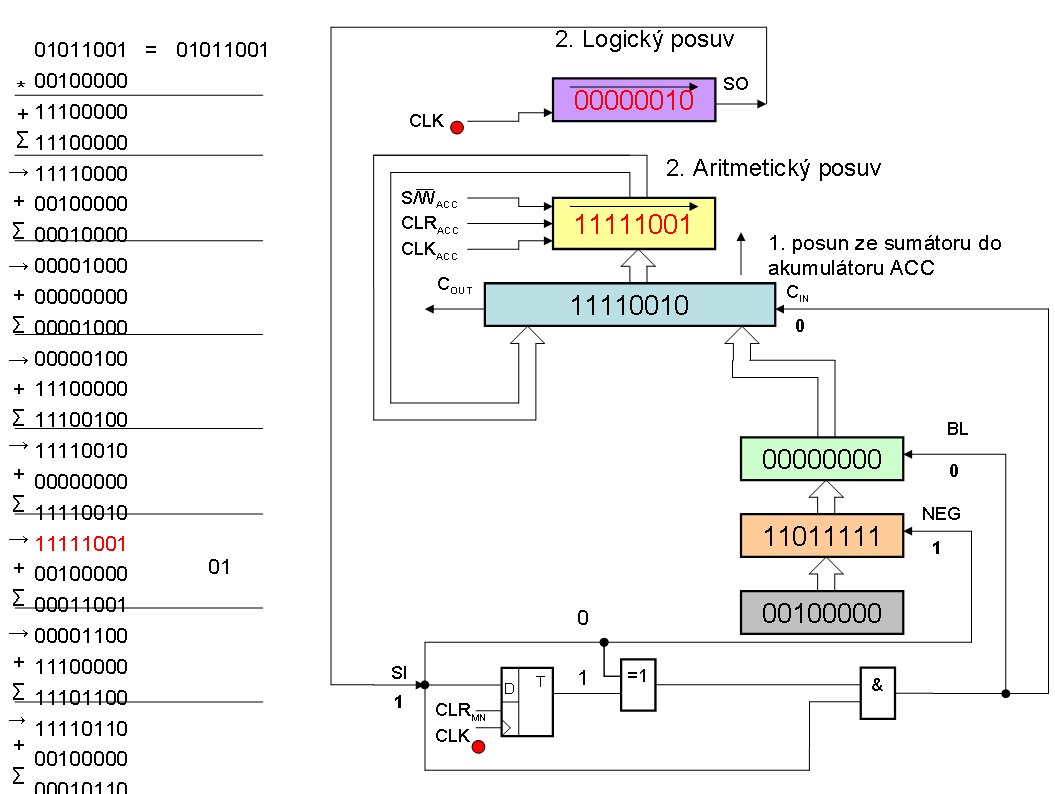

Booth algoritmus násobení s využitím čtyřbitové sčítačky s posuvem vpravo
Booth algoritmus násobení s využitím čtyřbitové sčítačky s posuvem vpravo - kompletní postup
Eulerova metoda
Obvodová realizace Eulerovy metody
