Datová komunikace (funkční části, fyzické spojení)

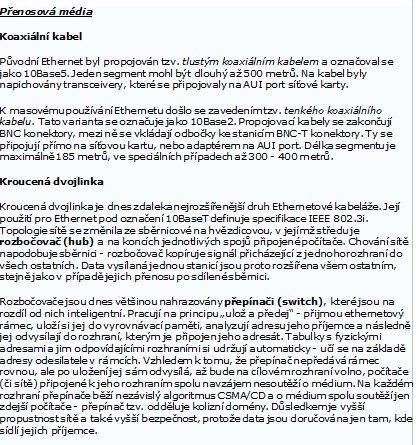

Přenosová média
Koaxiální kabel
Původní Ethernet byl propojován tzv. tlustým koaxiálním kabelem a označoval se jako 10Base5. Jeden segment mohl být dlouhý až 500 metrů. Na kabel byly napichovány transceivery, které se připojovaly na AUI port síťové karty.
K masovému používání Ethernetu došlo se zavedením tzv. tenkého koaxiálního kabelu. Tato varianta se označuje jako 10Base2. Propojovací kabely se zakončují BNC konektory, mezi ně se vkládají odbočky ke stanicím BNC-T konektory. Ty se připojují přímo na síťovou kartu, nebo adaptérem na AUI port. Délka segmentu je maximálně 185 metrů, ve speciálních případech až 300 - 400 metrů.
Kroucená dvojlinka
Kroucená dvojlinka je dnes zdaleka nejrozšířenější druh Ethernetové kabeláže. Její použití pro Ethernet pod označení 10BaseT definuje specifikace IEEE 802.3i. Topologie sítě se změnila ze sběrnicové na hvězdicovou, v jejímž středu je rozbočovač (hub) a na koncích jednotlivých spojů připojené počítače. Chování sítě napodobuje sběrnici - rozbočovač kopíruje signál přicházející z jednoho rozhraní do všech ostatních. Data vysílaná jednou stanicí jsou proto rozšířena všem ostatním, stejně jako v případě jejich přenosu po sdílené sběrnici.
